Parameterbeschreibung
Die Beispiele 1 und 2 zeigen den Unterschied zwischen den beiden Anwendungen:
Beispiel 1: Mehrere Zonen, ein Sollwert
®
Eine VVS-VLT
sicherstellen. Aufgrund der verschiedenen Druckabfälle in jedem Luftkanal können Sie nicht davon ausgehen, dass der Druck
3 3
jedes VVS-Geräts identisch ist. Der erforderliche Mindestdruck ist für alle VVS-Geräte gleich. Dieses Regelverfahren wird
durch Einstellung von Parameter 20-20 Istwertfunktion auf Option [3] Minimum und Eingabe des Solldrucks in
Parameter 20-21 Sollwert 1 konfiguriert. Wenn ein Istwert unter dem Sollwert liegt, erhöht der PID-Regler die Lüfterdrehzahl.
Wenn alle Istwerte über dem Sollwert liegen, verringert der PID-Regler die Kompressordrehzahl.
Luftklappe
Luftklappe
Luftklappe

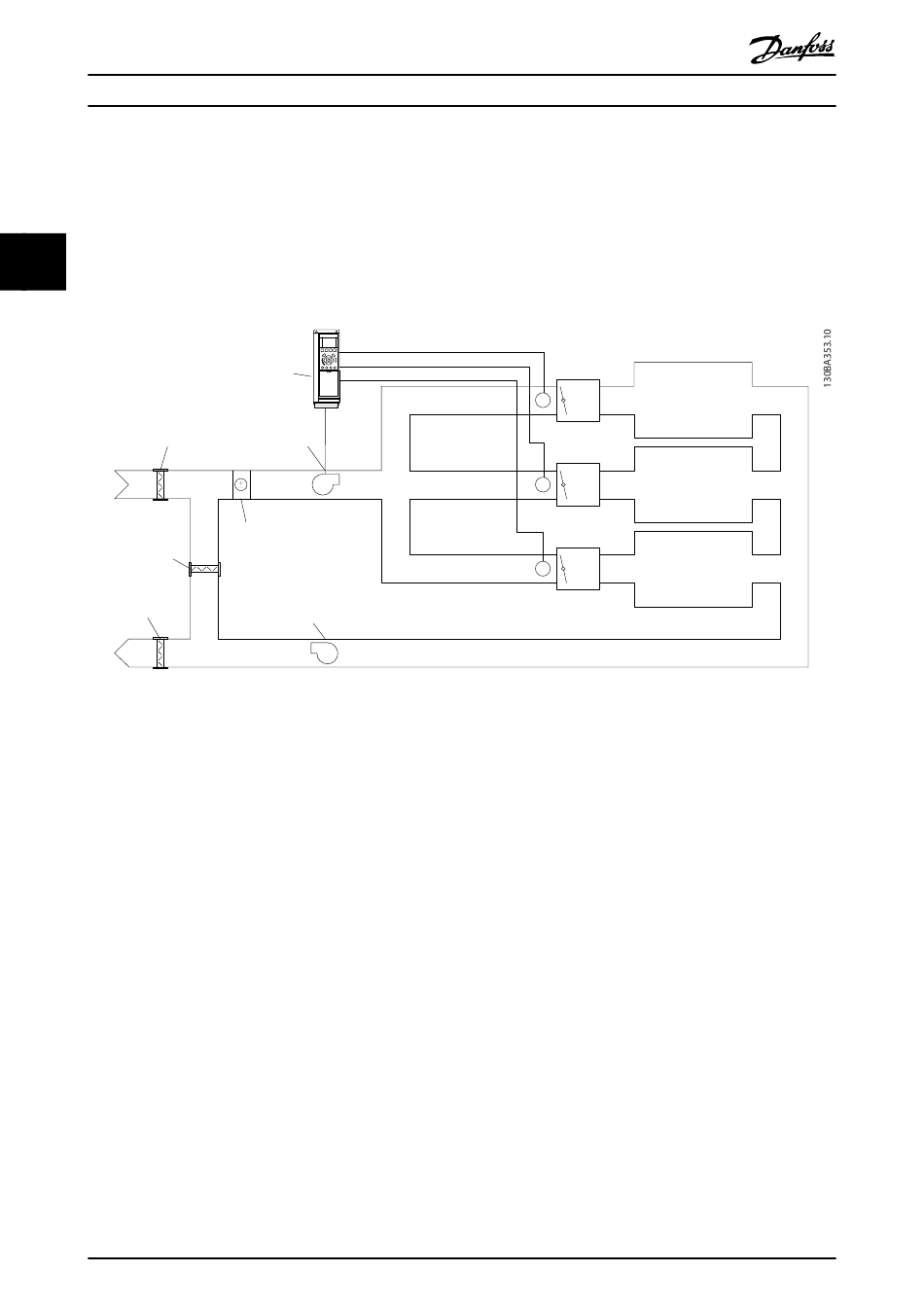

Abbildung 3.47 Beispiel, Mehrere Zonen, ein Sollwert
Beispiel 2 – Mehrere Zonen, mehrere Sollwerte
Das vorherige Beispiel veranschaulicht eine Mehrzonenregelung mit einem Sollwert. Benötigen die Zonen unterschiedliche
Drücke für jedes VVS-Gerät, kann jeder Sollwert angegeben werden in
•
Parameter 20-21 Sollwert 1.
•
Parameter 20-22 Sollwert 2.
•
Parameter 20-23 Sollwert 3.
Durch Auswahl von [5] Multisollwert min. in Parameter 20-20 Istwertfunktion erhöht der PID-Regler die Kompressordrehzahl,
wenn einer der Istwerte unter seinem Sollwert liegt. Wenn alle Istwerte über ihren jeweiligen Sollwerten liegen, verringert
der PID-Regler die Kompressordrehzahl.
148
HVAC Drive-Anlage mit variablem Luftvolumenstrom muss einen Mindestdruck an gewählten VVS-Geräten
FC 102
Zuluft-
ventilator
Kühl-/
Heizschlange
Rückluftventilator
