Parameterbeschreibung
3-41 Rampenzeit Auf 1
Range:
Size [ 1.00
related - 3600
*
s]
3 3
3-42 Rampenzeit Ab 1
Range:
Size [ 1.00
related - 3600
*
s]
3.5.4 3-5* Rampe 2
Zur Auswahl der Rampenparameter siehe Parametergruppe
3-4* Rampe 1.
3-51 Rampenzeit Auf 2
Range:
Size [ 1.00
related - 3600
*
s]
66
VLT
Funktion:
Geben Sie die Rampenzeit Auf, d. h. die
Beschleunigungszeit, von 0 UPM bis
Parameter 1-25 Motornenndrehzahl ein. Wählen
Sie die Rampe-auf-Zeit so, dass der
Ausgangsstrom die in
Parameter 4-18 Stromgrenze festgelegte
Stromgrenze während des Beschleunigens
nicht überschreitet. Beachten Sie auch die
Hinweise zur Rampe-Ab-Zeit unter
Parameter 3-42 Rampenzeit Ab 1.
tBeschl. × nnom Par. . 1 − 25
Par. . 3 − 41 =
Sollw. U /min [UPM ]
Funktion:
Geben Sie die Rampenzeit Ab, d. h. die
Verzögerungszeit von
Parameter 1-25 Motornenndrehzahl bis 0 UPM
ein. Wählen Sie eine Rampenzeit Ab, bei der
im generatorischem Motorbetrieb keine
Überspannung im Wechselrichter auftritt. Die
Rampenzeit Ab sollte zudem lang genug sein,
dass der erzeugte Strom die unter
Parameter 4-18 Stromgrenze eingestellte
Stromgrenze nicht überschreitet. Beachten Sie
die Rampe Auf-Zeit unter
Parameter 3-41 Rampenzeit Auf 1.
tdec × nnom Par. . 1 − 25
Par. . 3 − 42 = s
Sollw. U /min [UPM ]
Funktion:
Geben Sie die Rampenzeit Auf, d. h. die
Beschleunigungszeit, von 0 UPM bis
Parameter 1-25 Motornenndrehzahl ein.
Wählen Sie die Rampe-auf-Zeit so, dass der
Ausgangsstrom die in
Parameter 4-18 Stromgrenze festgelegte
Stromgrenze während des Beschleunigens
nicht überschreitet. Beachten Sie auch die
Hinweise zur Rampe-Ab-Zeit unter
Parameter 3-52 Rampenzeit Ab 2.
tBeschl. × nnom Par. . 1 − 25
Par. . 3 − 51 = s
Sollw. UPM
Danfoss A/S © 05/2016 Alle Rechte vorbehalten.
®
Refrigeration Drive FC 103
3-52 Rampenzeit Ab 2
Range:
Size
related - 3600
*
s]
s
3.5.5 3-8* Weitere Rampen
Parameter zur Konfiguration von Sonderrampen.
3-80 Rampenzeit JOG
Range:
Size
related 3600
*
s]

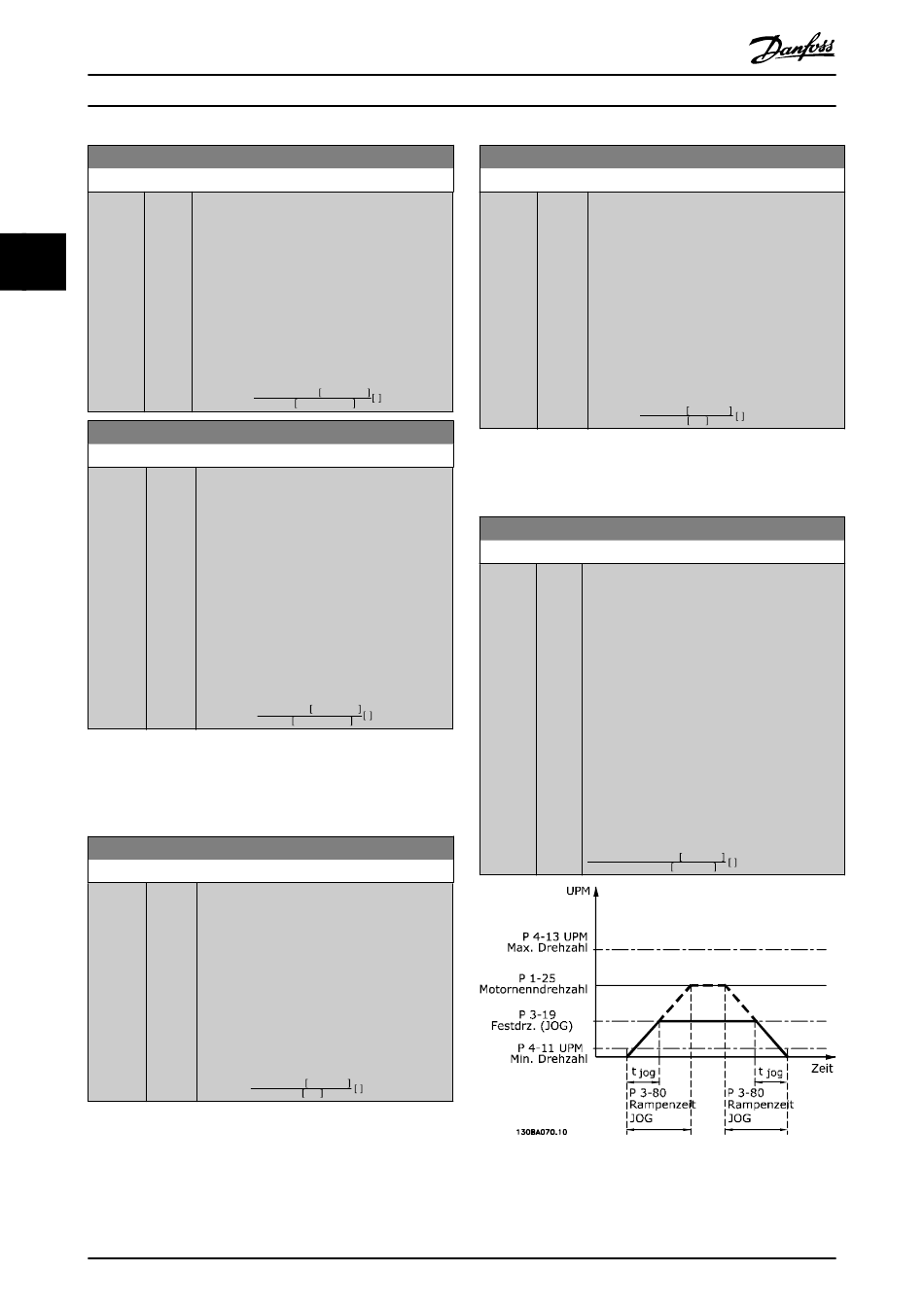

Abbildung 3.21 Rampenzeit JOG
Funktion:
[ 1.00 Geben Sie die Rampenzeit Ab, d. h. die
Verzögerungszeit von
Parameter 1-25 Motornenndrehzahl bis 0 UPM
ein. Wählen Sie eine Rampenzeit Ab, die bei
generatorischem Motorbetrieb nicht zu einer
Überspannung im Wechselrichter führt, und
so, dass der erzeugte Strom die unter
Parameter 4-18 Stromgrenze eingestellte
Stromgrenze nicht überschreitet. Beachten Sie
die Rampe Auf-Zeit unter
Parameter 3-51 Rampenzeit Auf 2.
tdec × nnom Par. . 1 − 25
Par. . 3 − 52 =
Sollw. UPM
Funktion:
[1 - Geben Sie die Rampenzeit JOG ein, d. h. die
Zeit für Beschleunigungs-/Verzögerungszeit
zwischen 0 UPM und der Motornenndrehzahl
(n ) (eingestellt in
M,N
Parameter 1-25 Motornenndrehzahl).
Vergewissern Sie sich, dass der resultierende
für die vorliegende Rampenzeit JOG
erforderliche Ausgangsstrom nicht die unter
Parameter 4-18 Stromgrenze festgelegte
Stromgrenze überschreitet. Die Rampenzeit
JOG beginnt bei Aktivierung eines Jog-Signals
über die Bedieneinheit, einen ausgewählten
Digitaleingang oder die serielle Kommunikati-
onsschnittstelle.
Par. . 3 − 80 =
tFestdrehzahl JOG × nnom Par. . 1 − 25
Festdrehzahl JOG JOG Par. . 3 − 19
s
s
