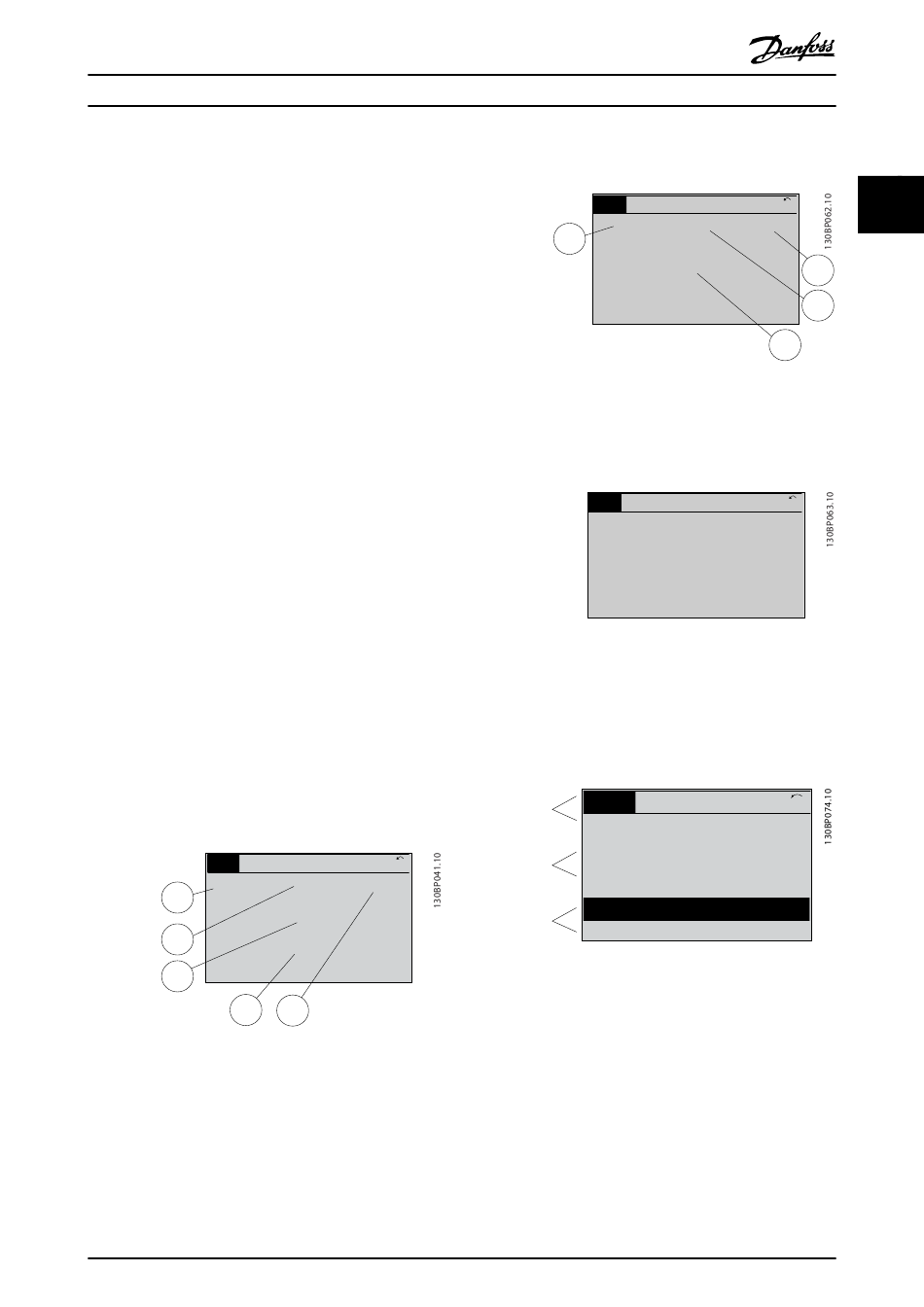

Programmieren
Drücken Sie die Taste [Status], um zwischen den 3
Zustandsanzeigen umzuschalten.
Jede Statusanzeige zeigt unterschiedlich formatierte
Betriebsvariablen an.
Sie können verschiedene Werte oder Messungen mit jeder
der angezeigten Betriebsvariablen verknüpfen.
Sie definieren die anzuzeigenden Werte/Messungen über
•
Parameter 0-20 Displayzeile 1.1
•
Parameter 0-21 Displayzeile 1.2
•
Parameter 0-22 Displayzeile 1.3
•
Parameter 0-23 Displayzeile 2
•
Parameter 0-24 Displayzeile 3
Der Zugriff darauf erfolgt über [Quick Menu], Q3 Funkti-
onssätze, Q3-1 Allgemeine Einstellungen, Q3-13
Displayeinstellungen.
Jeder in Parameter 0-20 Displayzeile 1.1 bis
Parameter 0-24 Displayzeile 3 ausgewählte Wert/Anzeigepa-
rameter verfügt über eine eigene Skalierung und wählbare
Zifferzahl nach einem möglichen Dezimalkomma. Durch
einen größeren Zahlenwert eines Parameters werden
weniger Ziffern nach der Dezimalstelle angezeigt.
Beispiel: Stromanzeige
5,25 A; 15,2 A 105 A.
Zustandsanzeige I
Dieser Anzeigestatus erscheint standardmäßig nach
Inbetriebnahme oder Initialisierung.
Detaillierte Informationen zum Wert bzw. zur Messung,
der/die mit den angezeigten Betriebsvariablen (1.1, 1.2, 1.3,
2 und 3) verknüpft ist, erhalten Sie, wenn Sie den
Parameter der Variablen aufrufen und die [INFO]-Taste
drücken.
Siehe die im Display gezeigten Betriebsvariablen in
Abbildung 2.2. 1.1, 1.2 und 1.3 werden in kleiner Größe
angezeigt. 2 und 3 werden in mittlerer Größe angezeigt.
Status
799 UPM
1.1
1.2
Auto-Fern-Rampe
2
3
Abbildung 2.2 Beispiel für Zustandsanzeige I
Zustandsanzeige II
Es werden die nachstehenden Betriebsvariablen (1.1, 1.2,
1.3 und 2) im Display in Abbildung 2.3 angezeigt.
In diesem Beispiel sind als Variablen in der ersten und
zweiten Zeile „Drehzahl", „Motorstrom", „Motorleistung"
und „Frequenz" ausgewählt.
MG16H203
Programmierhandbuch
1 (1)
7,83 A 36,4 kW
0,000
53,2 %
1.3
Danfoss A/S © 05/2016 Alle Rechte vorbehalten.
1.1, 1.2, und 1.3 sind in kleiner Größe, 2 ist in großer Größe
gezeigt.
Status
207 UPM
1.1
Auto-Fern-Betrieb
Abbildung 2.3 Beispiel für Zustandsanzeige II
Zustandsanzeige III
Diese Anzeige zeigt das auszuwertende Ereignis und die
zugehörige Aktion der Smart Logic Control an.
Status
778 UPM
Status: 0 Aus 0 (Aus)
Wenn: -
Dann: -
Auto-Fern-Betrieb
Abbildung 2.4 Beispiel für Zustandsanzeige III
Displaykontrast anpassen
▲
Drücken Sie [Status] und [ ], um die Helligkeit des Displays
zu verringern.
▼
Drücken Sie [Status] und [ ], um die Helligkeit des Displays
zu erhöhen.
Status
Oberer Bereich
43 UPM
Mittlerer Bereich
! Leist.teil Temp. (W29)
Unterer Bereich
Auto-Fern-Betrieb
Abbildung 2.5 Display-Bereiche
Anzeigeleuchten (LED)
Überschreiten bestimmte Betriebsgrößen vorgegebene
Grenzen, leuchtet die Alarm- und/oder Warn-LED auf. Im
Display werden Status- und Alarmtext angezeigt.
Die On-LED leuchtet, wenn Netzspannung, eine DC-Bus-
Zwischenkreisklemme oder eine externe 24-V-DC-
Versorgung den Frequenzumrichter mit Spannung
versorgen. Gleichzeitig ist die Hintergrundbeleuchtung
eingeschaltet.
