Einführung
1 1
Gruppe 1
Gruppe 2
Tabelle 1.3 Funktionsgruppen

1.1.3 Motor

Motor läuft
An der Antriebswelle erzeugtes Drehmoment und Drehzahl
von 0 UPM zur maximalen Drehzahl am Motor.
f
JOG
Motorfrequenz bei aktivierter JOG-Funktion (über Digital-
klemmen).
f
M
Motorfrequenz.
f
MAX
Maximale Motorfrequenz.
f
MIN
Minimale Motorfrequenz.
f
M,N
Motornennfrequenz (Typenschilddaten).
I
M
Motorstrom (Istwert).
I
M,N
Motornennstrom (Typenschilddaten).
n
M,N
Nenndrehzahl des Motors (Typenschilddaten).
n
s
Synchrone Motordrehzahl.
2 × Par. . 1 − 23 × 60 s
n =
s
Par. . 1 − 39
n
slip
Motorschlupf
P
M,N
Motornennleistung (Typenschilddaten in kW oder HP).
T
M,N
Nenndrehmoment (Motor).
U
M
Momentanspannung des Motors.
U
M,N
Motornennspannung (Typenschilddaten).
6
Reset, Freilaufstopp, Reset und Freilaufstopp,
Schnellstopp, DC-Bremse, Stopp und [Off ]-Taste.
Start, Puls-Start, Reversierung, Start +
Reversierung, Festdrehzahl JOG und Ausgangs-
frequenz speichern.
Danfoss A/S © 05/2016 Alle Rechte vorbehalten.
®
VLT Refrigeration Drive FC 103

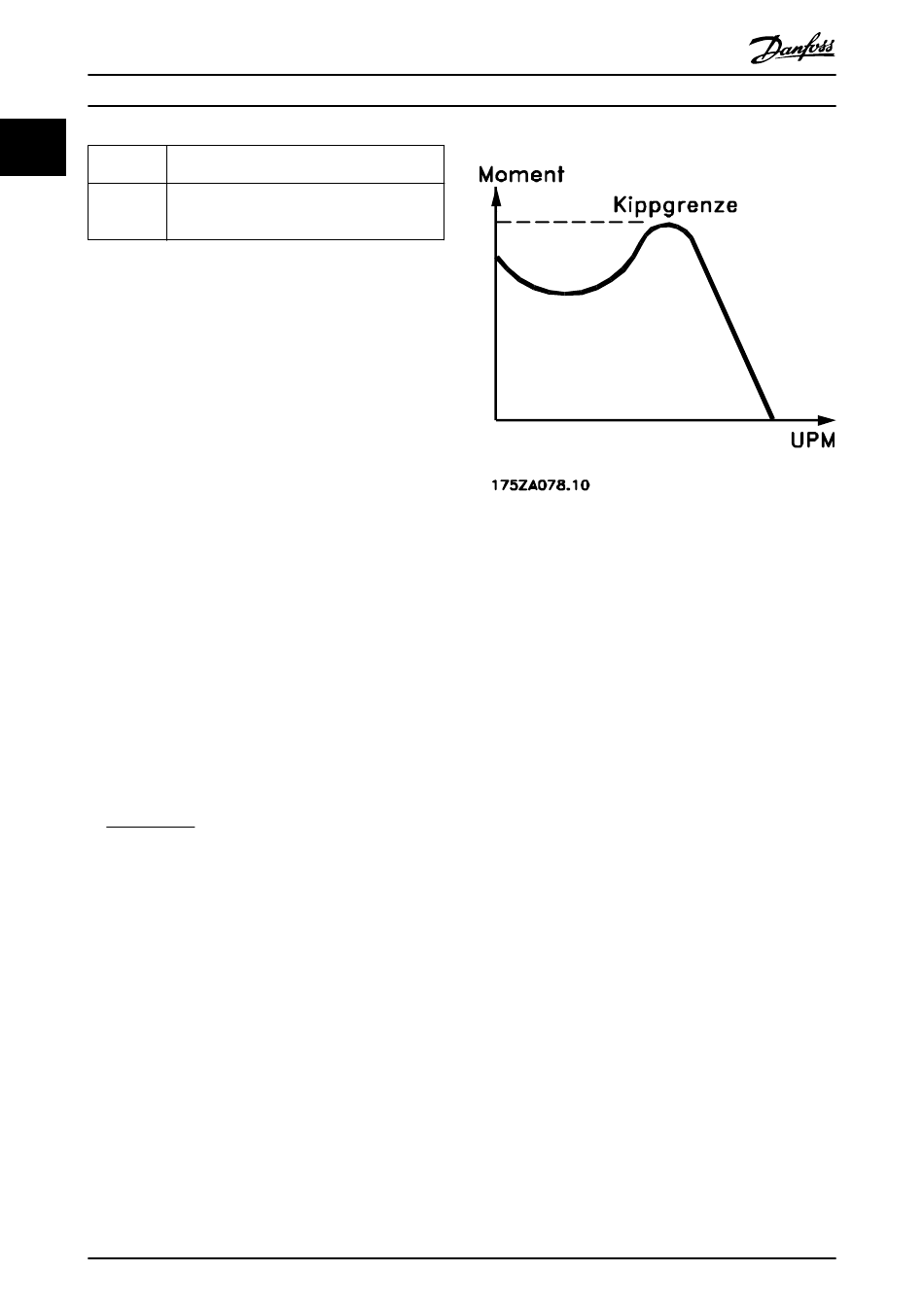

Losbrechmoment
Abbildung 1.1 Losbrechmoment
η
VLT
Der Wirkungsgrad des Frequenzumrichters ist definiert als
das Verhältnis zwischen Leistungsabgabe und Leistungs-
aufnahme.
Einschaltsperrbefehl
Ein Stoppbefehl, der zur Gruppe 1 der Steuerbefehle
gehört – siehe Tabelle 1.3.
Stoppbefehl
Ein Stoppbefehl, der zur Gruppe 1 der Steuerbefehle
gehört – siehe Tabelle 1.3.

1.1.4 Sollwerteinstellung

Analogsollwert
Ein Sollwertsignal an den Analogeingängen 53 oder 54
(Spannung oder Strom).
Binärsollwert
Ein an die serielle Schnittstelle übertragenes Signal.
Festsollwert
Ein definierter Festsollwert, einstellbar zwischen -100 %
und +100 % des Sollwertbereichs. Sie können bis zu 8
Festsollwerte über die Digitaleingänge auswählen.
Pulssollwert
Ein an die Digitaleingänge übertragenes Pulsfrequenzsignal
(Klemme 29 oder 33).
Ref
MAX
Bestimmt das Verhältnis zwischen dem Sollwerteingang bei
100 % des Gesamtskalenwerts (in der Regel 10 V, 20 mA)
und dem resultierenden Sollwert. Der in
Parameter 3-03 Maximaler Sollwert eingestellte maximale
Sollwert.
