Parameterbeschreibung
t [s]
2.000
1.000
600
500
400
300
200
100
60
50
40
30
20
10
1,0 1,2 1,4 1,6

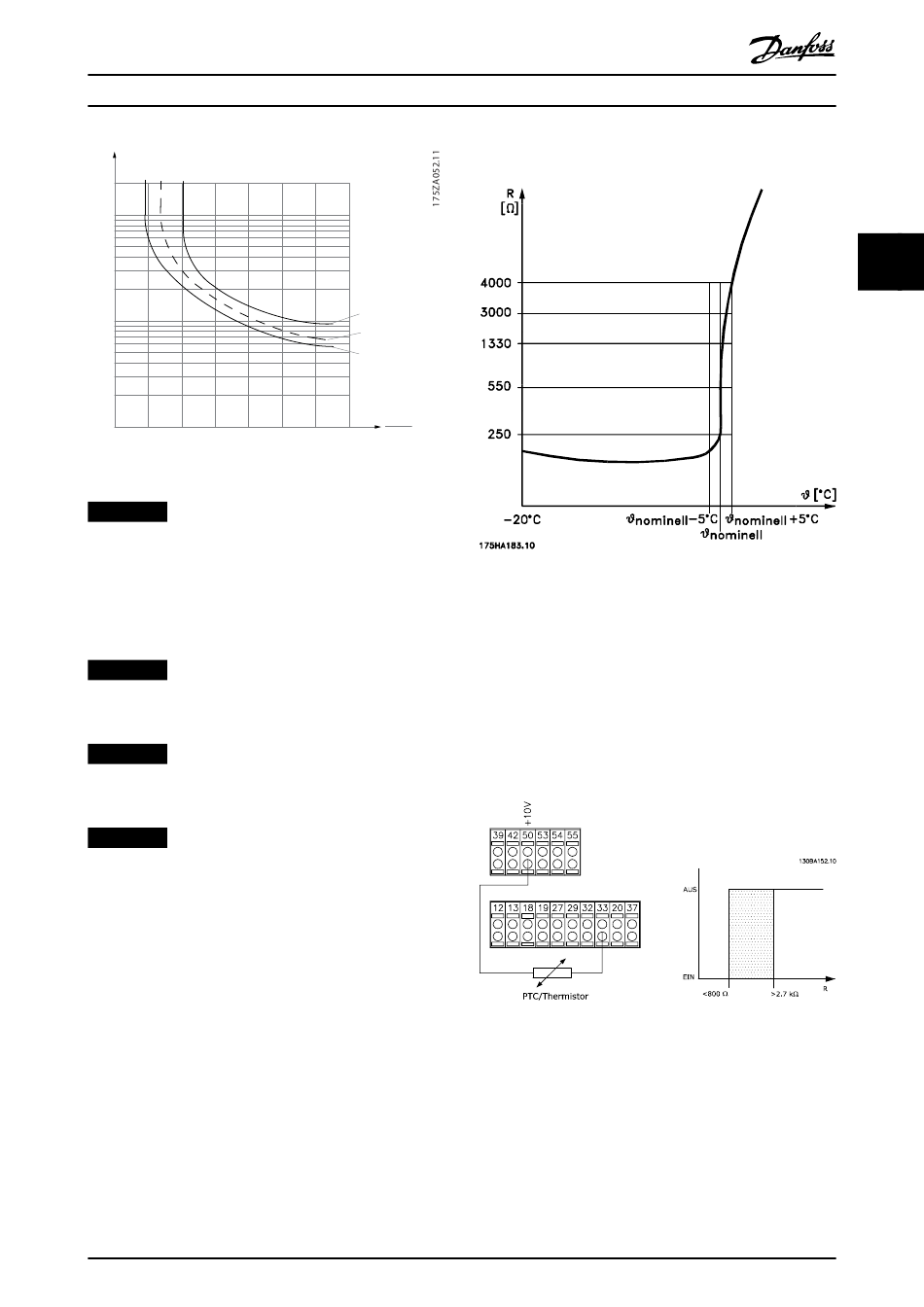

Abbildung 3.10 Thermischer Motorschutz
HINWEIS
Wenn die Temperatur des Motors durch einen Thermistor
oder KTY-Sensor verwendet wird, wird die PELV (Schutz-
kleinspannung - Protective extra low voltage) im Falle
von Kurzschlüssen zwischen Motorwicklungen und
Sensor nicht kompiliert. Zur Übereinstimmung mit der
PELV müssen Sie den Sensor angemessen isolieren.
HINWEIS
Danfoss empfiehlt die Verwendung von 24 V DC als
Thermistor-Versorgungsspannung.
HINWEIS
Die ETR-Timerfunktion funktioniert nicht, wenn
Parameter 1-10 Motorart= [1] PM (Oberfl. mon.).
HINWEIS
Zur korrekten Funktion der ETR-Funktion muss die
Einstellung in Parameter 1-03 Drehmomentverhalten der
Last der Anwendung entsprechen (siehe Beschreibung
von Parameter 1-03 Drehmomentverhalten der Last).
MG16H203
Programmierhandbuch
fOUT = 1 x f M,N
fOUT = 2 x f M,N
fOUT = 0,2 x f M,N
IM
1,8 2,0 IMN
Danfoss A/S © 05/2016 Alle Rechte vorbehalten.
3.3.12.1 PTC-Thermistorverbindung
Abbildung 3.11 PTC-Profil
Beispiel für die Verwendung eines Digitaleingangs und
10 V als Stromversorgung
Der Frequenzumrichter schaltet sich ab, wenn die
Motortemperatur zu hoch ist.
Parametereinstellung:
•
Stellen Sie Parameter 1-90 Thermischer Motorschutz
auf [2] Thermistor Abschalt. ein.
•
Stellen Sie Parameter 1-93 Thermistoranschluss auf
[6] Digitaleingang ein.
Abbildung 3.12 PTC-Thermistorverbindung - Digitaleingang
Beispiel für die Verwendung eines Analogeingangs und
10 V als Stromversorgung
Der Frequenzumrichter schaltet sich ab, wenn die
Motortemperatur zu hoch ist.
3 3
