Programmieren
Beispiel zur Verwendung der Kurzinbetriebnahme
Gehen Sie wie folgt vor, um die Rampe-Ab Zeit auf 100 s
2 2
einzustellen:
1. Wählen Sie Kurzinbetriebnahme. In Kurzinbet-
riebnahme erscheint Parameter 0-01 Sprache.
2.
Drücken Sie wiederholt auf [
Parameter 3-42 Rampenzeit Ab 1 mit der Standard-
einstellung von 20 Sekunden erscheint.
3. Drücken Sie [OK].
4.
Drücken Sie [
hervorzuheben.
5.
Ändern Sie durch drücken von [
6.
Drücken Sie [
7.
Ändern Sie durch Drücken von [
8. Drücken Sie [OK].
Die neue Rampe-Ab Zeit ist jetzt auf 100 Sekunden
eingestellt.

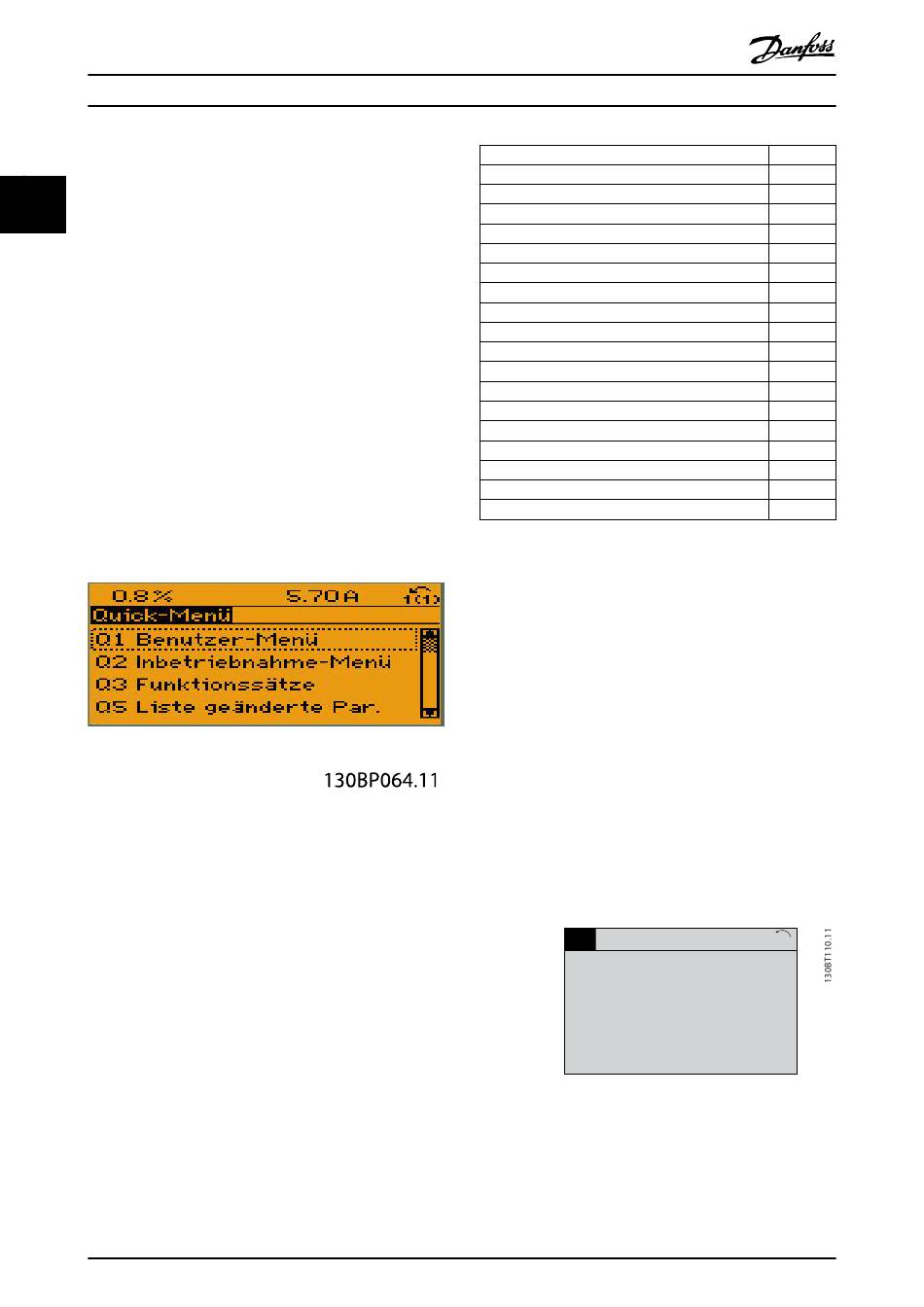

Abbildung 2.14 Quick-Menü-Ansicht
Über Kurzinbetriebnahme können Sie auf die 18 wichtigsten
Parameter des Frequenzumrichters zugreifen. Nach der
Programmierung ist der Frequenzumrichter betriebsbereit.
Die 18 Kurzinbetriebnahme-Parameter werden in Tabelle 2.1
angezeigt.
20
®
VLT Refrigeration Drive FC 103
▼
], bis
◀
], um die 3. Stelle vor dem Komma
▲
] 0 zu 1.
▶
], um die Ziffer 2 hervorzuheben.
▼
] 2 zu 0.
Danfoss A/S © 05/2016 Alle Rechte vorbehalten.
Parameter
Parameter 0-01 Sprache
Parameter 1-03 Drehmomentverhalten der Last
Parameter 1-20 Motornennleistung [kW]
Parameter 1-21 Motornennleistung [PS]
Parameter 1-22 Motornennspannung
Parameter 1-23 Motornennfrequenz
Parameter 1-24 Motornennstrom
Parameter 1-25 Motornenndrehzahl
Parameter 1-39 Motorpolzahl
Parameter 4-12 Min. Frequenz [Hz]
Parameter 4-14 Max Frequenz [Hz]
Parameter 3-02 Minimaler Sollwert
Parameter 3-03 Maximaler Sollwert
Parameter 3-41 Rampenzeit Auf 1
Parameter 3-42 Rampenzeit Ab 1
Parameter 3-13 Sollwertvorgabe
Parameter 5-10 Klemme 18 Digitaleingang
Parameter 1-29 Autom. Motoranpassung
Tabelle 2.1 Kurzinbetriebnahme-Parameter

2.1.5 Funktionskonfiguration

Die Funktionskonfiguration ermöglicht einen einfachen und
schnellen Zugriff auf alle Parameter, die für die meisten
Kühlanwendungen erforderlich sind, einschließlich:
•
Die meisten VVS- und KVS-Zuluft- und Abluftven-
tilatoren.
•
Kühlturmgebläse.
•
Primärpumpen.
•
Hilfspumpen.
•
Kondenswasserpumpen.
•
Andere Pumpen-, Lüfter- und Kompressoranwen-
dungen.
Zugriff auf die Funktionssätze – Beispiel
1. Schalten Sie den Frequenzumrichter ein (gelbe
LED leuchtet).
Status
28,8 %
Auto-Fern-Betrieb
Abbildung 2.15 Frequenzumrichter eingeschaltet
[Einheiten]
–
–
[kW]
[hp]
[V]
[Hz]
[A]
[U/min]
–
[Hz]
[Hz]
–
–
[s]
[s]
–
–
–
1 (1)
2,63 kW
5,66 A
14,4 Hz
0 kWh
