Parameterbeschreibung
3-16 Variabler Sollwert 2
Option: Funktion:
[21] Analogeing.
X30/11
[22] Analogeing.
X30/12
[23] Analogeingang
X42/1
[24] Analogeingang
X42/3
[25] Analogeingang
X42/5
[30] Erw. PID-Prozess
1
[31] Erw. PID-Prozess
2
[32] Erw. PID-Prozess
3
3-17 Variabler Sollwert 3
Option: Funktion:
HINWEIS
Diesen Parameter können Sie bei
laufendem Motor nicht einstellen.
Wählen Sie die Sollwertquelle aus, die
für das dritte Sollwertsignal verwendet
werden soll:
•
•
•
Definieren Sie bis zu 3 verschiedene
Sollwertsignale. Die Summe der Sollwert-
signale legt die aktuellen Sollwerte fest.
[0] Deaktiviert
*
[1] Analogeingang
53
[2] Analogeingang
54
[7] Pulseingang 29
[8] Pulseingang 33
[20] Digitalpoti
[21] Analogeing.
X30/11
[22] Analogeing.
X30/12
[23] Analogeingang
X42/1
[24] Analogeingang
X42/3
MG16H203
Programmierhandbuch
Parameter 3-15 Variabler
Sollwert 1.
Parameter 3-16 Variabler
Sollwert 2.
Parameter 3-17 Variabler
Sollwert 3.
Danfoss A/S © 05/2016 Alle Rechte vorbehalten.
3-17 Variabler Sollwert 3
Option: Funktion:
[25] Analogeingang
X42/5
[30] Erw. PID-Prozess
1
[31] Erw. PID-Prozess
2
[32] Erw. PID-Prozess
3
3-19 Festdrehzahl Jog [UPM]
Range: Funktion:
Size [ 0 - Geben Sie einen Wert für die Festdrehzahl
related par. n ein, bei der es sich um eine feste
*
JOG
4-13 Ausgangsdrehzahl handelt. Der Frequenzum-
RPM] richter läuft bei dieser Drehzahl, wenn die
Festdrehzahlfunktion aktiviert ist.
Parameter 4-13 Max. Drehzahl [UPM] begrenzt
die max. Einstellung.
Siehe auch Parameter 3-11 Festdrehzahl Jog
[Hz] und Parameter 3-80 Rampenzeit JOG.
3.5.3 3-4* Rampe 1
Konfigurieren Sie die Rampenparameter und Rampenzeiten
für jede der beiden Rampen (Parametergruppe 3-4* Rampe
1 und Parametergruppe 3-5* Rampe 2).

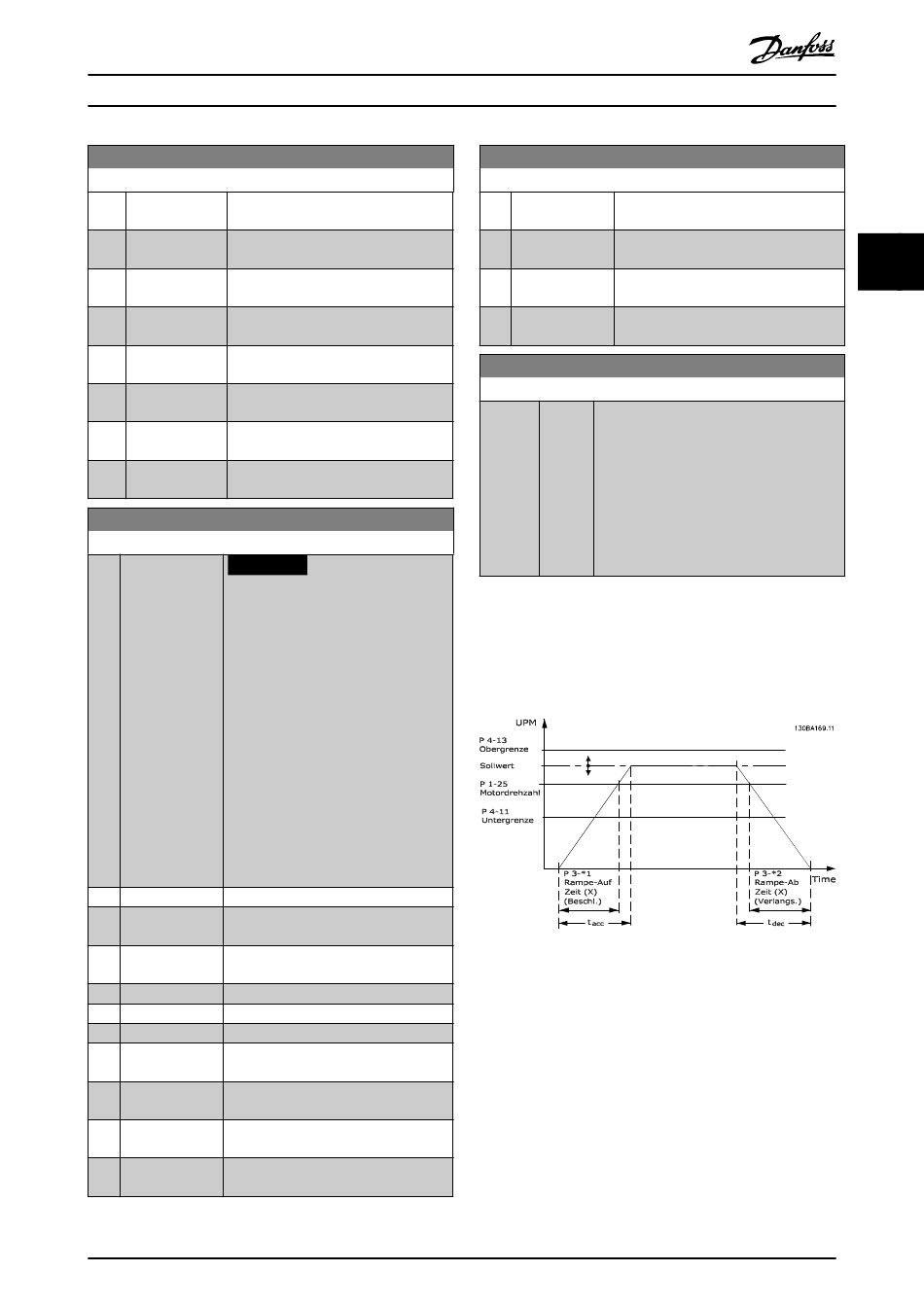

Abbildung 3.20 Rampe 1
