1.3 Elektrische Verdrahtung

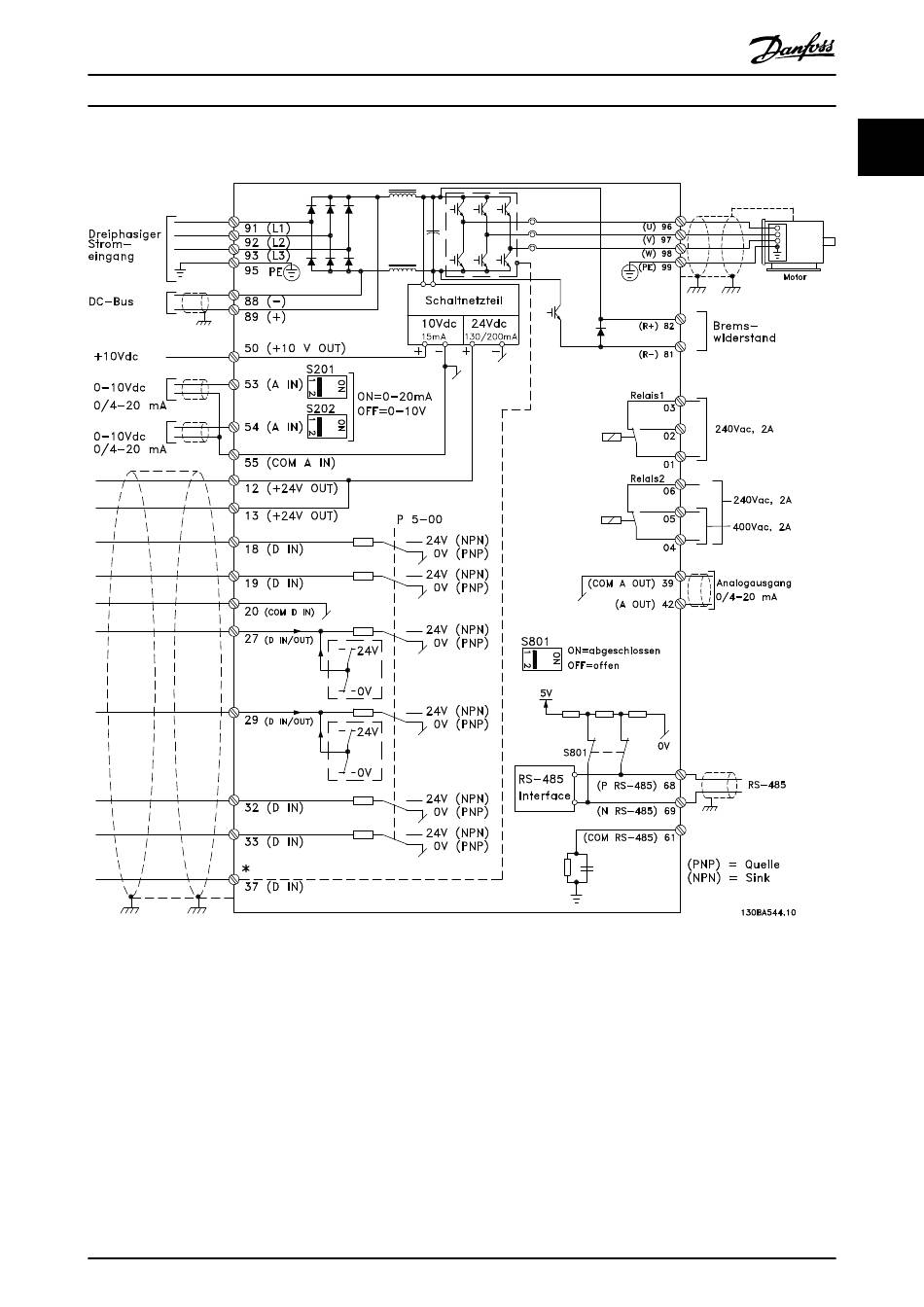

Abbildung 1.2 Anschlussdiagramm des Grundgeräts
A=Analog, D=Digital
Klemme 37 wird für die Funktion Safe Torque Off genutzt. Installationsanweisungen zu Safe Torque Off (STO) finden Sie im
®
Produkthandbuch zu Safe Torque Off für den VLT Frequenzumrichter.
Sehr lange Steuerleitungen und Analogsignale können in seltenen Fällen (und je nach Installation) aufgrund von Störungen
in den Netzkabeln zu Brummschleifen mit 50/60 Hz führen.
In diesem Fall kann es erforderlich sein, die Abschirmung zu durchbrechen oder einen 100-nF-Kondensator zwischen
Abschirmung und Gehäuse einzubauen.
