3.20 Parameter: 25-** Kaskadenregler

3.20.1 25-** Kaskadenregler
Parameter zum Konfigurieren des einfachen Kaskadenreglers für die Folgeregelung mehrerer Kompressoren. Eine
anwendungsorientiertere Beschreibung und Verdrahtungsbeispiele finden Sie im Abschnitt Anwendungsbeispiele, Einfacher 3 3
Kaskadenregler im Projektierungshandbuch.
Zum Konfigurieren des Kaskadenreglers für das tatsächliche System und die gewünschte Regelstrategie müssen Sie wie
nachstehend beschrieben vorgehen. Beginnen Sie also mit der Parametergruppe 25-0* Systemeinstellungen und gehen Sie
dann zur Parametergruppe 25-5* Wechseleinstell. Diese Parameter können Sie in der Regel im Vorfeld einstellen.
Die Parameter in den Parametergruppen 25-2* Bandbreiteneinstellungen, 25-3* Staging Functions (Zuschaltfunktionen) und
25-4* Zuschalteinstell. hängen häufig von der Dynamik des Systems und den Endeinstellungen ab, die bei der
Inbetriebnahme im Werk vorgenommen werden.
In der Regel müssen Sie nur die Parametergruppen 25-0* Systemeinstellungen und 25-2* Bandbreiteneinstellungen einstellen.
HINWEIS
Der Kaskadenregler soll mit Rückführung geregelt vom integrierten PI-Regler arbeiten (in Parameter 1-00 Regelverfahren
ist [3] PID-Regler gewählt). Wenn in Parameter 1-00 Regelverfahren [0] Drehzahlsteuerung ausgewählt ist, werden alle
Kompressoren mit konstanter Drehzahlregelung abgeschaltet, die Kompressoren mit variabler Drehzahlregelung werden
aber immer noch vom Frequenzumrichter geregelt, und zwar jetzt ohne Rückführung:

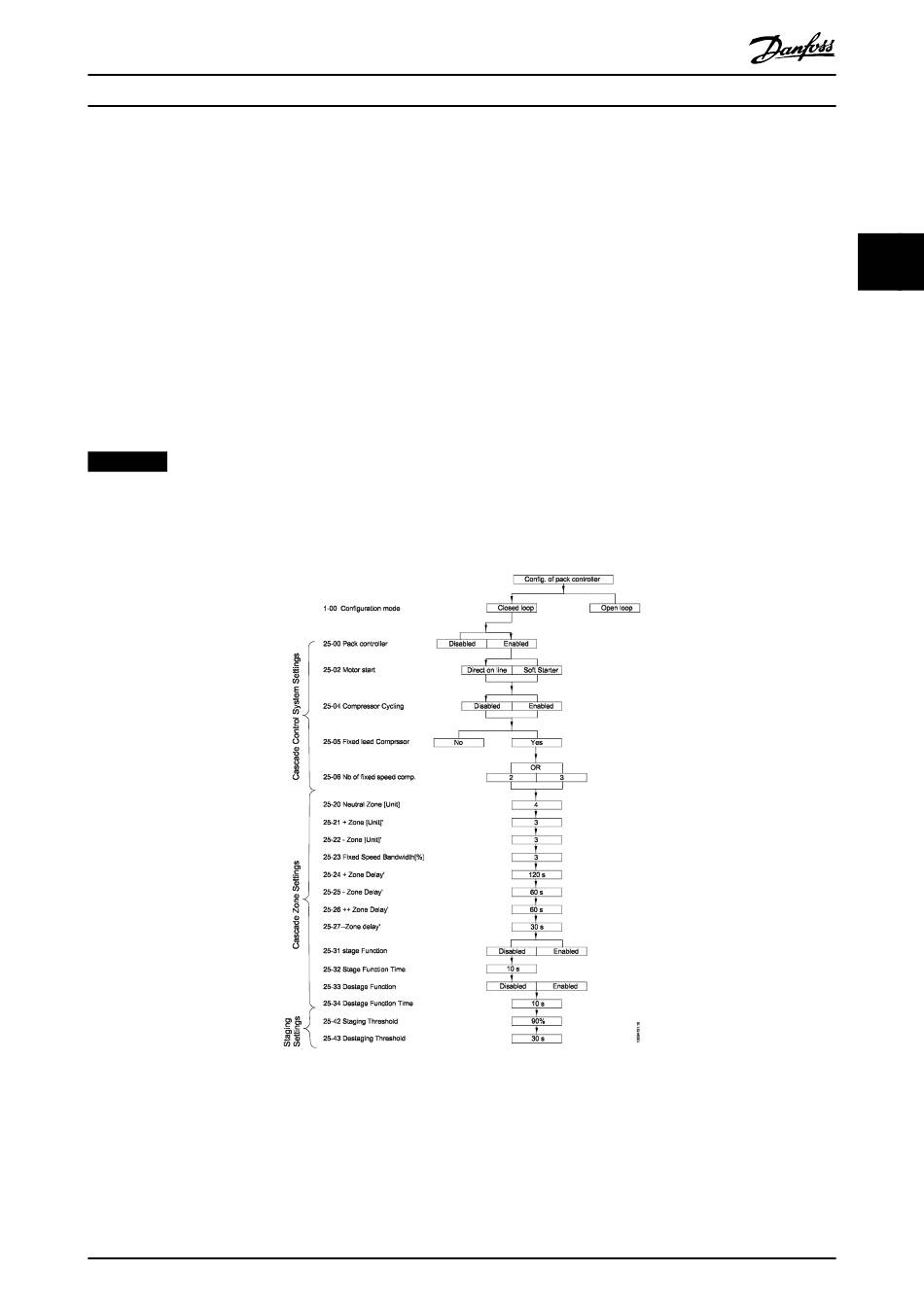

Abbildung 3.64 Kaskadenregler – Beispielkonfiguration
