4.13 Kompensation der Wärmeaus-
dehnung
Die Temperaturkompensation wird zyklisch alle 20
ms aufgerufen, das heißt alle 20 ms werden drei
verschiedene Temperaturen eingelesen, der
Kompensationswert in der PLC berechnet und an
die NC übertragen. Dadurch kann in der Steuerung
Informationen über die Temperatur und Kompensa-
tion/Korrektur ablesen werden.
Vorgehensweise:
• Mit Umschalttaste in die Softkey-Grundleiste wech-
seln.

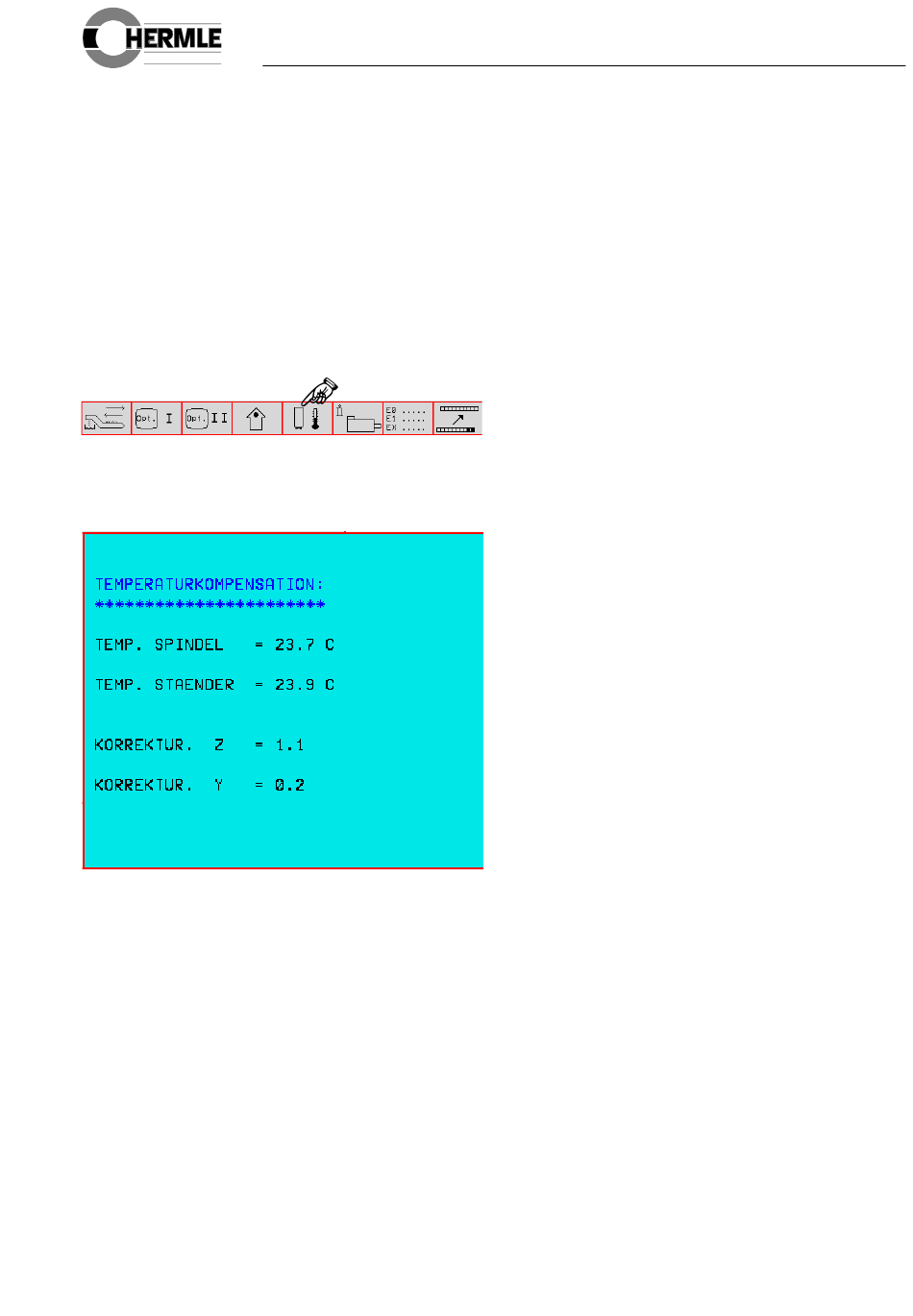

• Durch Betätigen des Softkey TEMPERATUR-
KOMPENSATION, erscheint in der Softkeyleiste
folgende Darstellung im Steuerungsdisplay.
Zu Beginn des Einlesens werden die drei Temperatur-
werte in vier Bereiche eingeteilt:
< 10°C / > 120° Temperaturfühler defekt
--> Y/Z komp = 0
> 80°C / < 120° Maschine Übertemperatur
Überschreitet einer der Meßfühler einen Temperatur-
wert von 120 °C, oder unterschreitet ein Meßfühler
einen Wert von 10°C, so deutet dies auf einen Defekt
der Meßfühler hin. Mit Drücken der NC-Start-Taste
werden die Fehlermeldungen aktiv.
4.13 Kompensation der Wärmeausdehnung
Überschreitet einer der Meßfühler einen Tempera-
turanstieg bzw. Temperaturabfall von 5°C in 0,5
Sekunden, so deutet dies ebenfalls auf einen Defekt
des Meßfühlers hin. Daraufhin wird die Temperatur-
kompensation abgeschaltet.
Die unten genannten Fehlermeldungen können erst
nach Eingabe der M-Funktion M 78 gelöscht wer-
den.
• "TEMP. FÜHLER SPINDEL DEFEKT"
• "TEMP. FÜHLER X-ACHSE DEFEKT"
• "TEMP. FÜHLER STÄNDER DEFEKT"
Überschreitet einer der Meßfühler einen Temperatur-
wert von 80°C, so erscheint nach Drücken der NC-
Start-Taste für den jeweiligen Fühler die unten ge-
nannte Meldung.
Ein Erscheinen dieser Meldung deutet auf einen
Defekt in der Maschine hin.
• "TEMP. FÜHLER SPINDEL ZU HOCH"
• "TEMP. FÜHLER X-ACHSE ZU HOCH"
• "TEMP. FÜHLER STÄNDER ZU HOCH"
Bei Erscheinen einer oben genannten Meldung bleibt
die Maschine weiterhin betriebsbereit.
Zusätzliche M-Funktionen:
M 78 - Ausschalten der Temperaturkompensation
Mittels dieser M-Funktion kann die Temperatur-
kompensation ausgeschaltet werden.
M 79 - Einschalten der Temperaturkompensation
Mittels dieser M-Funktion kann die Temperatur-
kompensation eingeschaltet werden.
M78 und M79 sind am Satzanfang wirksam und
bleiben bis zur Abwahl gespeichert.
M 105 - Bearbeitung hoher K
Vorgesteuert MP 1510
Schleppbetrieb MP 1810
M 106 - Bearbeitung niedriger K
Vorgesteuert MP 1515
Schleppbetrieb MP 1815
Für die Bearbeitung von Werkstücken mit hoher
Konturgenauigkeit und kleinen Quadrantenüber-
gängen, oder kleinsten Positioniersätzen mit hohen
Vorschüben, kann der K
den. Da dies eine anwendungsspezifische Funktion
ist und die Mechanik stark belastet, sollte nach der
Bearbeitung mittels M 106 die ursprünglichen K
Werte wieder angewählt werden.
v
v
mittels M 105 erhöht wer-
v
-
v
