Schutzkabine
Maschinengrundkörper
Ansetzpunkte für Hydraulikheber

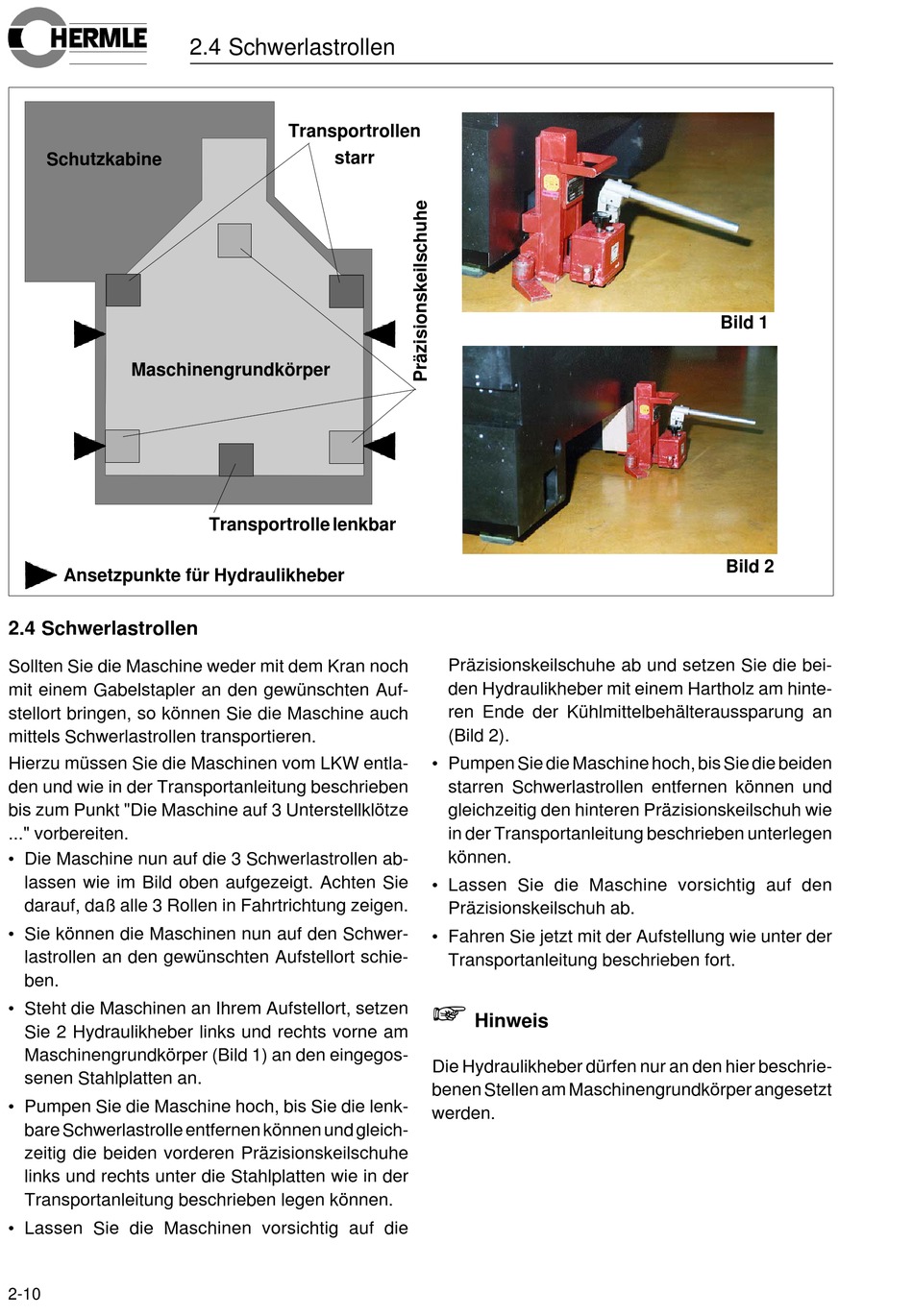

2.4 Schwerlastrollen
Sollten Sie die Maschine weder mit dem Kran noch
mit einem Gabelstapler an den gewünschten Auf-
stellort bringen, so können Sie die Maschine auch
mittels Schwerlastrollen transportieren.
Hierzu müssen Sie die Maschinen vom LKW entla-
den und wie in der Transportanleitung beschrieben
bis zum Punkt "Die Maschine auf 3 Unterstellklötze
..." vorbereiten.
• Die Maschine nun auf die 3 Schwerlastrollen ab-
lassen wie im Bild oben aufgezeigt. Achten Sie
darauf, daß alle 3 Rollen in Fahrtrichtung zeigen.
• Sie können die Maschinen nun auf den Schwer-
lastrollen an den gewünschten Aufstellort schie-
ben.
• Steht die Maschinen an Ihrem Aufstellort, setzen
Sie 2 Hydraulikheber links und rechts vorne am
Maschinengrundkörper (Bild 1) an den eingegos-
senen Stahlplatten an.
• Pumpen Sie die Maschine hoch, bis Sie die lenk-
bare Schwerlastrolle entfernen können und gleich-
zeitig die beiden vorderen Präzisionskeilschuhe
links und rechts unter die Stahlplatten wie in der
Transportanleitung beschrieben legen können.
• Lassen Sie die Maschinen vorsichtig auf die
2-10
2.4 Schwerlastrollen
Transportrollen
starr
Transportrolle lenkbar
Präzisionskeilschuhe ab und setzen Sie die bei-
den Hydraulikheber mit einem Hartholz am hinte-
ren Ende der Kühlmittelbehälteraussparung an
(Bild 2).
• Pumpen Sie die Maschine hoch, bis Sie die beiden
starren Schwerlastrollen entfernen können und
gleichzeitig den hinteren Präzisionskeilschuh wie
in der Transportanleitung beschrieben unterlegen
können.
• Lassen Sie die Maschine vorsichtig auf den
Präzisionskeilschuh ab.
• Fahren Sie jetzt mit der Aufstellung wie unter der
Transportanleitung beschrieben fort.
+
Hinweis
Die Hydraulikheber dürfen nur an den hier beschrie-
benen Stellen am Maschinengrundkörper angesetzt
werden.
Bild 1
Bild 2
