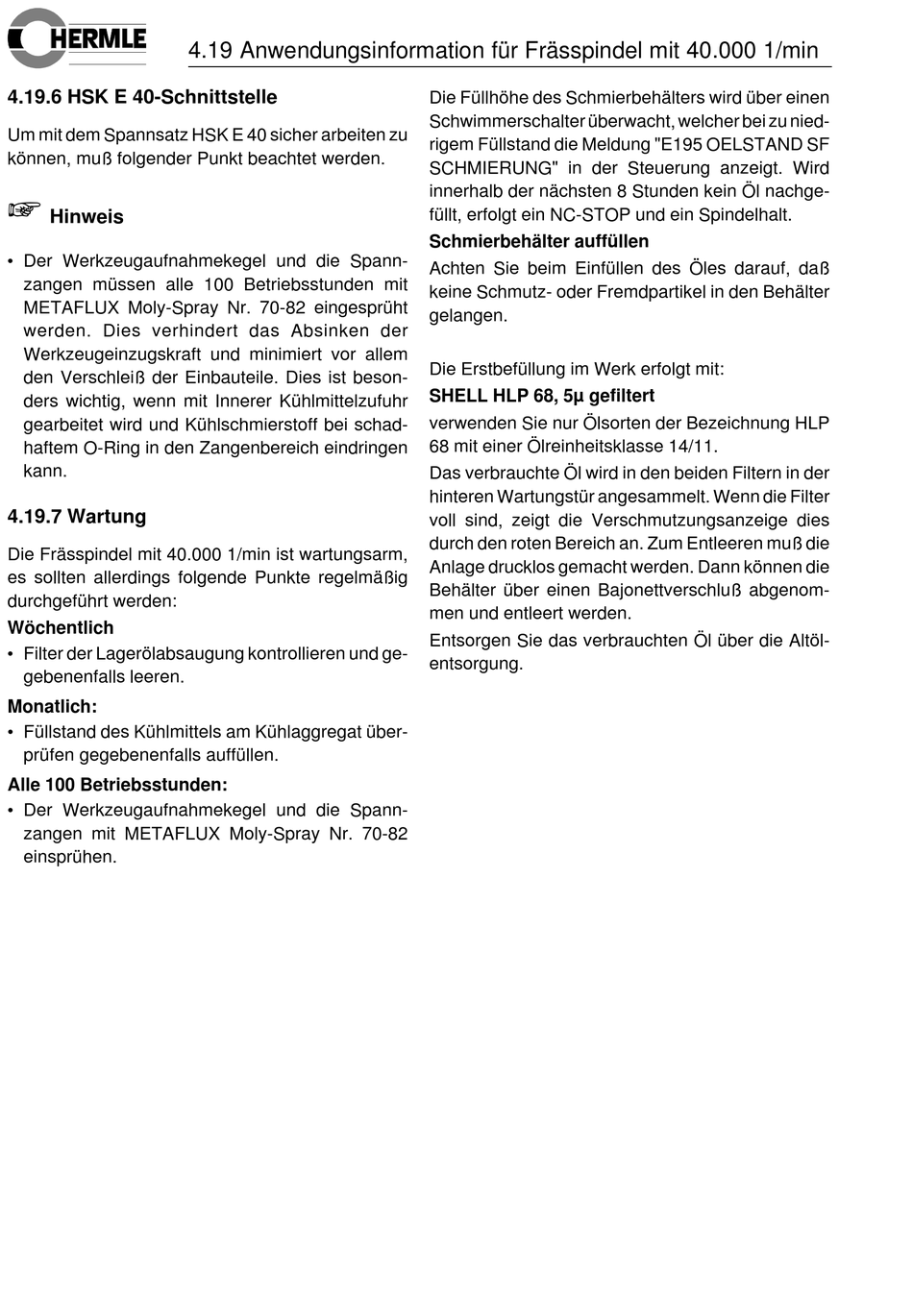

Hermle C 800 V Betriebsanleitung Seite 106

4.19.6 HSK E 40-Schnittstelle
Um mit dem Spannsatz HSK E 40 sicher arbeiten zu
können, muß folgender Punkt beachtet werden.
+
Hinweis
• Der Werkzeugaufnahmekegel und die Spann-
zangen müssen alle 100 Betriebsstunden mit
METAFLUX Moly-Spray Nr. 70-82 eingesprüht
werden. Dies verhindert das Absinken der
Werkzeugeinzugskraft und minimiert vor allem
den Verschleiß der Einbauteile. Dies ist beson-
ders wichtig, wenn mit Innerer Kühlmittelzufuhr
gearbeitet wird und Kühlschmierstoff bei schad-
haftem O-Ring in den Zangenbereich eindringen
kann.
4.19.7 Wartung
Die Frässpindel mit 40.000 1/min ist wartungsarm,
es sollten allerdings folgende Punkte regelmäßig
durchgeführt werden:
Wöchentlich
• Filter der Lagerölabsaugung kontrollieren und ge-
gebenenfalls leeren.
Monatlich:
• Füllstand des Kühlmittels am Kühlaggregat über-
prüfen gegebenenfalls auffüllen.
Alle 100 Betriebsstunden:
• Der Werkzeugaufnahmekegel und die Spann-
zangen mit METAFLUX Moly-Spray Nr. 70-82
einsprühen.
4.19 Anwendungsinformation für Frässpindel mit 40.000 1/min
Die Füllhöhe des Schmierbehälters wird über einen
Schwimmerschalter überwacht, welcher bei zu nied-
rigem Füllstand die Meldung "E195 OELSTAND SF
SCHMIERUNG" in der Steuerung anzeigt. Wird
innerhalb der nächsten 8 Stunden kein Öl nachge-
füllt, erfolgt ein NC-STOP und ein Spindelhalt.
Schmierbehälter auffüllen
Achten Sie beim Einfüllen des Öles darauf, daß
keine Schmutz- oder Fremdpartikel in den Behälter
gelangen.
Die Erstbefüllung im Werk erfolgt mit:
SHELL HLP 68, 5µ gefiltert
verwenden Sie nur Ölsorten der Bezeichnung HLP
68 mit einer Ölreinheitsklasse 14/11.
Das verbrauchte Öl wird in den beiden Filtern in der
hinteren Wartungstür angesammelt. Wenn die Filter
voll sind, zeigt die Verschmutzungsanzeige dies
durch den roten Bereich an. Zum Entleeren muß die
Anlage drucklos gemacht werden. Dann können die
Behälter über einen Bajonettverschluß abgenom-
men und entleert werden.
Entsorgen Sie das verbrauchten Öl über die Altöl-
entsorgung.
