Wertigkeitstabelle MASCHINENCODE
Mit Hilfe der folgenden Tabelle ermitteln Sie den
Inhalt des Anwenderparameter, "MASCHINEN-
CODE"
Tragen Sie die Summe der Wertigkeiten der für den
Arbeitsgang eingesetzten Optionen in die
Wertigkeitstabelle ein (z.B. 1024). Diesen ermittel-
ten Wert (Summe der Wertigkeiten, 1024) geben Sie
nun in der Spalte "Inhalt des Anwenderparameter
unter "MASCHINENCODE" ein (siehe Kapitel: "An-
wenderparameter").
Adresse Bedeutung
4310.3
Drehzahlüberwachung nicht aktiv
Leerlaufüberwachung Spindel Satzfolge nicht aktiv
Halbautomatische Magazinbestückung inaktiv
Sonderablauf Werkzeugwechsel Z/Y freifahren
Sonderablauf Werkzeugwechsel Z-Achse Magazinhöhe freifahren
Keine Positonsüberwachung der Kippachse beim WZ-Wechsel
Nach erreichen Ref.-Punkt 4A, wird die Null-Lage nicht angefahren
Nach erreichen Ref.-Punkt 5A, wird die Null-Lage nicht angefahren
Handvorschub auf 5m/min erhöhen wenn Kabine verriegelt
Meßtasterüberwachung aktiv, wenn Taster von Hand eingewechselt
Summe=
Inhalt des Anwenderparameters "MASCHINENCODE"
n Auf Wunsch
Mittels der Wertigkeit 32, wird der Ablauf bei einem
Werkzeugwechsel wie folgt geändert (Sicheres Frei-
fahren beim Werkzeugwechsel).
1. Z-Achse positioniert auf Softwarendschalter Z+
2. X/Y Achse positionieren vor die Wechslerklappe
3. Z-Achse poitioniert auf Lade-/Ablegeposition
3-32

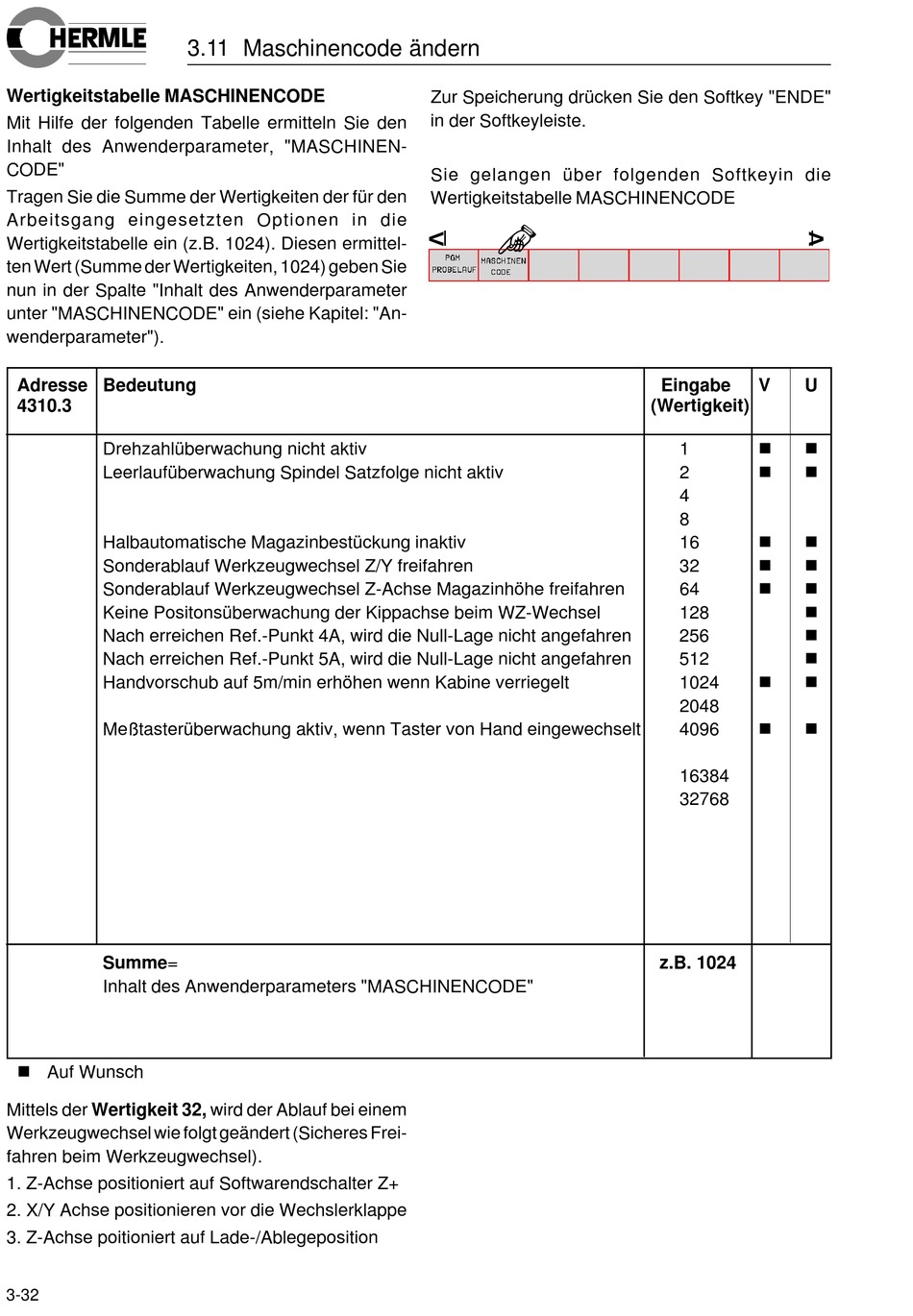

3.11 Maschinencode ändern
Zur Speicherung drücken Sie den Softkey "ENDE"
in der Softkeyleiste.
Sie gelangen über folgenden Softkeyin die
Wertigkeitstabelle MASCHINENCODE
<
>
Eingabe
V
U
(Wertigkeit)
n
n
1
n
n
2
4
8
n
n
16
n
n
32
n
n
64
n
128
n
256
n
512
n
n
1024
2048
n
n
4096
16384
32768
z.B. 1024
