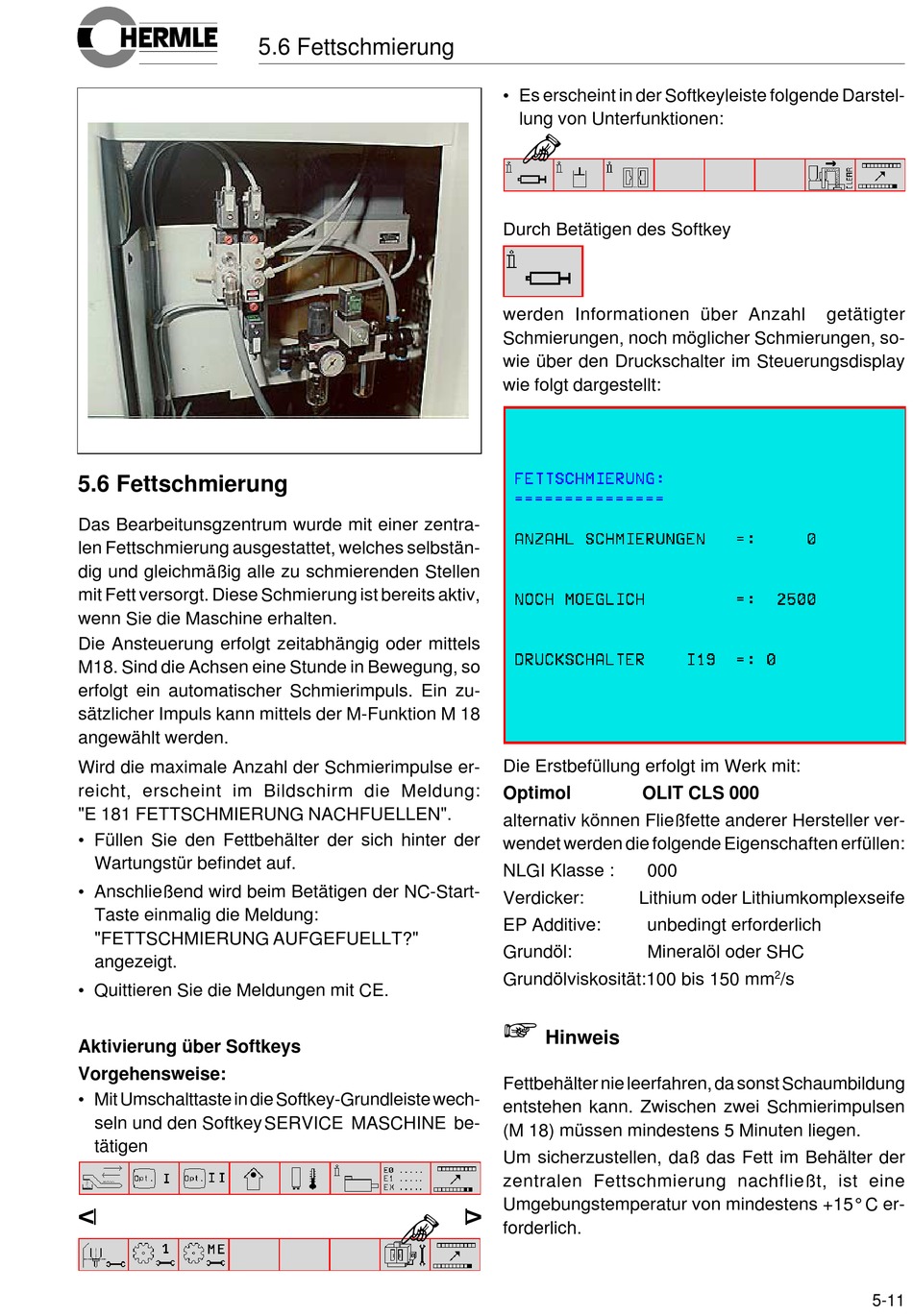

5.6 Fettschmierung
Das Bearbeitunsgzentrum wurde mit einer zentra-
len Fettschmierung ausgestattet, welches selbstän-
dig und gleichmäßig alle zu schmierenden Stellen
mit Fett versorgt. Diese Schmierung ist bereits aktiv,
wenn Sie die Maschine erhalten.
Die Ansteuerung erfolgt zeitabhängig oder mittels
M18. Sind die Achsen eine Stunde in Bewegung, so
erfolgt ein automatischer Schmierimpuls. Ein zu-
sätzlicher Impuls kann mittels der M-Funktion M 18
angewählt werden.
Wird die maximale Anzahl der Schmierimpulse er-
reicht, erscheint im Bildschirm die Meldung:
"E 181 FETTSCHMIERUNG NACHFUELLEN".
• Füllen Sie den Fettbehälter der sich hinter der
Wartungstür befindet auf.
• Anschließend wird beim Betätigen der NC-Start-
Taste einmalig die Meldung:
"FETTSCHMIERUNG AUFGEFUELLT?"
angezeigt.
• Quittieren Sie die Meldungen mit CE.
Aktivierung über Softkeys
Vorgehensweise:
• Mit Umschalttaste in die Softkey-Grundleiste wech-
seln und den Softkey SERVICE MASCHINE be-
tätigen
<
5.6 Fettschmierung
• Es erscheint in der Softkeyleiste folgende Darstel-
lung von Unterfunktionen:
Durch Betätigen des Softkey
werden Informationen über Anzahl
Schmierungen, noch möglicher Schmierungen, so-
wie über den Druckschalter im Steuerungsdisplay
wie folgt dargestellt:
Die Erstbefüllung erfolgt im Werk mit:
Optimol
alternativ können Fließfette anderer Hersteller ver-
wendet werden die folgende Eigenschaften erfüllen:
NLGI Klasse :
Verdicker:
EP Additive:
Grundöl:
Grundölviskosität:100 bis 150 mm
+
Hinweis
Fettbehälter nie leerfahren, da sonst Schaumbildung
entstehen kann. Zwischen zwei Schmierimpulsen
(M 18) müssen mindestens 5 Minuten liegen.
Um sicherzustellen, daß das Fett im Behälter der
zentralen Fettschmierung nachfließt, ist eine
Umgebungstemperatur von mindestens +15° C er-
>
forderlich.
OLIT CLS 000
000
Lithium oder Lithiumkomplexseife
unbedingt erforderlich
Mineralöl oder SHC
2
/s
getätigter
5-11
