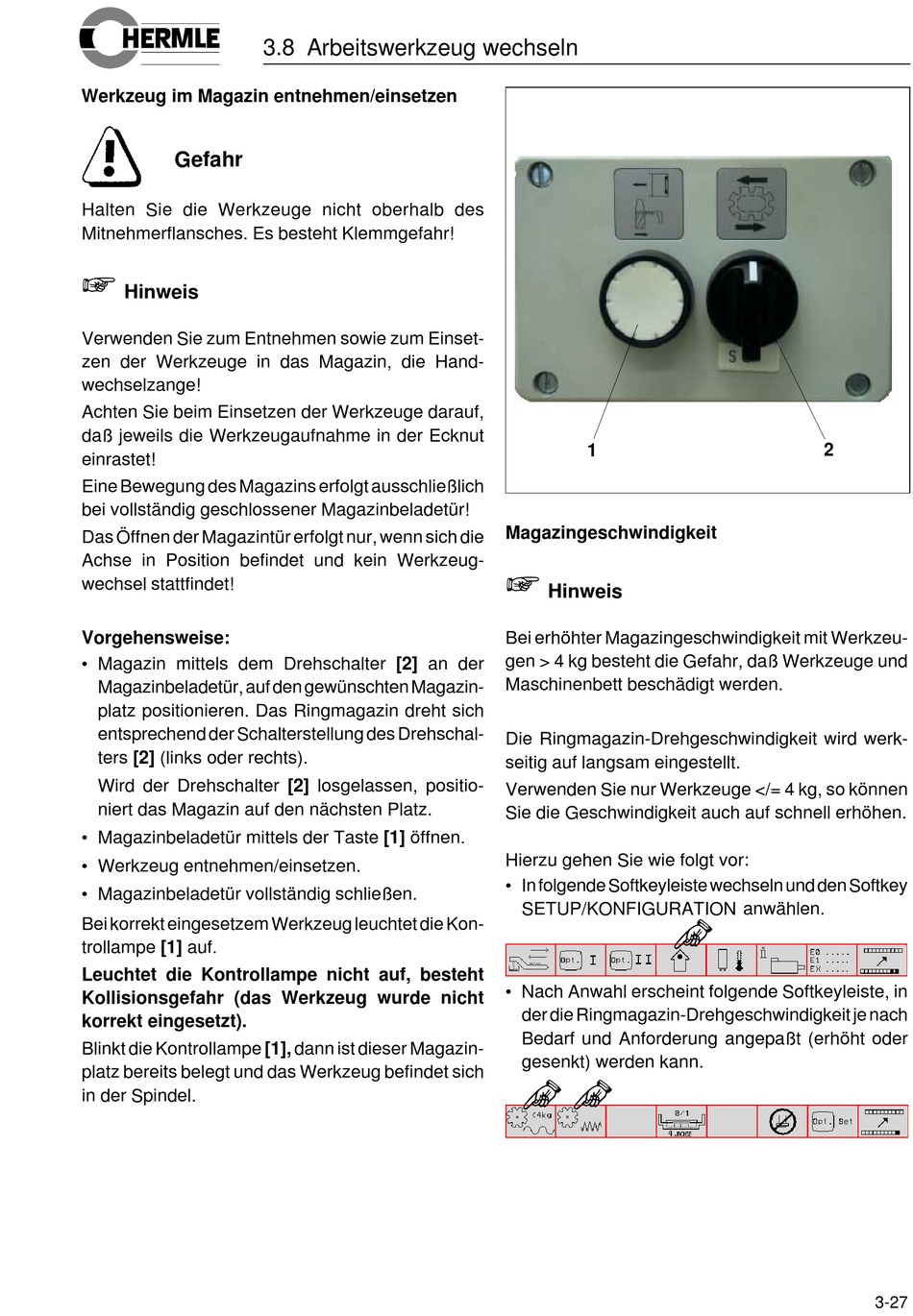

Werkzeug im Magazin entnehmen/einsetzen
Gefahr
Halten Sie die Werkzeuge nicht oberhalb des
Mitnehmerflansches. Es besteht Klemmgefahr!
+
Hinweis
Verwenden Sie zum Entnehmen sowie zum Einset-
zen der Werkzeuge in das Magazin, die Hand-
wechselzange!
Achten Sie beim Einsetzen der Werkzeuge darauf,
daß jeweils die Werkzeugaufnahme in der Ecknut
einrastet!
Eine Bewegung des Magazins erfolgt ausschließlich
bei vollständig geschlossener Magazinbeladetür!
Das Öffnen der Magazintür erfolgt nur, wenn sich die
Achse in Position befindet und kein Werkzeug-
wechsel stattfindet!
Vorgehensweise:
• Magazin mittels dem Drehschalter [2] an der
Magazinbeladetür, auf den gewünschten Magazin-
platz positionieren. Das Ringmagazin dreht sich
entsprechend der Schalterstellung des Drehschal-
ters [2] (links oder rechts).
Wird der Drehschalter [2] losgelassen, positio-
niert das Magazin auf den nächsten Platz.
• Magazinbeladetür mittels der Taste [1] öffnen.
• Werkzeug entnehmen/einsetzen.
• Magazinbeladetür vollständig schließen.
Bei korrekt eingesetzem Werkzeug leuchtet die Kon-
trollampe [1] auf.
Leuchtet die Kontrollampe nicht auf, besteht
Kollisionsgefahr (das Werkzeug wurde nicht
korrekt eingesetzt).
Blinkt die Kontrollampe [1], dann ist dieser Magazin-
platz bereits belegt und das Werkzeug befindet sich
in der Spindel.
3.8 Arbeitswerkzeug wechseln
1
Magazingeschwindigkeit
+
Hinweis
Bei erhöhter Magazingeschwindigkeit mit Werkzeu-
gen > 4 kg besteht die Gefahr, daß Werkzeuge und
Maschinenbett beschädigt werden.
Die Ringmagazin-Drehgeschwindigkeit wird werk-
seitig auf langsam eingestellt.
Verwenden Sie nur Werkzeuge </= 4 kg, so können
Sie die Geschwindigkeit auch auf schnell erhöhen.
Hierzu gehen Sie wie folgt vor:
• In folgende Softkeyleiste wechseln und den Softkey
SETUP/KONFIGURATION anwählen.
• Nach Anwahl erscheint folgende Softkeyleiste, in
der die Ringmagazin-Drehgeschwindigkeit je nach
Bedarf und Anforderung angepaßt (erhöht oder
gesenkt) werden kann.
2
3-27
