Wird im Steuerungsdisplay unter dem Punkt Förde-
rer - AUS = : "0" angewählt, so ist der Späneförderer
aktiv.
Jetzt kann der Späneförderer auch, wie nachfol-
gend Beschrieben, über die Softkeys angesteuert
werden (auch während das Programm abläuft).
Vorgehensweise:
• Mit Umschalttaste in die Softkey-Grundleiste wech-
seln und den Softkey SPÄNEFÖRDERER betäti-
gen.
• Es erscheint in der Softkeyleiste folgende Darstel-
lung von Unterfunktionen:
Die einzelnen Funktionen dieser Softkeys werden
nachfolgend erläutert.
Funktion:
Späneförderer permanent EIN
Späneförderer permanent AUS
Durch Drücken und Halten der Taste
läuft der Späneförderer rückwärts bei
loslassen der Taste stoppt er.
Der Späneförderer wird in den
Zyklusbetrieb von M 21 geschaltet.
Der Späneförderer wird in den
Zyklusbetrieb von M 22 geschaltet
Die Ein/Pause Zeiten (sec.) sind mittels der NC-
Tastatur frei wählbar max. Wert 999.
Wird zum Beispiel der Softkey
angewählt, erscheint folgende Darstellung im
Steuerungsdisplay:

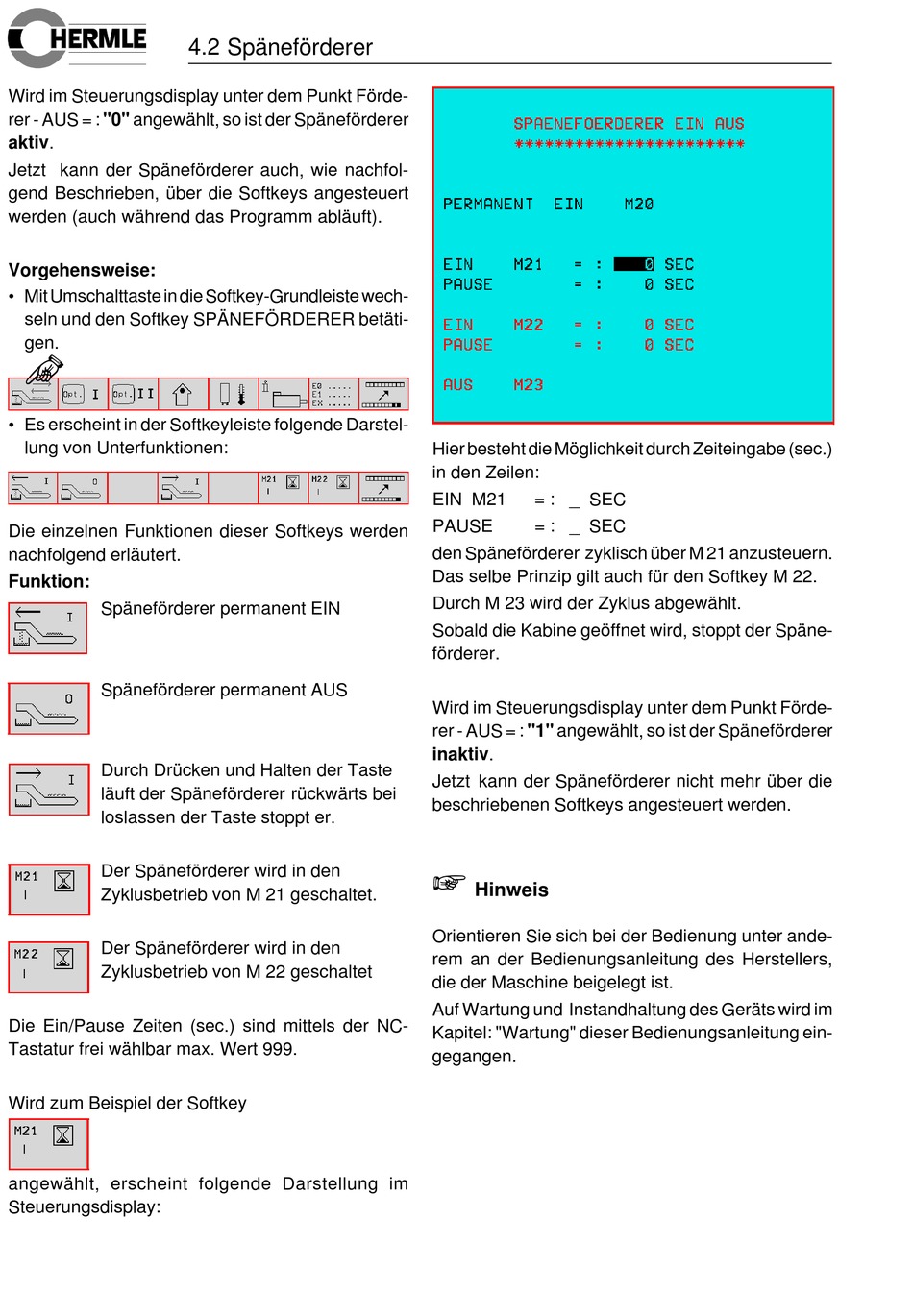

4.2 Späneförderer
Hier besteht die Möglichkeit durch Zeiteingabe (sec.)
in den Zeilen:
EIN M21
= : _ SEC
PAUSE
= : _ SEC
den Späneförderer zyklisch über M 21 anzusteuern.
Das selbe Prinzip gilt auch für den Softkey M 22.
Durch M 23 wird der Zyklus abgewählt.
Sobald die Kabine geöffnet wird, stoppt der Späne-
förderer.
Wird im Steuerungsdisplay unter dem Punkt Förde-
rer - AUS = : "1" angewählt, so ist der Späneförderer
inaktiv.
Jetzt kann der Späneförderer nicht mehr über die
beschriebenen Softkeys angesteuert werden.
+
Hinweis
Orientieren Sie sich bei der Bedienung unter ande-
rem an der Bedienungsanleitung des Herstellers,
die der Maschine beigelegt ist.
Auf Wartung und Instandhaltung des Geräts wird im
Kapitel: "Wartung" dieser Bedienungsanleitung ein-
gegangen.
