4.5 Elektronisches Handbedien-
modul
Durch Anwahl der Maschinen-Betriebsart "Elektro-
nisches Handrad" wird das Handbedienmodul akti-
viert. Alle Maschinenachsen können mit dem
Handbedienmodul angesteuert und bewegt wer-
den.
In dieser Maschinen-Betriebsart werden die Achsen
auf drei verschiedene Arten gesteuert:
• Kontinuierlich über die beiden Plus-Minus-Tasten
auf dem Handbedienmodul. Zuvor muß die ge-
wünschte Achse mit einer der Achswahltasten
angewählt werden. Die momentan aktivierte Ach-
se ist im Steuerungsdisplay mit einem Handrad-
symbol
versehen.
• Direkt mit dem elektronischen Handrad [5]. Über
eine der drei Tasten [4] am elektronischen Hand-
bedienmodul, können kleine-, mittlere- oder große
Geschwindigkeiten angewählt werden. Ein Ver-
fahren ist allerdings nur möglich, wenn eine der
Zustimmtasten [2] an der Seite des Handbedien-
moduls gedrückt ist (Betriebsart II).
Um unbeabsichtigte Achsbewegungen zu verhin-
dern, sollte der Wert der Zustellung nach Gebrauch
wieder auf Null zurückgesetzt werden.

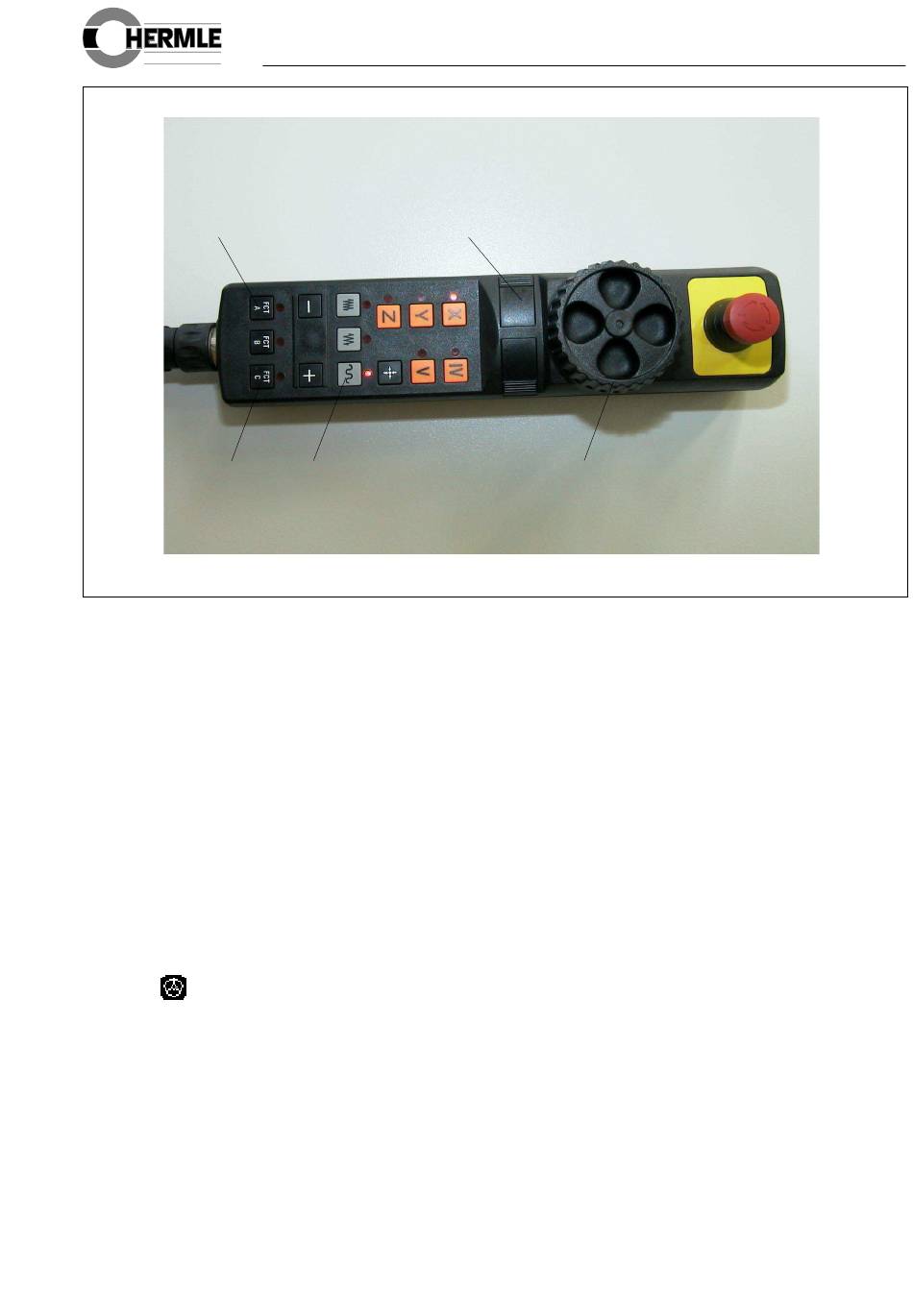

4.5 Elektronisches Handbedienmodul
4
2
5
Die Softkeyfunktionen sind in der Maschinen-Be-
triebsart "Elektronisches Handrad" und im "Manuel-
len Betrieb" identisch.
In der Betriebsart II und in der Maschinen-Betriebs-
art "Elektronisches Handrad", kann bei offener Ka-
bine und betätigter Zustimmtaste [2] ein Meßzyklus
mit der Taste FCT C [3] gestartet werden.
Ebenso ist der Drehzahlregler während der
"S"-Funktion wirksam.
Spindelanwahl über das Handbedienmodul
• Wechseln Sie in die Maschinen-Betriebsart "Elek-
tronisches Handrad".
• Stellen Sie den Schlüsselschalter auf Stellung II
• Öffnen Sie die Kabine
• Drücken Sie eine der seitlichen Zustimmtasten
[2] am Handbedienmodul und gleichzeitig die
Taste [1]. Die Spindel wird auf Tippbetrieb ge-
schaltet (Spindeldrehzahl 10 1/min).
• Lassen Sie eine der beiden Tasten los, stoppt die
Spindel wieder.
• Durch zweifaches Drücken (kurz - lang) der Taste
[1] bei betätigter Zustimmtaste [2], wird die Spindel-
selbsthaltung aktiviert, die Spindeldrehzahl ist auf
3000 1/min begrenzt.
