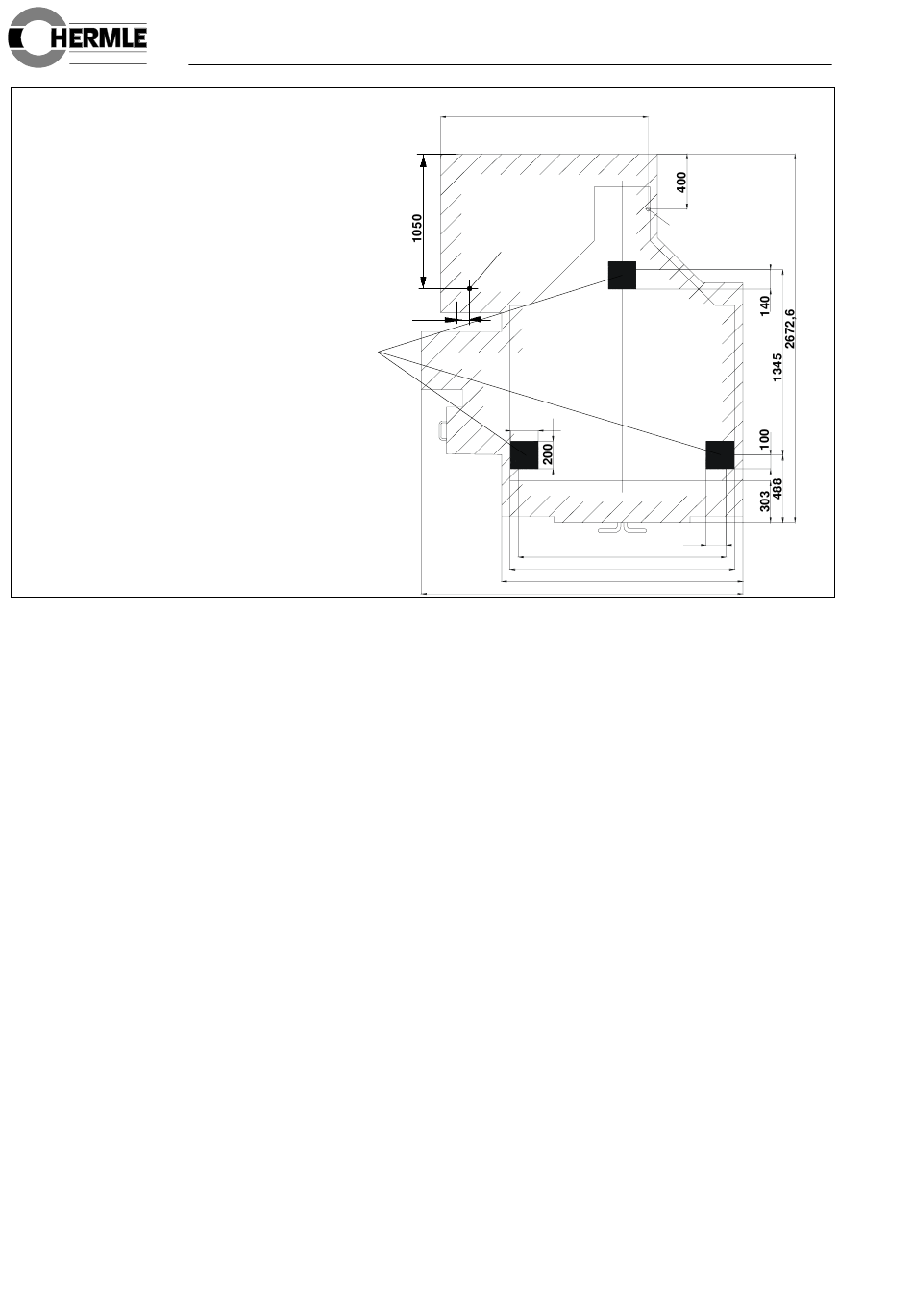

FUNDAMENTPLAN
Gesamtaufstellfläche der Maschine
Bodenbelastung bezogen auf
Gesamtaufstellfläche
2.3 Aufstellhinweise
Die hohe Präzision und Wiederholgenauigkeit die-
ses Bearbeitungszentrums erreichen Sie durch fol-
gende Betriebsvoraussetzungen:
• Erschütterungsfreier Aufstellraum, ohne Boden-
resonanzen durch benachbarte Maschinen.
• Staub-, fett- und ölfreie Aufstellfläche für die
Präzisionskeilschuhe.
• Konstante Raumtemperatur von max. 25° C
Relative Luftfeuchtigkeit ca. 65 %
Bei höchsten Genauigkeitsanforderung empfeh-
len wir einen klimatisierten Raum.
• Vermeidung von örtlicher Erwärmung oder Ab-
kühlung an der Maschine, wie z.B. durch Sonnen-
einstrahlung, Heizkörper, Zugluft etc.
• Spannungskonstante elektrische Spannungs-
versorgung mit einer zulässigen Abweichung von
+6 % / -10 %
• Stellen Sie sicher, daß die Maschine für Wartung
und Instandhaltung von allen Seiten gut zugäng-
lich ist.
2-8
2.3 Aufstellhinweise
Präzisions-
keilschuhe
5,0 m
2
ca. 1860 kg/m
1500
Elektroan-
schluss
130
200
2
2326
Präzisionskeilschuhe
Im Zubehör befinden sich 3 Präzisionskeilschuhe.
Diese haben einen Verstellbereich von 63 - 73 mm
Höhe. Schieben Sie die Präzisionskeilschuhe in der
niedrigsten Einstellung so unter die Auflageflächen
des Maschinengrundkörpers, daß die Einstellschrau-
be der beiden vorderen Präzisionskeilschuhe zur
vorderen Maschinenseite und die Einstellschraube
des hinteren Präzisionskeilschuhs zur linken
Maschinenseite zeigen (aus der Sicht des Bedie-
ners).
Durch Drehen der Einstellschraube erreichen Sie
eine waagerechte Ausrichtung des Bearbeitungs-
zentrums.
Zur Überprüfung legen Sie eine Wasserwaage am
Maschinentisch an.
Pneumatik-
anschluss
145
1504
1624
1744
