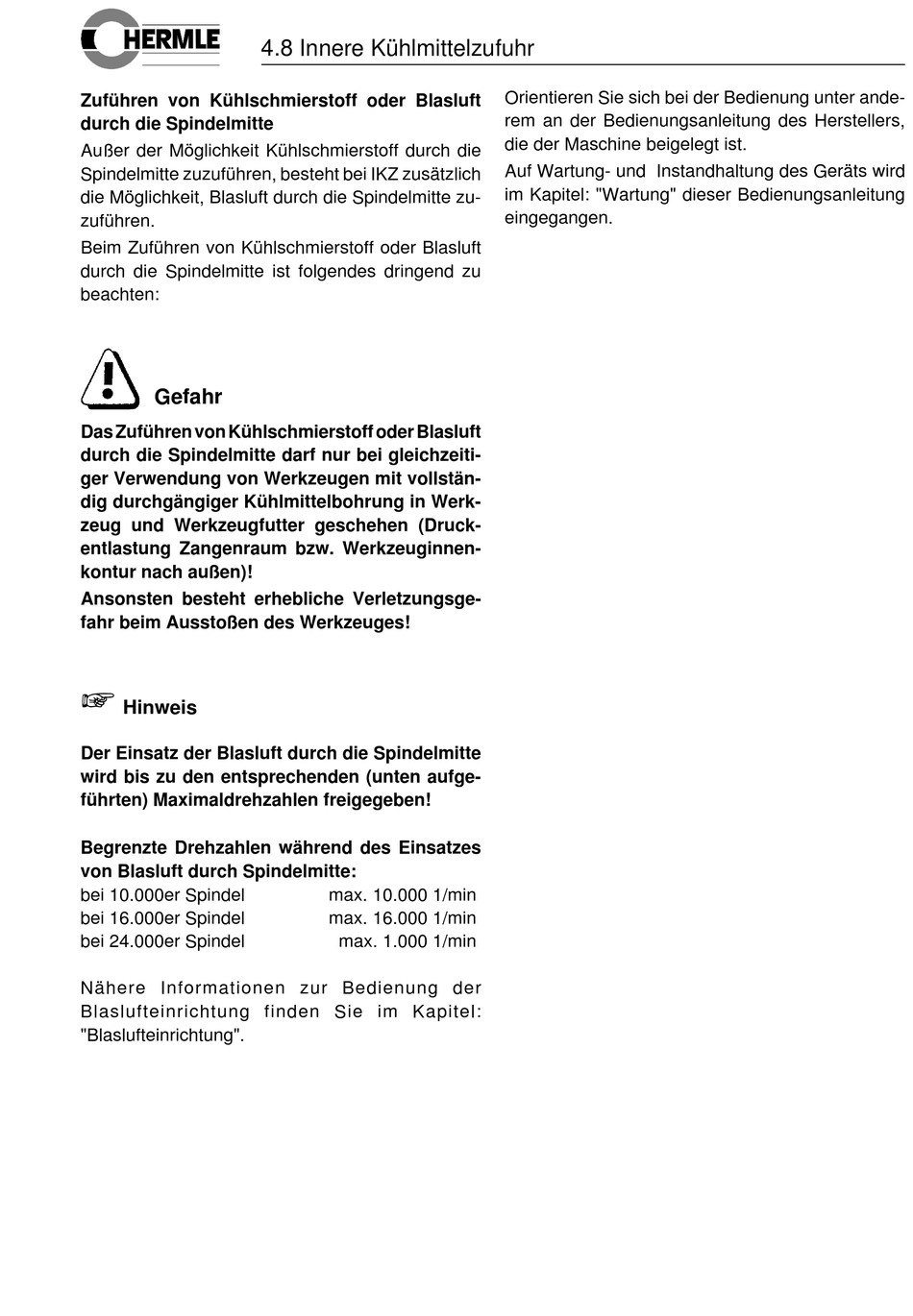

Zuführen von Kühlschmierstoff oder Blasluft
durch die Spindelmitte
Außer der Möglichkeit Kühlschmierstoff durch die
Spindelmitte zuzuführen, besteht bei IKZ zusätzlich
die Möglichkeit, Blasluft durch die Spindelmitte zu-
zuführen.
Beim Zuführen von Kühlschmierstoff oder Blasluft
durch die Spindelmitte ist folgendes dringend zu
beachten:
Gefahr
Das Zuführen von Kühlschmierstoff oder Blasluft
durch die Spindelmitte darf nur bei gleichzeiti-
ger Verwendung von Werkzeugen mit vollstän-
dig durchgängiger Kühlmittelbohrung in Werk-
zeug und Werkzeugfutter geschehen (Druck-
entlastung Zangenraum bzw. Werkzeuginnen-
kontur nach außen)!
Ansonsten besteht erhebliche Verletzungsge-
fahr beim Ausstoßen des Werkzeuges!
+
Hinweis
Der Einsatz der Blasluft durch die Spindelmitte
wird bis zu den entsprechenden (unten aufge-
führten) Maximaldrehzahlen freigegeben!
Begrenzte Drehzahlen während des Einsatzes
von Blasluft durch Spindelmitte:
bei 10.000er Spindel
bei 16.000er Spindel
bei 24.000er Spindel
Nähere Informationen zur Bedienung der
Blaslufteinrichtung finden Sie im Kapitel:
"Blaslufteinrichtung".
4.8 Innere Kühlmittelzufuhr
max. 10.000 1/min
max. 16.000 1/min
max. 1.000 1/min
Orientieren Sie sich bei der Bedienung unter ande-
rem an der Bedienungsanleitung des Herstellers,
die der Maschine beigelegt ist.
Auf Wartung- und Instandhaltung des Geräts wird
im Kapitel: "Wartung" dieser Bedienungsanleitung
eingegangen.
