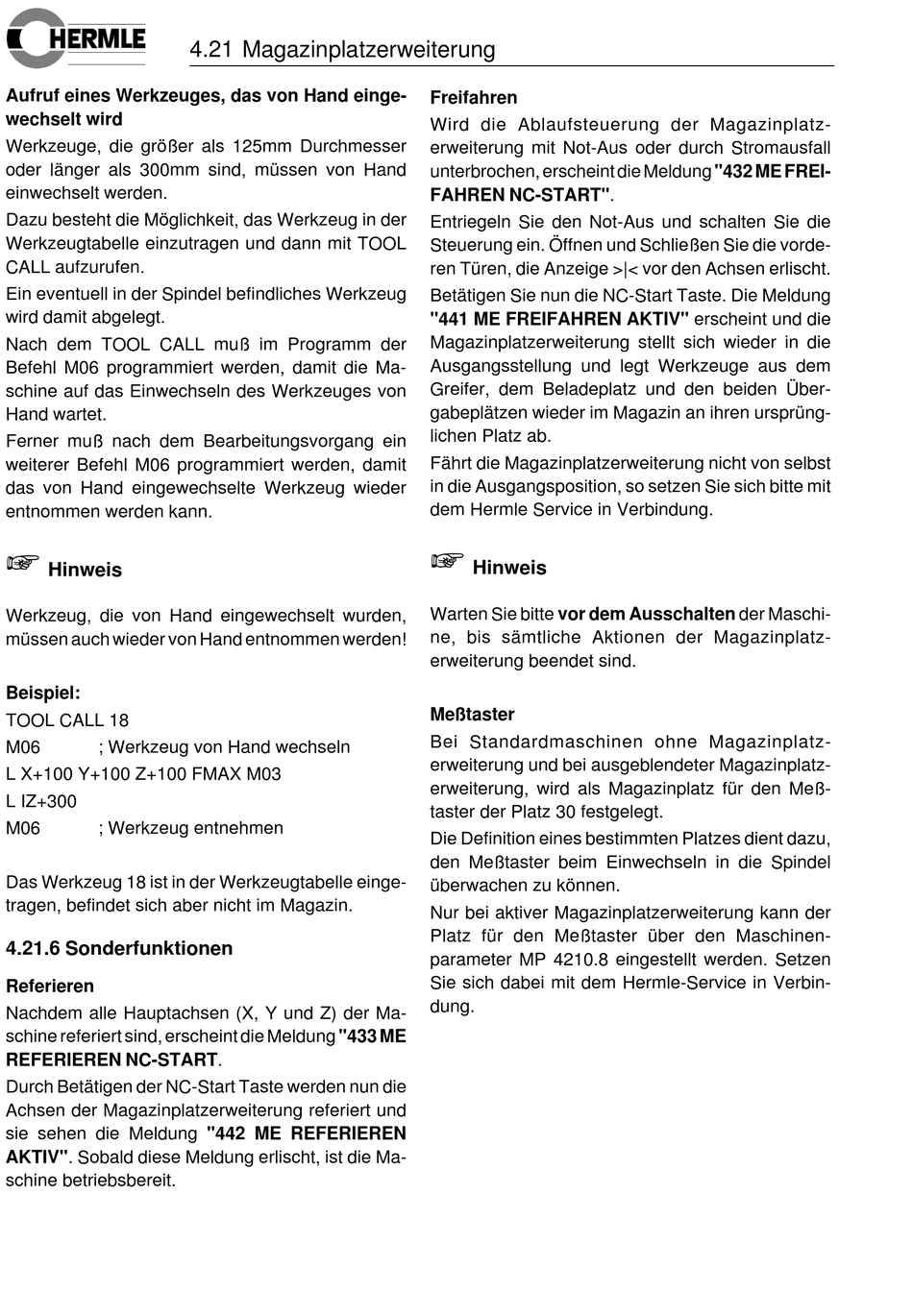

Aufruf eines Werkzeuges, das von Hand einge-
wechselt wird
Werkzeuge, die größer als 125mm Durchmesser
oder länger als 300mm sind, müssen von Hand
einwechselt werden.
Dazu besteht die Möglichkeit, das Werkzeug in der
Werkzeugtabelle einzutragen und dann mit TOOL
CALL aufzurufen.
Ein eventuell in der Spindel befindliches Werkzeug
wird damit abgelegt.
Nach dem TOOL CALL muß im Programm der
Befehl M06 programmiert werden, damit die Ma-
schine auf das Einwechseln des Werkzeuges von
Hand wartet.
Ferner muß nach dem Bearbeitungsvorgang ein
weiterer Befehl M06 programmiert werden, damit
das von Hand eingewechselte Werkzeug wieder
entnommen werden kann.
+
Hinweis
Werkzeug, die von Hand eingewechselt wurden,
müssen auch wieder von Hand entnommen werden!
Beispiel:
TOOL CALL 18
M06
; Werkzeug von Hand wechseln
L X+100 Y+100 Z+100 FMAX M03
L IZ+300
M06
; Werkzeug entnehmen
Das Werkzeug 18 ist in der Werkzeugtabelle einge-
tragen, befindet sich aber nicht im Magazin.
4.21.6 Sonderfunktionen
Referieren
Nachdem alle Hauptachsen (X, Y und Z) der Ma-
schine referiert sind, erscheint die Meldung "433 ME
REFERIEREN NC-START.
Durch Betätigen der NC-Start Taste werden nun die
Achsen der Magazinplatzerweiterung referiert und
sie sehen die Meldung "442 ME REFERIEREN
AKTIV". Sobald diese Meldung erlischt, ist die Ma-
schine betriebsbereit.
4.21 Magazinplatzerweiterung
Freifahren
Wird die Ablaufsteuerung der Magazinplatz-
erweiterung mit Not-Aus oder durch Stromausfall
unterbrochen, erscheint die Meldung "432 ME FREI-
FAHREN NC-START".
Entriegeln Sie den Not-Aus und schalten Sie die
Steuerung ein. Öffnen und Schließen Sie die vorde-
ren Türen, die Anzeige >|< vor den Achsen erlischt.
Betätigen Sie nun die NC-Start Taste. Die Meldung
"441 ME FREIFAHREN AKTIV" erscheint und die
Magazinplatzerweiterung stellt sich wieder in die
Ausgangsstellung und legt Werkzeuge aus dem
Greifer, dem Beladeplatz und den beiden Über-
gabeplätzen wieder im Magazin an ihren ursprüng-
lichen Platz ab.
Fährt die Magazinplatzerweiterung nicht von selbst
in die Ausgangsposition, so setzen Sie sich bitte mit
dem Hermle Service in Verbindung.
+
Hinweis
Warten Sie bitte vor dem Ausschalten der Maschi-
ne, bis sämtliche Aktionen der Magazinplatz-
erweiterung beendet sind.
Meßtaster
Bei Standardmaschinen ohne Magazinplatz-
erweiterung und bei ausgeblendeter Magazinplatz-
erweiterung, wird als Magazinplatz für den Meß-
taster der Platz 30 festgelegt.
Die Definition eines bestimmten Platzes dient dazu,
den Meßtaster beim Einwechseln in die Spindel
überwachen zu können.
Nur bei aktiver Magazinplatzerweiterung kann der
Platz für den Meßtaster über den Maschinen-
parameter MP 4210.8 eingestellt werden. Setzen
Sie sich dabei mit dem Hermle-Service in Verbin-
dung.
