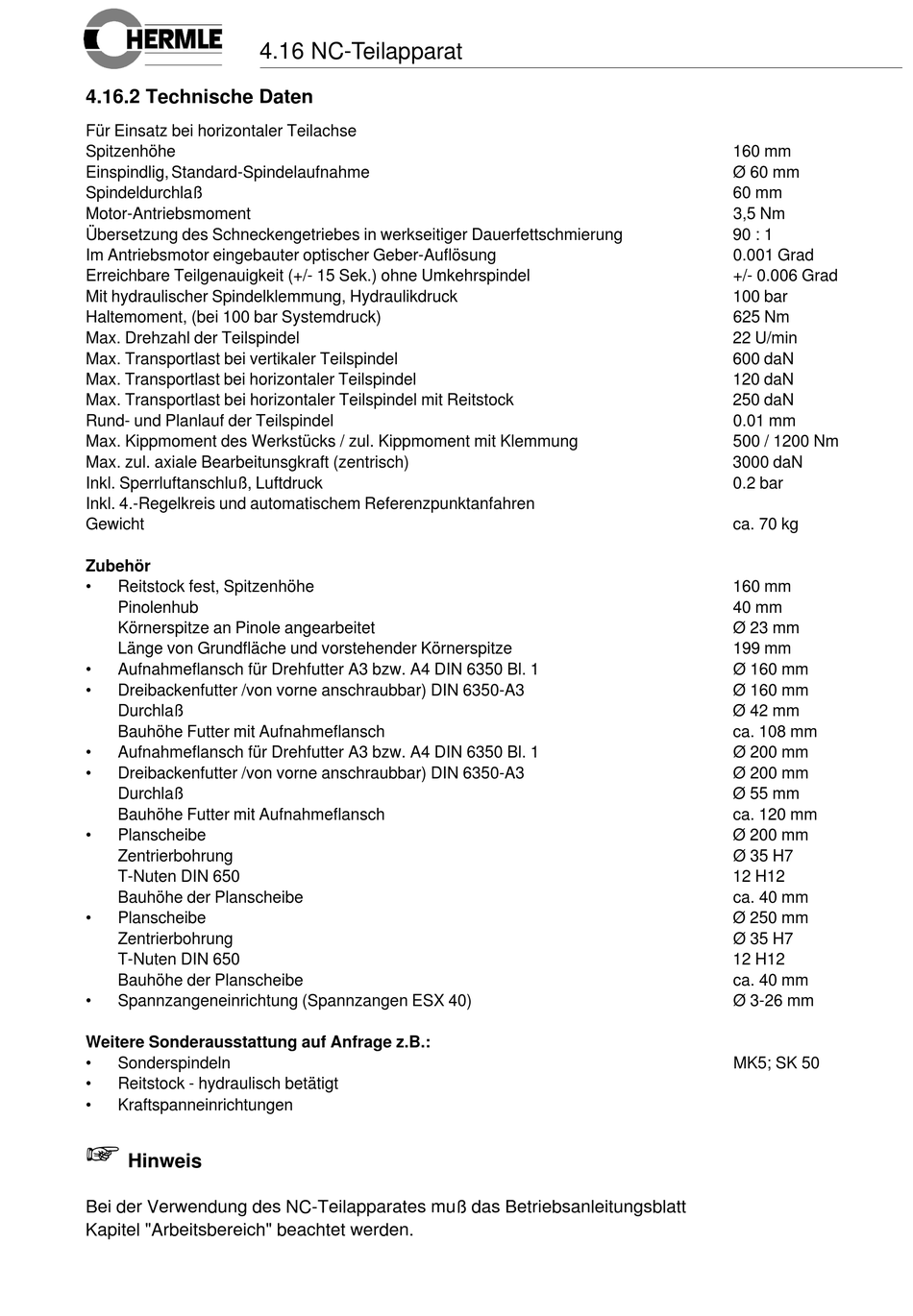

4.16.2 Technische Daten

Für Einsatz bei horizontaler Teilachse
Spitzenhöhe
Einspindlig, Standard-Spindelaufnahme
Spindeldurchlaß
Motor-Antriebsmoment
Übersetzung des Schneckengetriebes in werkseitiger Dauerfettschmierung
Im Antriebsmotor eingebauter optischer Geber-Auflösung
Erreichbare Teilgenauigkeit (+/- 15 Sek.) ohne Umkehrspindel
Mit hydraulischer Spindelklemmung, Hydraulikdruck
Haltemoment, (bei 100 bar Systemdruck)
Max. Drehzahl der Teilspindel
Max. Transportlast bei vertikaler Teilspindel
Max. Transportlast bei horizontaler Teilspindel
Max. Transportlast bei horizontaler Teilspindel mit Reitstock
Rund- und Planlauf der Teilspindel
Max. Kippmoment des Werkstücks / zul. Kippmoment mit Klemmung
Max. zul. axiale Bearbeitunsgkraft (zentrisch)
Inkl. Sperrluftanschluß, Luftdruck
Inkl. 4.-Regelkreis und automatischem Referenzpunktanfahren
Gewicht
Zubehör
• Reitstock fest, Spitzenhöhe
Pinolenhub
Körnerspitze an Pinole angearbeitet
Länge von Grundfläche und vorstehender Körnerspitze
• Aufnahmeflansch für Drehfutter A3 bzw. A4 DIN 6350 Bl. 1
• Dreibackenfutter /von vorne anschraubbar) DIN 6350-A3
Durchlaß
Bauhöhe Futter mit Aufnahmeflansch
• Aufnahmeflansch für Drehfutter A3 bzw. A4 DIN 6350 Bl. 1
• Dreibackenfutter /von vorne anschraubbar) DIN 6350-A3
Durchlaß
Bauhöhe Futter mit Aufnahmeflansch
• Planscheibe
Zentrierbohrung
T-Nuten DIN 650
Bauhöhe der Planscheibe
• Planscheibe
Zentrierbohrung
T-Nuten DIN 650
Bauhöhe der Planscheibe
• Spannzangeneinrichtung (Spannzangen ESX 40)
Weitere Sonderausstattung auf Anfrage z.B.:
• Sonderspindeln
• Reitstock - hydraulisch betätigt
• Kraftspanneinrichtungen
+
Hinweis
Bei der Verwendung des NC-Teilapparates muß das Betriebsanleitungsblatt
Kapitel "Arbeitsbereich" beachtet werden.
4.16 NC-Teilapparat
160 mm
Ø 60 mm
60 mm
3,5 Nm
90 : 1
0.001 Grad
+/- 0.006 Grad
100 bar
625 Nm
22 U/min
600 daN
120 daN
250 daN
0.01 mm
500 / 1200 Nm
3000 daN
0.2 bar
ca. 70 kg
160 mm
40 mm
Ø 23 mm
199 mm
Ø 160 mm
Ø 160 mm
Ø 42 mm
ca. 108 mm
Ø 200 mm
Ø 200 mm
Ø 55 mm
ca. 120 mm
Ø 200 mm
Ø 35 H7
12 H12
ca. 40 mm
Ø 250 mm
Ø 35 H7
12 H12
ca. 40 mm
Ø 3-26 mm
MK5; SK 50
