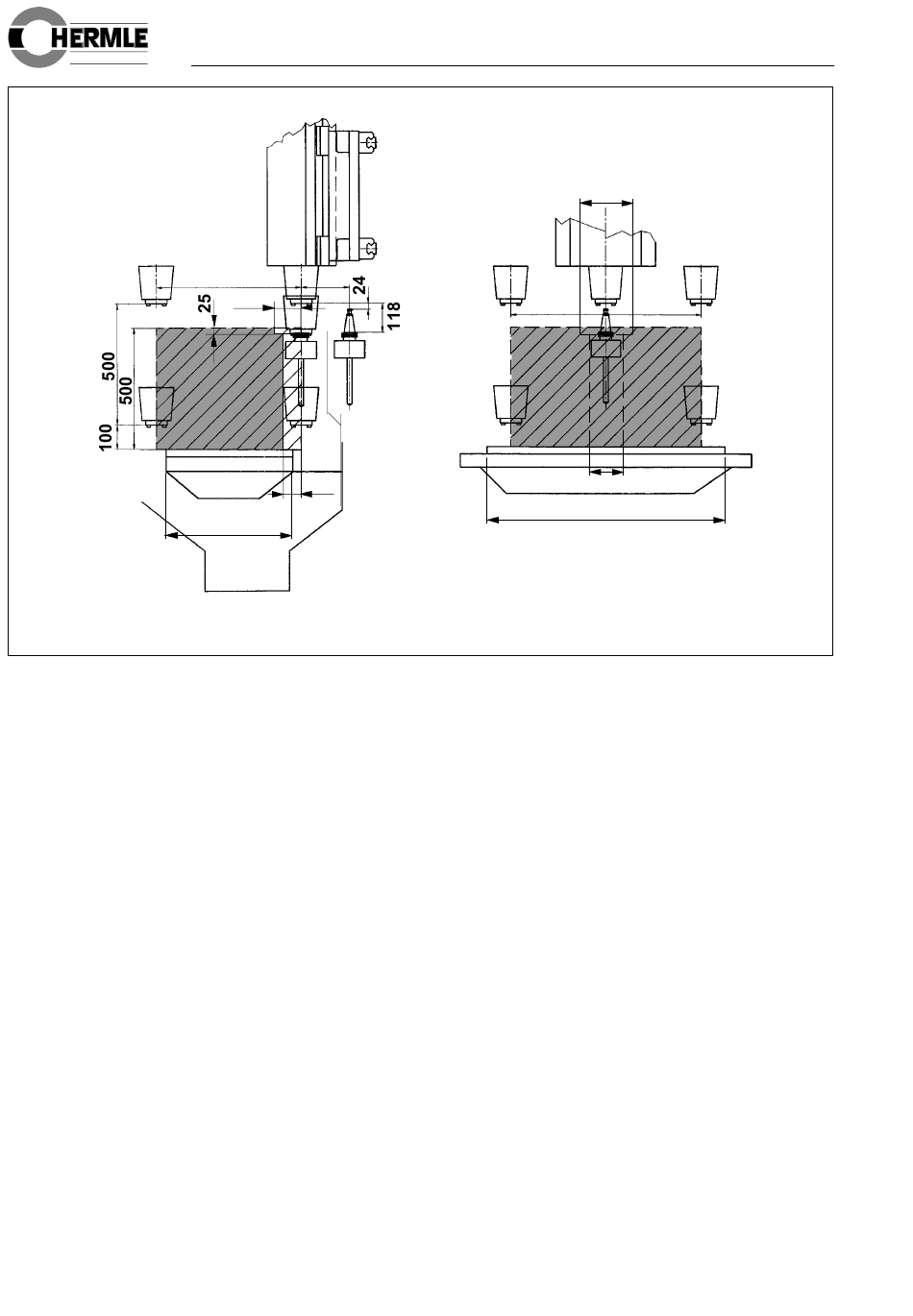

1.5 Arbeitsbereich
Der nutzbare Arbeitsbereich des BAZ beträgt in
den Achsen:
X-Achse
800 mm
Y-Achse
600 mm
Z-Achse
500 mm
+
Hinweis
Kollisionsgefahr
Die maximale Werkstückgröße wurde grau hin-
terlegt.
Bitte beachten Sie die Werkstückaussparungen
für den Werkzeugwechsel.
1-10
1.5 Arbeitsbereich
200
600
110
2
1
70
560
1 = Werkzeug steht im Magazin
2 = Werkzeug wurde in den Arbeitsraum gewechselt
Arbeitsraum mittels Kran beladen
Bei Werkstücken, welche von oben mit dem Kran in den
Arbeitsraum beladen werden, stört die Spindel im Ar-
beitsraum. Diese kann mittels M 16 automatisch ins
Magazin gefahren werden.
Folgende Grundvoraussetzungen müßen erfüllt sein:
• Schlüsselschalter in Stellung II
• Es darf sich kein Werkzeug in der Spindel befinden
• Betriebsart "Manuell" angewählt
Nach dem Beladen schließen Sie die Türe und starten
mittels NC-START. Die Spindel wird automatisch aus
dem Magazin freigefahren.
Ø 220
800
Ø 140
1000
