5.5 Werkzeug-Spannsystem warten
Halten Sie zur Schonung der Arbeitsspindel unbe-
dingt folgende Arbeitsregeln ein:
• Verwenden Sie ausschließlich neue oder geprüfte
Werkzeugschäfte.
Die verwendeten Werkzeugschäfte müssen der
Qualitätsklasse AT4 entsprechen.
(Kegeltoleranz DIN 7178 Teil 1)
• Spindelkegel und Werkzeugschaft müssen abso-
lut sauber sein.
Der Werkzeugschaft ist vor dem Einsetzen in die
Spindel bzw. in das Werkzeugmagazin gründlich
von Schneidöl und Spänen zu reinigen. Achten
Sie darauf, daß nicht mehr benötigte Werkzeuge
nach einer Umrüstung entfernt, sofort gereinigt
und eingefettet werden.
Zum Reinigen von Spindelkegel und Werkzeug-
schaft nur die dafür vorgesehenen Geräte ver-
wenden. Konusreiniger, Lederlappen oder fussel-
freie Tücher verwenden.
Ein aus Holz gefertigter Konusreiniger ist im Zube-
hör der Maschine enthalten.
• Sondern Sie beschädigte Werkzeugkegel unver-
züglich aus.
• Verwenden Sie nur Anzugsbolzen, die für das
eingebaute Werkzeug-Spannsystem geeignet
sind.
Sondern Sie beschädigte Anzugsbolzen unver-
züglich aus.
Ziehen Sie die Anzugsbolzen im Werkzeugschaft
immer fest an.
• Fetten Sie alle Werkzeugschäfte mehrmals wö-
chentlich ein. Dadurch verhindern Sie Passungs-
rost und eine mögliche Kaltverschweißung der
Werkzeugschäfte mit dem Spindelkegel.
Verwenden Sie dazu ausschließlich folgende Fetts-
orte:
Altemp QNB 50 der Fa. Klüber
• Führen Sie beim manuellen Einwechseln das
Werkzeug vorsichtig in die Spindel ein, um den
Spindelkegel nicht zu beschädigen.
Prüfen Sie den richtigen Sitz des Werkzeugs.
• Verwenden Sie Werkzeugschäfte und Anzugs-
bolzen nicht wechselweise in mehreren Maschi-
nen.
5-10
5.5 Werkzeug-Spannsystem warten
• Prüfen Sie halbjährlich die Spannkraft (Einzugs-
kraft) der Arbeitsspindel mit einem entsprechen-
den Meßgerät und orientieren Sie sich dabei an
den Angaben im Kapitel „Technische Daten", die-
ser Betriebsanleitung.
Fragen Sie unsere Service-Abteilung. Wir führen
diese Messungen gerne bei Ihrer Maschine durch.
Prüfen des Status des Werkzeugspannsystems:
Vorgehensweise:
• Mit Umschalttaste in die Softkey-Grundleiste wech-
seln und den Softkey SERVICE MASCHINE be-
tätigen
<

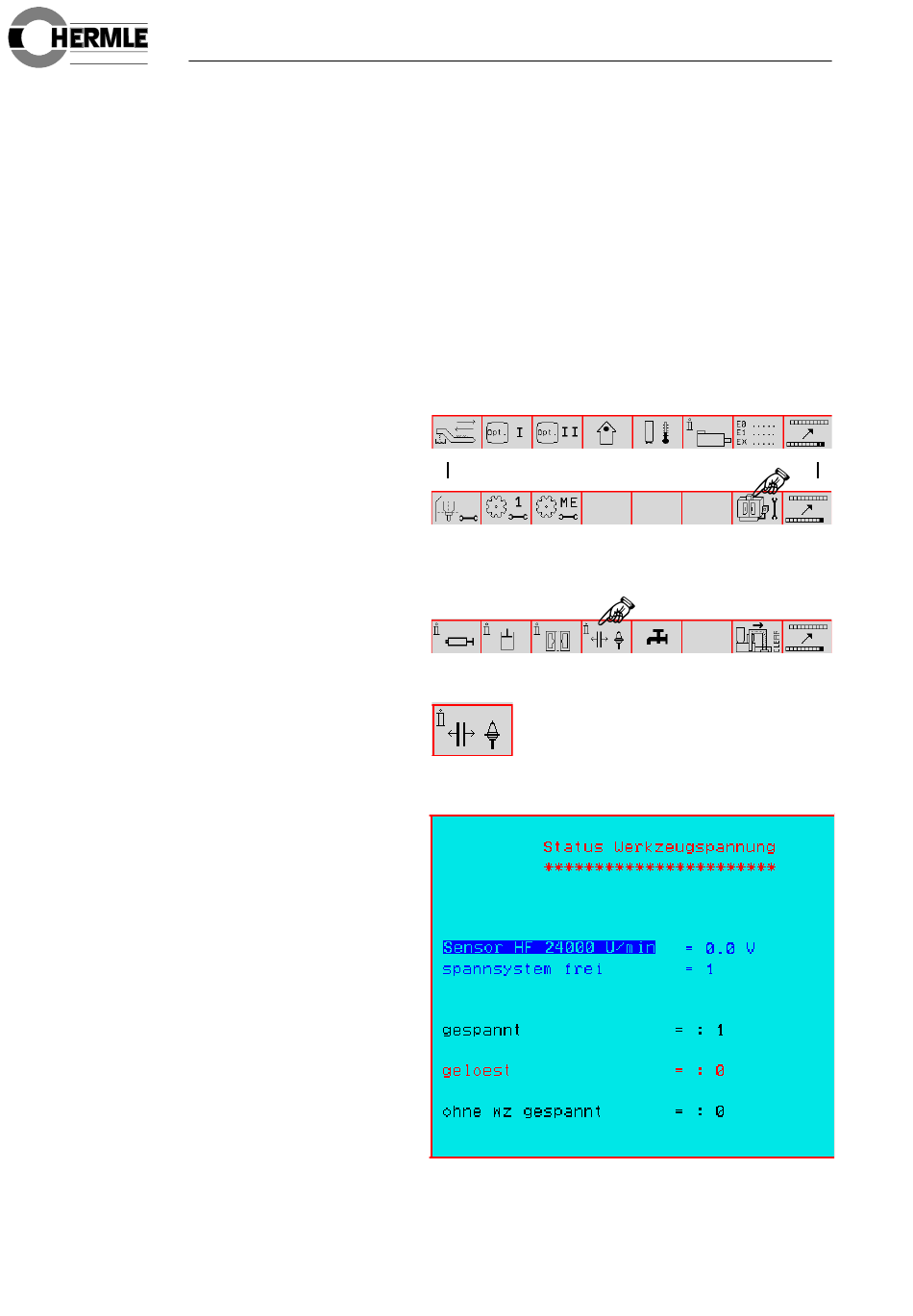

• Es erscheint in der Softkeyleiste folgende Darstel-
lung von Unterfunktionen:
Durch Betätigen des Softkey
wird der Status des Werkzeugspannsystems wie
folgt im Steuerungsdisplay angezeigt:
Anzeige:
1 - trifft zu
0 - trifft nicht zu
>
