Referenzpunktschalter,
Druckschalter Klemmung gelöst
Leistungsstecker
Servomotor

4.16.3 An- und Abbau - NC-Teilapparat

Anbau des NC-Teilapparats
Um den NC-Teilapparat auf dem Maschinentisch
anzubauen, gehen Sie folgendermaßen vor :
• Ringschraube in der Haltebohrung festschrau-
ben.
• NC-Teilapparat mit geeignetem Hebezeug an der
Ringschraube aufnehmen und vorsichtig zur Ma-
schine transportieren.
• Die Anlageflächen gründlich von Schmutz und
Spänen reinigen und mit einem Rostschutzmittel
einsprühen.
• Anschraubplatte des NC-Teilapparats auf die
Tischplatte aufsetzen und mit Halteschrauben be-
festigen.
• Maschinen-Hauptschalter am Schaltschrank auf
"0" stellen [1].

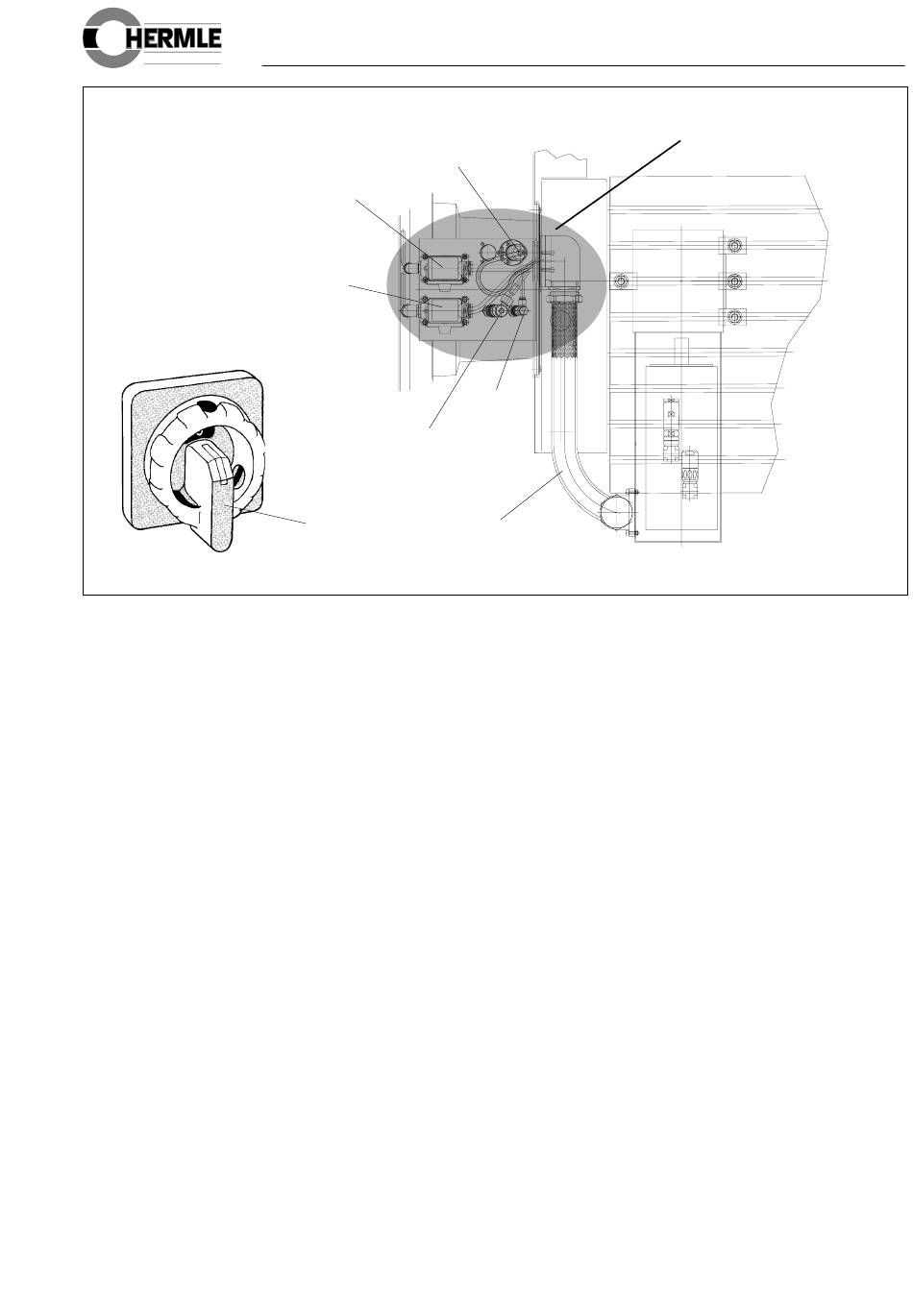

• Abdeckblech des Anschlußsystems im Arbeits-
raum durch lösen der Schrauben entfernen.
• Schutzschlauch [2] in die dafür vorgesehene Aus-
sparung einhängen.
4.16 NC-Teilapparat
Signalstecker
Rotorlagegeber
Hydraulische Klemmung,
Rundachse
1
Anschlußsystem 4. Achse
Sperrluft
2
• Anschlüsse für:
- Signalstecker Rotorlagegeber
- Referenzpunktschalter,
Druckschalter Klemmung gelöst
- Leistungsstecker Servomotor
- Hydraulische Klemmung, Rundachse
- Sperrluft
wie in der oben aufgeführten Zeichnung anbringen.
• Abdeckblech des Anschlußsystems wieder an-
schrauben.
• Schalten Sie den Hauptschalter [1] ein und neh-
men Sie die Maschine in Betrieb.
