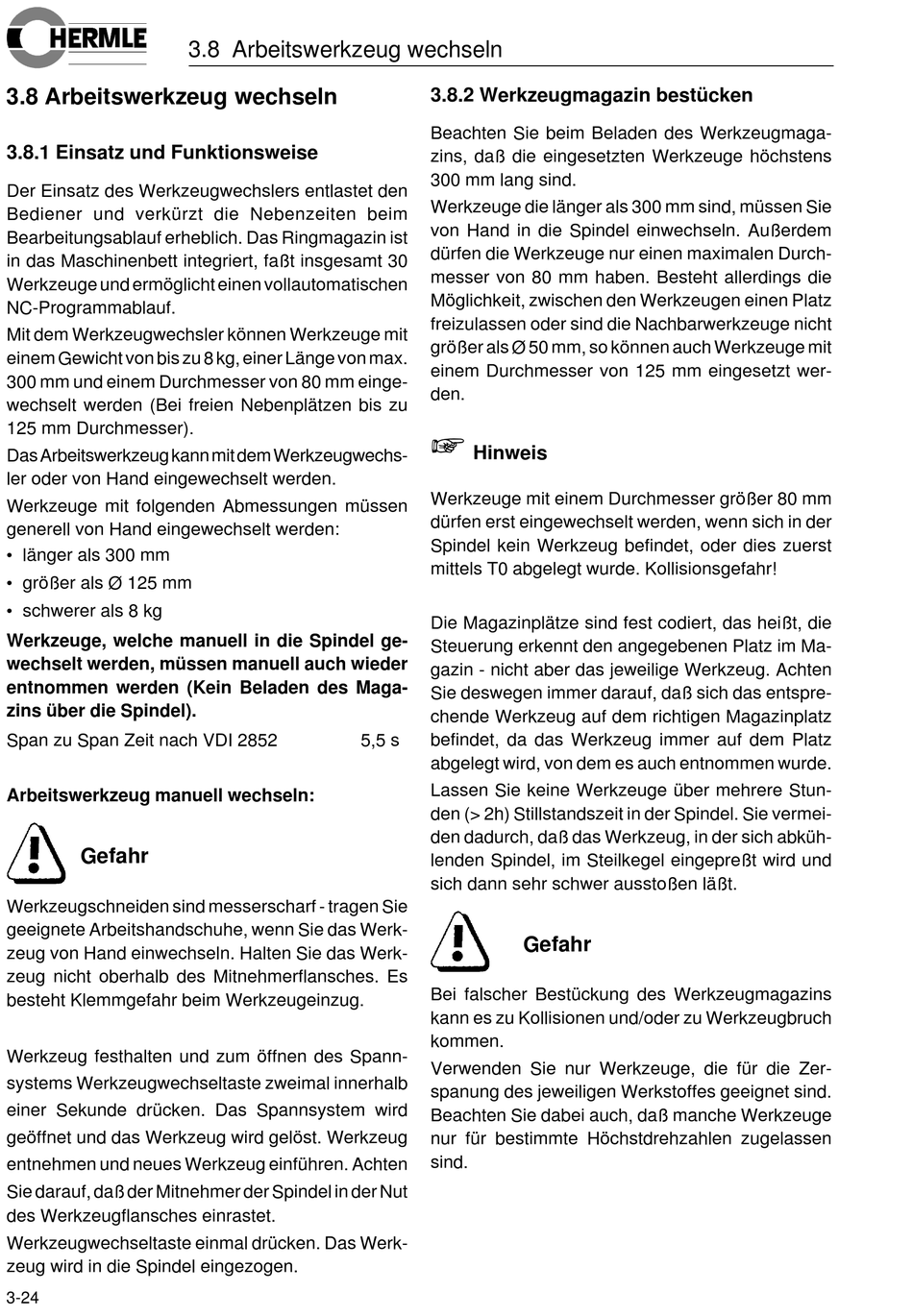

3.8 Arbeitswerkzeug wechseln
3.8.1 Einsatz und Funktionsweise
Der Einsatz des Werkzeugwechslers entlastet den
Bediener und verkürzt die Nebenzeiten beim
Bearbeitungsablauf erheblich. Das Ringmagazin ist
in das Maschinenbett integriert, faßt insgesamt 30
Werkzeuge und ermöglicht einen vollautomatischen
NC-Programmablauf.
Mit dem Werkzeugwechsler können Werkzeuge mit
einem Gewicht von bis zu 8 kg, einer Länge von max.
300 mm und einem Durchmesser von 80 mm einge-
wechselt werden (Bei freien Nebenplätzen bis zu
125 mm Durchmesser).
Das Arbeitswerkzeug kann mit dem Werkzeugwechs-
ler oder von Hand eingewechselt werden.
Werkzeuge mit folgenden Abmessungen müssen
generell von Hand eingewechselt werden:
• länger als 300 mm
• größer als Ø 125 mm
• schwerer als 8 kg
Werkzeuge, welche manuell in die Spindel ge-
wechselt werden, müssen manuell auch wieder
entnommen werden (Kein Beladen des Maga-
zins über die Spindel).
Span zu Span Zeit nach VDI 2852
Arbeitswerkzeug manuell wechseln:
Gefahr
Werkzeugschneiden sind messerscharf - tragen Sie
geeignete Arbeitshandschuhe, wenn Sie das Werk-
zeug von Hand einwechseln. Halten Sie das Werk-
zeug nicht oberhalb des Mitnehmerflansches. Es
besteht Klemmgefahr beim Werkzeugeinzug.
Werkzeug festhalten und zum öffnen des Spann-
systems Werkzeugwechseltaste zweimal innerhalb
einer Sekunde drücken. Das Spannsystem wird
geöffnet und das Werkzeug wird gelöst. Werkzeug
entnehmen und neues Werkzeug einführen. Achten
Sie darauf, daß der Mitnehmer der Spindel in der Nut
des Werkzeugflansches einrastet.
Werkzeugwechseltaste einmal drücken. Das Werk-
zeug wird in die Spindel eingezogen.
3-24
3.8 Arbeitswerkzeug wechseln
5,5 s
3.8.2 Werkzeugmagazin bestücken
Beachten Sie beim Beladen des Werkzeugmaga-
zins, daß die eingesetzten Werkzeuge höchstens
300 mm lang sind.
Werkzeuge die länger als 300 mm sind, müssen Sie
von Hand in die Spindel einwechseln. Außerdem
dürfen die Werkzeuge nur einen maximalen Durch-
messer von 80 mm haben. Besteht allerdings die
Möglichkeit, zwischen den Werkzeugen einen Platz
freizulassen oder sind die Nachbarwerkzeuge nicht
größer als Ø 50 mm, so können auch Werkzeuge mit
einem Durchmesser von 125 mm eingesetzt wer-
den.
+
Hinweis
Werkzeuge mit einem Durchmesser größer 80 mm
dürfen erst eingewechselt werden, wenn sich in der
Spindel kein Werkzeug befindet, oder dies zuerst
mittels T0 abgelegt wurde. Kollisionsgefahr!
Die Magazinplätze sind fest codiert, das heißt, die
Steuerung erkennt den angegebenen Platz im Ma-
gazin - nicht aber das jeweilige Werkzeug. Achten
Sie deswegen immer darauf, daß sich das entspre-
chende Werkzeug auf dem richtigen Magazinplatz
befindet, da das Werkzeug immer auf dem Platz
abgelegt wird, von dem es auch entnommen wurde.
Lassen Sie keine Werkzeuge über mehrere Stun-
den (> 2h) Stillstandszeit in der Spindel. Sie vermei-
den dadurch, daß das Werkzeug, in der sich abküh-
lenden Spindel, im Steilkegel eingepreßt wird und
sich dann sehr schwer ausstoßen läßt.
Gefahr
Bei falscher Bestückung des Werkzeugmagazins
kann es zu Kollisionen und/oder zu Werkzeugbruch
kommen.
Verwenden Sie nur Werkzeuge, die für die Zer-
spanung des jeweiligen Werkstoffes geeignet sind.
Beachten Sie dabei auch, daß manche Werkzeuge
nur für bestimmte Höchstdrehzahlen zugelassen
sind.
