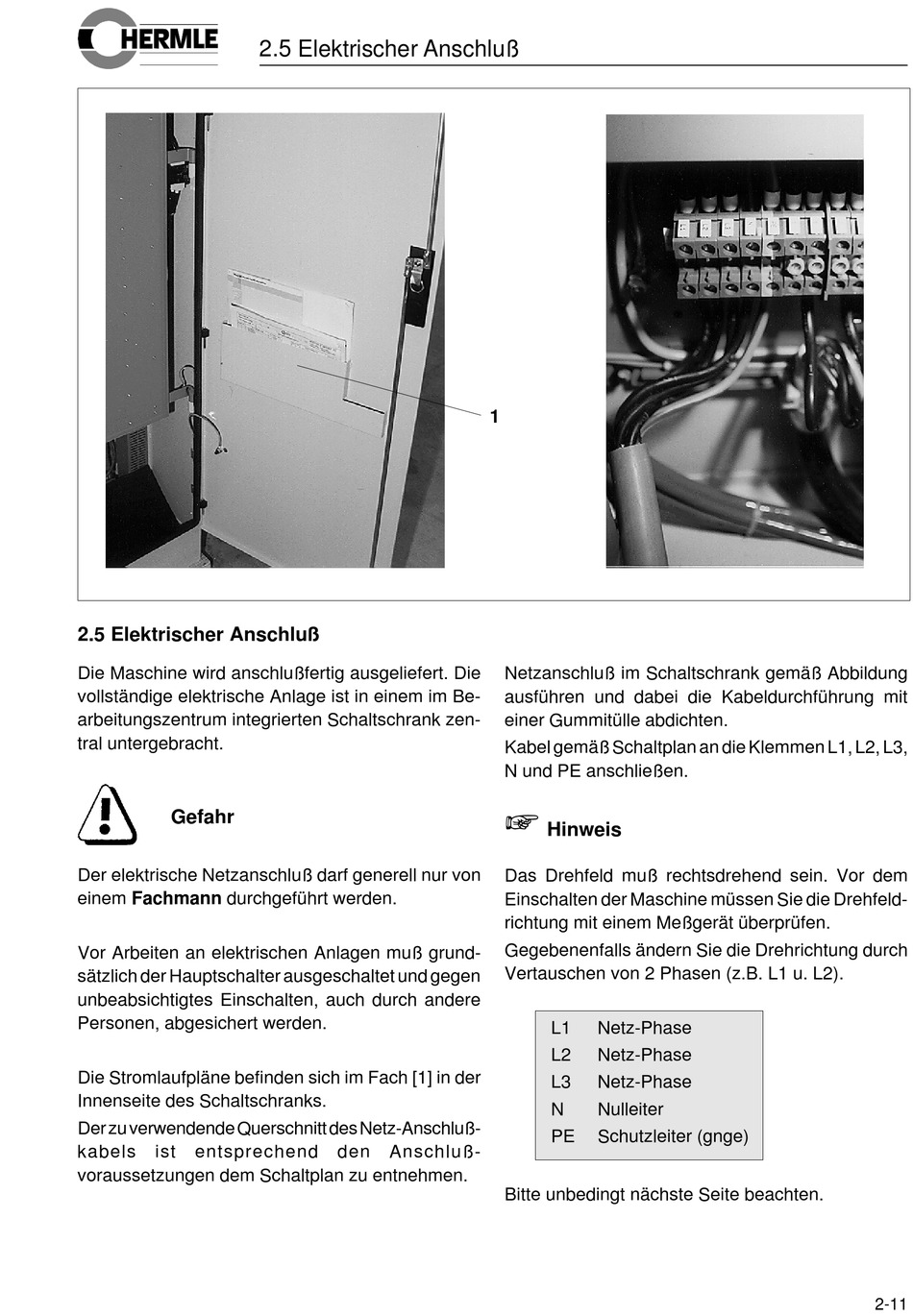

2.5 Elektrischer Anschluß
Die Maschine wird anschlußfertig ausgeliefert. Die
vollständige elektrische Anlage ist in einem im Be-
arbeitungszentrum integrierten Schaltschrank zen-
tral untergebracht.
Gefahr
Der elektrische Netzanschluß darf generell nur von
einem Fachmann durchgeführt werden.
Vor Arbeiten an elektrischen Anlagen muß grund-
sätzlich der Hauptschalter ausgeschaltet und gegen
unbeabsichtigtes Einschalten, auch durch andere
Personen, abgesichert werden.
Die Stromlaufpläne befinden sich im Fach [1] in der
Innenseite des Schaltschranks.
Der zu verwendende Querschnitt des Netz-Anschluß-
kabels
ist
entsprechend
voraussetzungen dem Schaltplan zu entnehmen.
2.5 Elektrischer Anschluß
den
Anschluß-
1
Netzanschluß im Schaltschrank gemäß Abbildung
ausführen und dabei die Kabeldurchführung mit
einer Gummitülle abdichten.
Kabel gemäß Schaltplan an die Klemmen L1, L2, L3,
N und PE anschließen.
+
Hinweis
Das Drehfeld muß rechtsdrehend sein. Vor dem
Einschalten der Maschine müssen Sie die Drehfeld-
richtung mit einem Meßgerät überprüfen.
Gegebenenfalls ändern Sie die Drehrichtung durch
Vertauschen von 2 Phasen (z.B. L1 u. L2).
L1
Netz-Phase
L2
Netz-Phase
L3
Netz-Phase
N
Nulleiter
PE
Schutzleiter (gnge)
Bitte unbedingt nächste Seite beachten.
2-11
