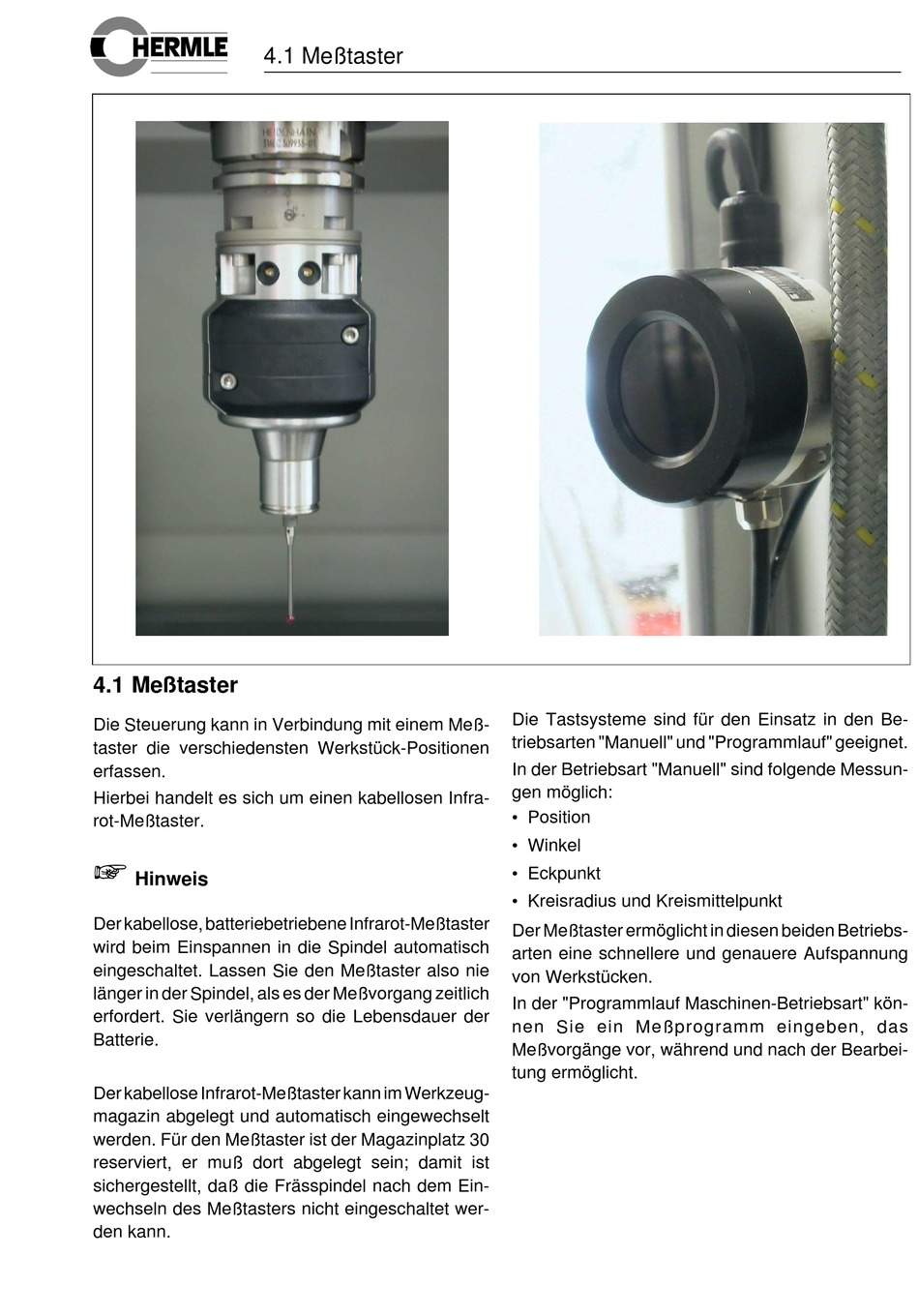

4.1 Meßtaster
4.1 Meßtaster
Die Steuerung kann in Verbindung mit einem Meß-
taster die verschiedensten Werkstück-Positionen
erfassen.
Hierbei handelt es sich um einen kabellosen Infra-
rot-Meßtaster.
+
Hinweis
Der kabellose, batteriebetriebene Infrarot-Meßtaster
wird beim Einspannen in die Spindel automatisch
eingeschaltet. Lassen Sie den Meßtaster also nie
länger in der Spindel, als es der Meßvorgang zeitlich
erfordert. Sie verlängern so die Lebensdauer der
Batterie.
Der kabellose Infrarot-Meßtaster kann im Werkzeug-
magazin abgelegt und automatisch eingewechselt
werden. Für den Meßtaster ist der Magazinplatz 30
reserviert, er muß dort abgelegt sein; damit ist
sichergestellt, daß die Frässpindel nach dem Ein-
wechseln des Meßtasters nicht eingeschaltet wer-
den kann.
Die Tastsysteme sind für den Einsatz in den Be-
triebsarten "Manuell" und "Programmlauf" geeignet.
In der Betriebsart "Manuell" sind folgende Messun-
gen möglich:
• Position
• Winkel
• Eckpunkt
• Kreisradius und Kreismittelpunkt
Der Meßtaster ermöglicht in diesen beiden Betriebs-
arten eine schnellere und genauere Aufspannung
von Werkstücken.
In der "Programmlauf Maschinen-Betriebsart" kön-
nen Sie ein Meßprogramm eingeben, das
Meßvorgänge vor, während und nach der Bearbei-
tung ermöglicht.
