4.21.4 Magazinkonfiguration

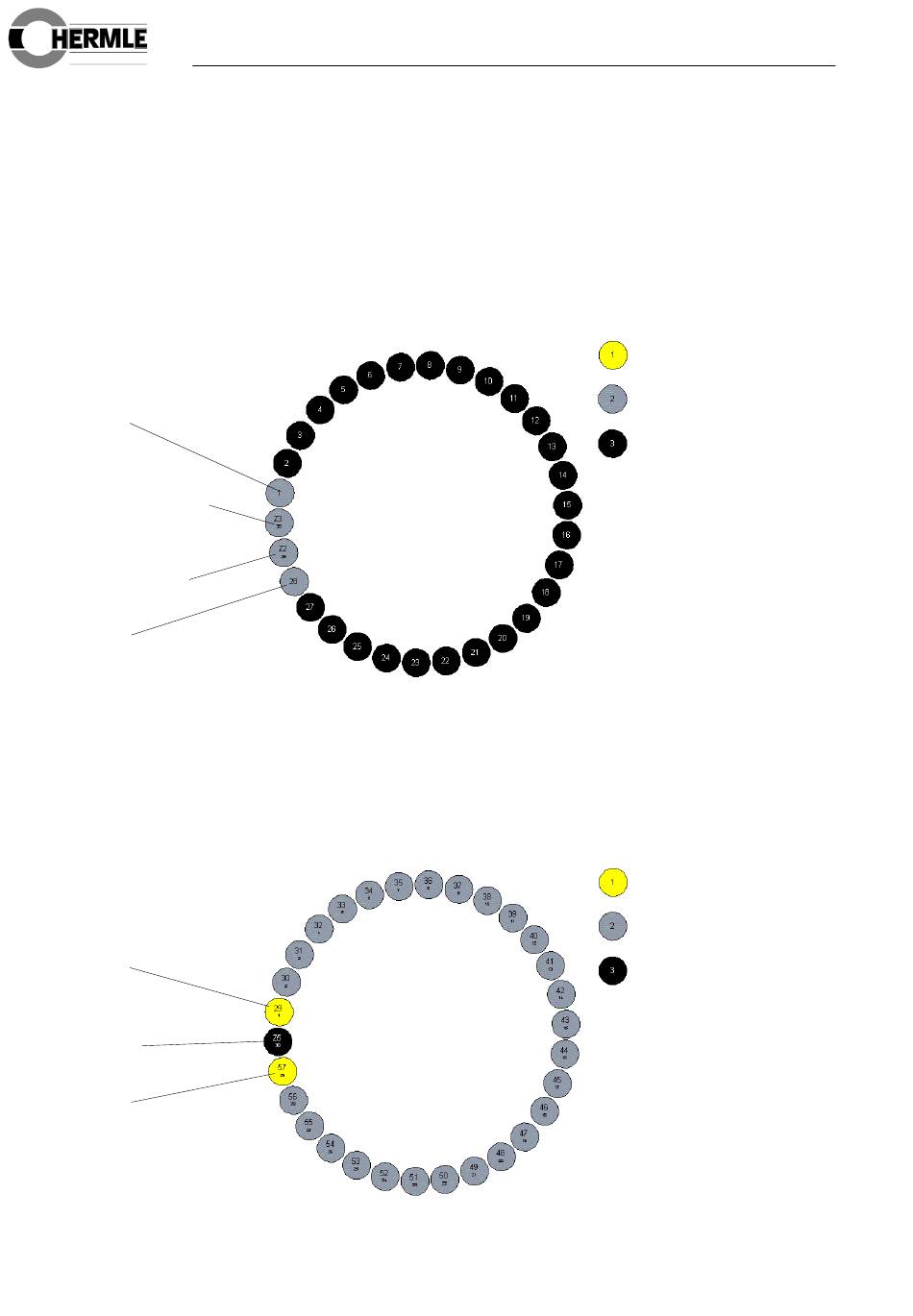

In den folgenden Abbildungen finden Sie die Vertei-
lung der Magazinplätze auf die drei Magazinringe,
sowie die Beschränkung der Werkzeuggröße auf
den verschiedenen Plätzen:
Pick-Up-Magazin
(Magazin 1)
Ø max. 80 mm
Übergabeplatz 2
(ablegen) Ø max. 80 mm
Übergabeplatz 1
(laden) Ø max. 80 mm
Ø max. 80 mm
Erstes Zusatzmagazin
(Magazin 2, oben)
Ø max. 35 mm
Beladeplatz
Ø max. 125 mm
Ø max. 35 mm
4.21 Magazinplatzerweiterung
Die Plätze 2-27 können bis Ø 80
mm bestückt werden. Übergroße
Werkzeuge mit Ø 125 mm sind
zulässig, sofern die Nebenplätze
mit Werkzeugen bestückt wer-
den, die max. Ø 35 mm sind.
Die Plätze 30-56 können bis
Ø 80 mm bestückt werden.
Platztypen
Ø 0 - 35 mm
Ø > 35 - 80 mm
Ø > 80 - 125 mm
Platztypen
Ø 0 - 35 mm
Ø > 35 - 80 mm
Ø > 80 - 125 mm
