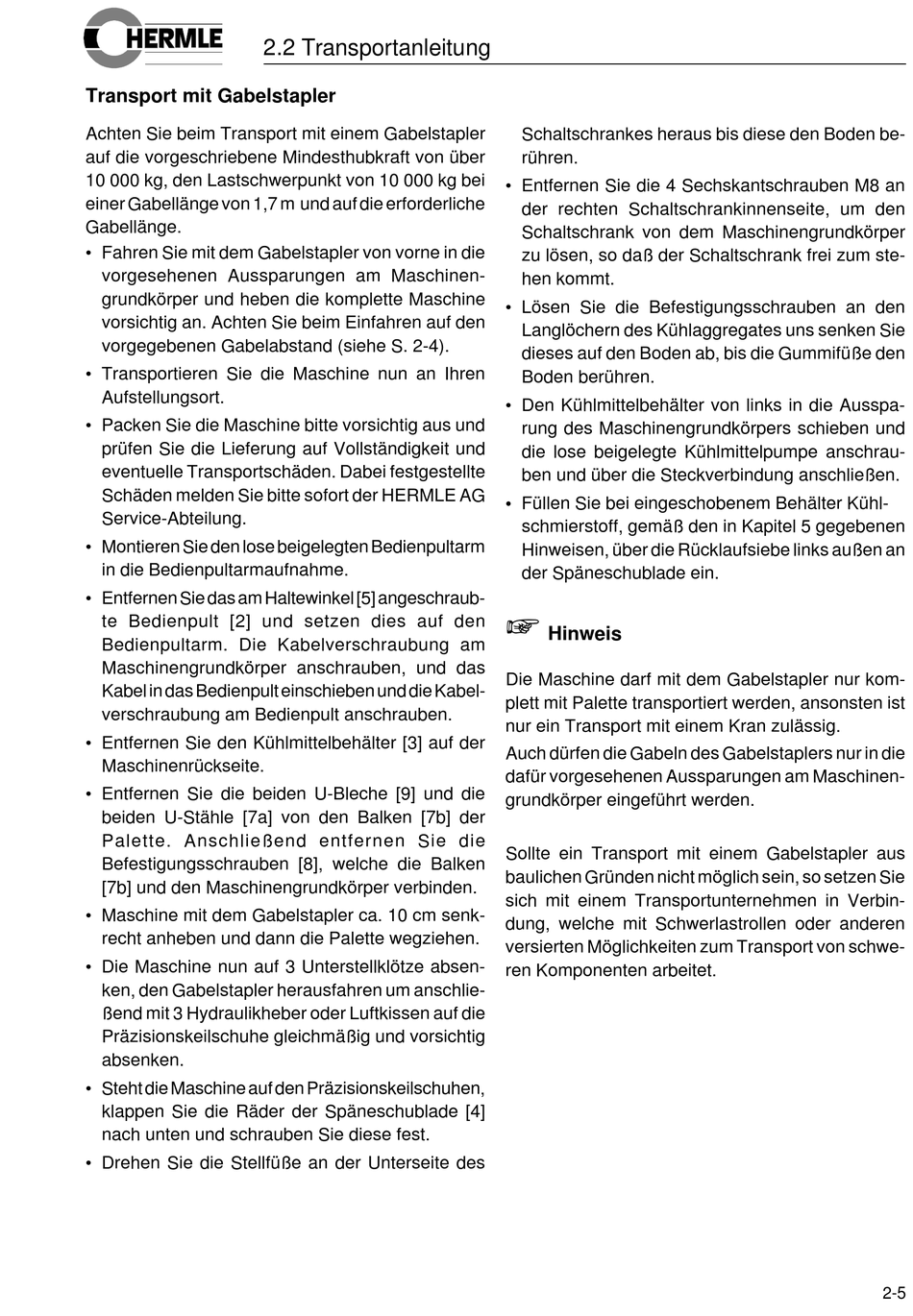

Transport mit Gabelstapler
Achten Sie beim Transport mit einem Gabelstapler
auf die vorgeschriebene Mindesthubkraft von über
10 000 kg, den Lastschwerpunkt von 10 000 kg bei
einer Gabellänge von 1,7 m und auf die erforderliche
Gabellänge.
• Fahren Sie mit dem Gabelstapler von vorne in die
vorgesehenen Aussparungen am Maschinen-
grundkörper und heben die komplette Maschine
vorsichtig an. Achten Sie beim Einfahren auf den
vorgegebenen Gabelabstand (siehe S. 2-4).
• Transportieren Sie die Maschine nun an Ihren
Aufstellungsort.
• Packen Sie die Maschine bitte vorsichtig aus und
prüfen Sie die Lieferung auf Vollständigkeit und
eventuelle Transportschäden. Dabei festgestellte
Schäden melden Sie bitte sofort der HERMLE AG
Service-Abteilung.
• Montieren Sie den lose beigelegten Bedienpultarm
in die Bedienpultarmaufnahme.
• Entfernen Sie das am Haltewinkel [5] angeschraub-
te Bedienpult [2] und setzen dies auf den
Bedienpultarm. Die Kabelverschraubung am
Maschinengrundkörper anschrauben, und das
Kabel in das Bedienpult einschieben und die Kabel-
verschraubung am Bedienpult anschrauben.
• Entfernen Sie den Kühlmittelbehälter [3] auf der
Maschinenrückseite.
• Entfernen Sie die beiden U-Bleche [9] und die
beiden U-Stähle [7a] von den Balken [7b] der
Palette. Anschließend entfernen Sie die
Befestigungsschrauben [8], welche die Balken
[7b] und den Maschinengrundkörper verbinden.
• Maschine mit dem Gabelstapler ca. 10 cm senk-
recht anheben und dann die Palette wegziehen.
• Die Maschine nun auf 3 Unterstellklötze absen-
ken, den Gabelstapler herausfahren um anschlie-
ßend mit 3 Hydraulikheber oder Luftkissen auf die
Präzisionskeilschuhe gleichmäßig und vorsichtig
absenken.
• Steht die Maschine auf den Präzisionskeilschuhen,
klappen Sie die Räder der Späneschublade [4]
nach unten und schrauben Sie diese fest.
• Drehen Sie die Stellfüße an der Unterseite des
2.2 Transportanleitung
Schaltschrankes heraus bis diese den Boden be-
rühren.
• Entfernen Sie die 4 Sechskantschrauben M8 an
der rechten Schaltschrankinnenseite, um den
Schaltschrank von dem Maschinengrundkörper
zu lösen, so daß der Schaltschrank frei zum ste-
hen kommt.
• Lösen Sie die Befestigungsschrauben an den
Langlöchern des Kühlaggregates uns senken Sie
dieses auf den Boden ab, bis die Gummifüße den
Boden berühren.
• Den Kühlmittelbehälter von links in die Ausspa-
rung des Maschinengrundkörpers schieben und
die lose beigelegte Kühlmittelpumpe anschrau-
ben und über die Steckverbindung anschließen.
• Füllen Sie bei eingeschobenem Behälter Kühl-
schmierstoff, gemäß den in Kapitel 5 gegebenen
Hinweisen, über die Rücklaufsiebe links außen an
der Späneschublade ein.
+
Hinweis
Die Maschine darf mit dem Gabelstapler nur kom-
plett mit Palette transportiert werden, ansonsten ist
nur ein Transport mit einem Kran zulässig.
Auch dürfen die Gabeln des Gabelstaplers nur in die
dafür vorgesehenen Aussparungen am Maschinen-
grundkörper eingeführt werden.
Sollte ein Transport mit einem Gabelstapler aus
baulichen Gründen nicht möglich sein, so setzen Sie
sich mit einem Transportunternehmen in Verbin-
dung, welche mit Schwerlastrollen oder anderen
versierten Möglichkeiten zum Transport von schwe-
ren Komponenten arbeitet.
2-5
