Halbautomatische Magazinbestückung

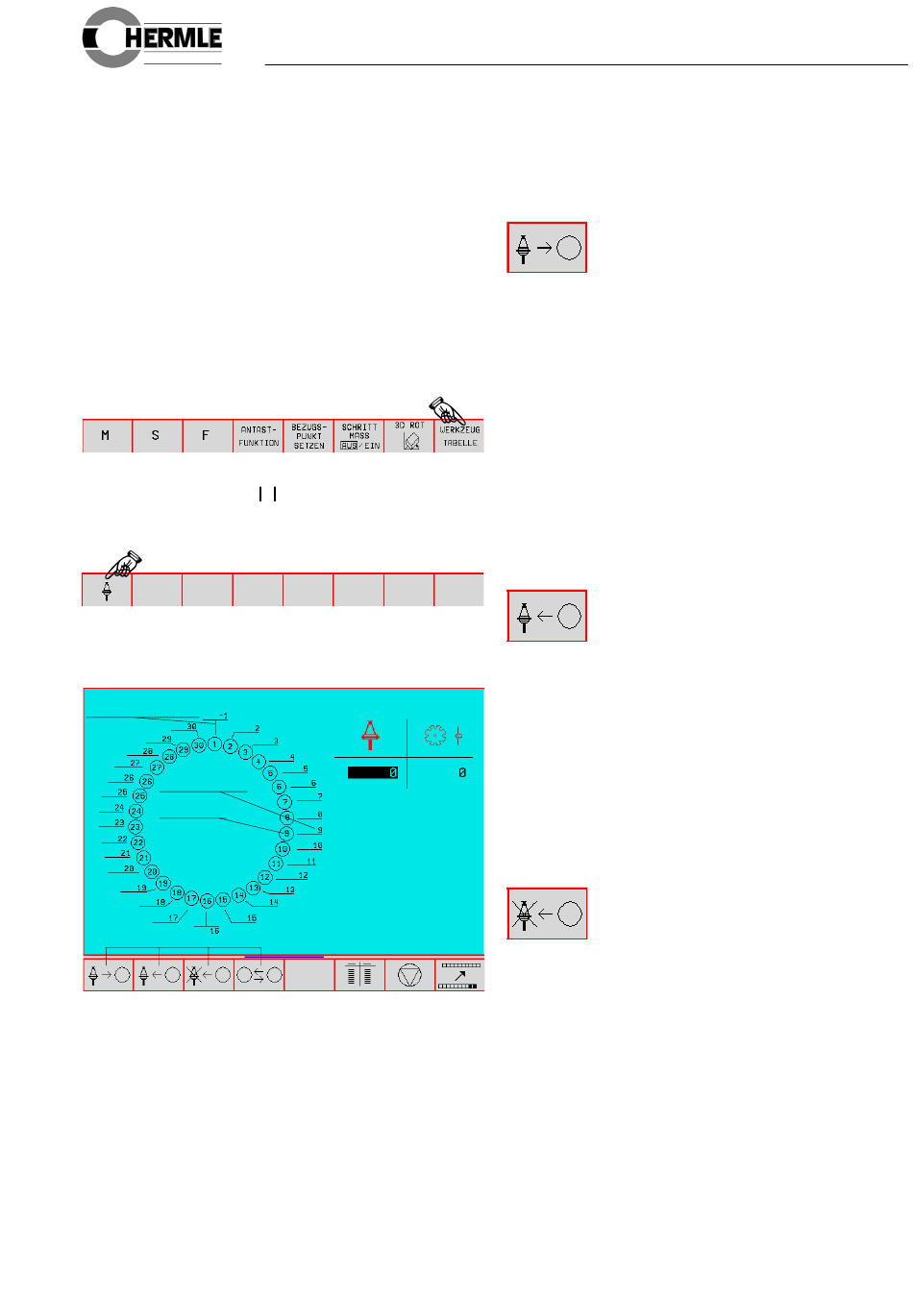

Das Menü "Halbautomatische Magazinbestückung"
ist eine grafische Darstellung der Magazinbelegung
und ermöglicht ein komfortables Handling, wie zum
Beispiel das Be- und Entladen der Werkzeuge. Die
"Halbautomatische Magazinbestückung" kann im
Anwenderparameter - Maschinencode (Siehe Kap.
Maschinencode ändern) auch deaktiviert werden.
Sie gelangen zur "Halbautomatische Magazin-
bestückung" wie folgt:
• Wechseln Sie in folgende NC-Softkeyleiste und
betätigen Sie den Softkey "Werkzeugtabelle".
• Wechseln Sie in der darauffolgenden Menüleiste
< >
mit den Tasten
Softkeyleiste im Display erscheint und betätigen
Sie den folgenden Softkey.
• Durch betätigen des Softkey "HALBAUTOMATI-
SCHE WERKZEUGBESTÜCKUNG" erscheint
folgende Darstellung mit Einzelfunktionen:
Werkzeug befindet sich
momentan in der Spindel
Werkzeugnummer
(Tx)
Platznummer
(x)
Einzelfunktionen
Diese grafische Darstellung der Magazinbelegung
ermöglicht durch Eingabe der Werkzeug- und/oder
der Platznummer in die Tabelle, eine Ausführung
verschiedener Einzelfunktionen.
Vorgehensweise:
• Werkzeug- und/oder Platznummer in der Tabelle
eingeben.
• Gewünschte Einzelfunktion (werden nachfolgend
beschrieben) anwählen.
3.8 Arbeitswerkzeug wechseln
solange, bis folgende
Werkzeugnummer
Platznummer
(Tx)
(x)
• Das Maganzin positioniert automatisch an der
Magazintür auf der eingegebenen Werkzeug- und/
oder Platznummer.
Einzelfunktionen:
Werkzeugmagazin beladen
Bei Betätigen dieser Einzelfunktion positioniert das
Magazin automatisch auf die gewünschte Position,
auf der ein Werkzeug beladen werden soll (Magazin-
tür wird entriegelt). Vorab müssen jedoch Werk-
zeug- und Platznummer in der Tabelle der "Halbau-
tomatischen Magazinbestückung" eingegeben wer-
den. Wird keine Platznummer angegeben, positio-
niert das Magazin automatisch auf dem nächst
möglichen freien Magazinplatz. Das Werkzeug wird
nach dem Einsetzen in das Magazin, automatisch in
die Platztabelle der Steuerung eingetragen.
Werkzeugmagazin entladen
Bei Betätigen dieser Einzelfunktion positioniert das
Magazin automatisch auf die gewünschte Position,
auf der ein Werkzeug entladen werden soll (Magazin-
tür wird entriegelt). Dabei kann über die Eingabe der
Werkzeug- oder Platznummer das Magazin positio-
niert werden. Das Werkzeug wird nach dem Entla-
den aus dem Magazin, automatisch aus der Platzt-
abelle der Steuerung ausgetragen.
Gesperrte Werkzeuge entladen
Bei Betätigen dieser Einzelfunktion positioniert das
Magazin automatisch auf der nächsten Position, auf
der sich ein gesperrtes Werkzeug (Werkzeugtabelle
unter der Spalte "TL") befindet (Magazintür wird
entriegelt). Ein Eintrag in die Tabelle bzgl. Werk-
zeug- und/oder Platznummer ist in diesem Fall nicht
erforderlich. Das gesperrte Werkzeug wird nach
dem Entladen aus dem Magazin, automatisch aus
der Platztabelle der Steuerung ausgetragen.
3-25
