Werkzeug im Magazin ansehen oder
tauschen
Bei Betätigen dieser Einzelfunktion positioniert das
Magazin automatisch auf die gewünschte Position,
auf der ein Werkzeug angesehen oder getauscht
werden soll (Magazintür wird entriegelt). Dabei kann
über die Eingabe der Werkzeug- oder Platznummer
das Magazin positioniert werden. Wird das Werk-
zeug getauscht (für T(x) wird T (y) eingesetzt), wird
nach dem Einsetzen in das Magazin automatisch
das neue Werkzeug T(y) auf dieser Platznummer in
die Platztabelle der Steuerung eingetragen (Kor-
rekturen kontrollieren!). Wird das Werkzeug nur
angesehen, ändert sich an den Einstellungen der
Platztabelle nichts.

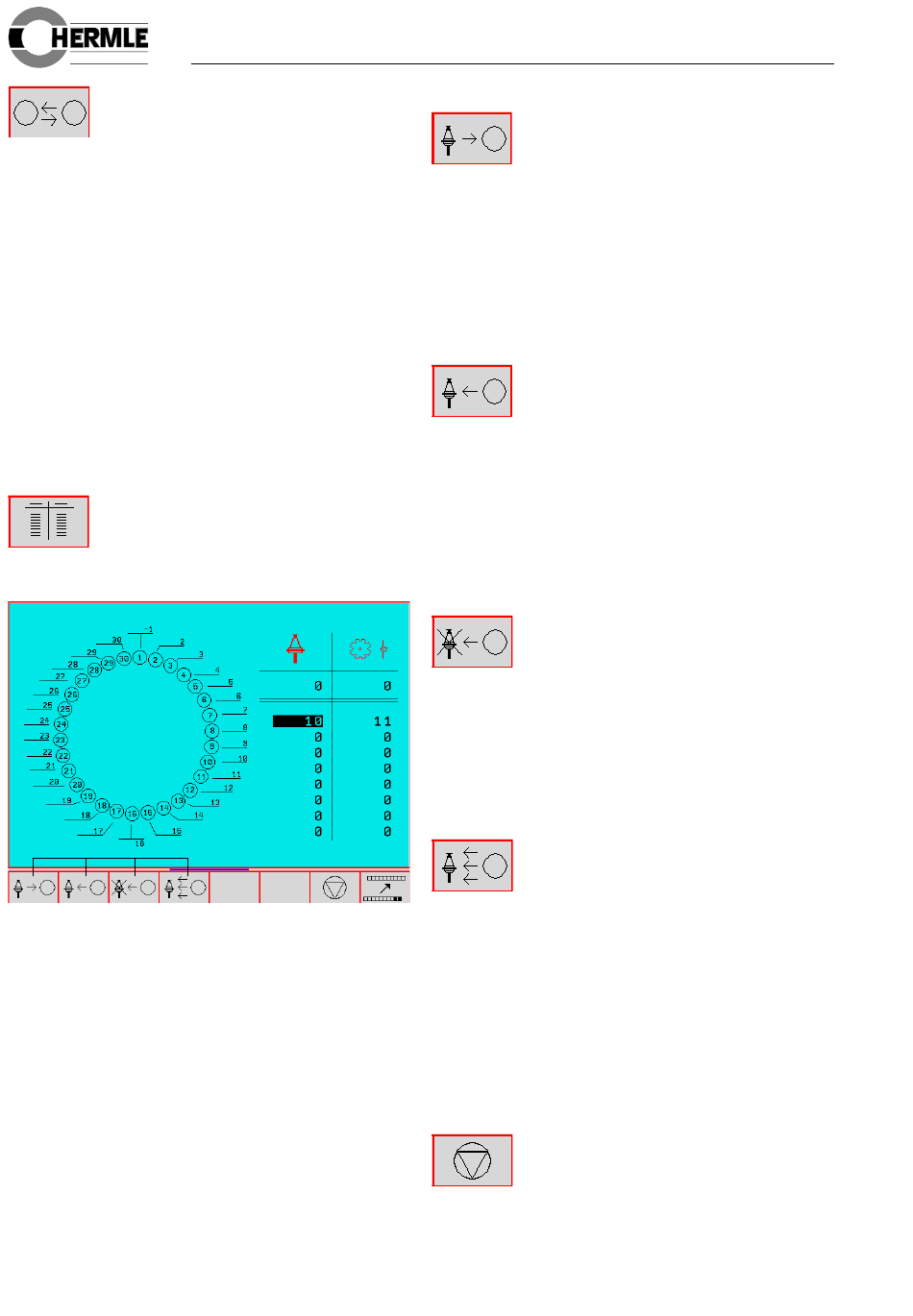

Wird der Softkey
angewählt, erscheint folgende Darstellung im
Steuerungsdisplay:
Mehrfachfunktionen
Diese grafische Darstellung der Magazinbelegung
ermöglicht durch Eingabe der Werkzeug- und/oder
der Platznummer in die Tabelle, eine Ausführung
verschiedener Mehrfachfunktionen.
Das Bedeutet, daß die vorher beschriebenen Ein-
zelfunktionen, deren Funktionen sich auf nur ein
Werkzeug beschränkten, sich nun auf mehrere Werk-
zeuge anwenden lassen. Die Auswahl auf die sich
eine Mehrfachfunktion beschränken soll, kann durch
die Eingabe in die Tabelle getroffen werden.
Bedingung bei der Ausführung einer Mehrfach-
funktion ist, wie bei Ausführung einer Einzel-
funktion, daß die Werkzeuge die gehandelt wer-
den, in der Werkzeugtabelle eingetragen sind.
3-26
3.8 Arbeitswerkzeug wechseln
Werkzeugnummer
Platznummer
(Tx)
(x)
Akivzeile
Mehrfachfunktionen:
Werkzeugmagazin beladen
Bei Betätigen dieser Mehrfachfunktion positioniert
das Magazin automatisch nach und nach (Tür auf
Tür zu) auf die in der Tabelle angegebenen Positio-
nen, auf denen Werkzeuge beladen werden sollen.
Ansonsten gelten die Bedingungen wie bei der Ein-
zelfunktion.
Werkzeugmagazin entladen
Bei Betätigen dieser Mehrfachfunktion positioniert
das Magazin automatisch nach und nach (Tür auf
Tür zu) auf die in der Tabelle angegebenen Positio-
nen, auf denen Werkzeuge entladen werden sollen.
Ansonsten gelten die Bedingungen wie bei der Ein-
zelfunktion.
Gesperrte Werkzeuge entladen
Bei Betätigen dieser Mehrfachfunktion positioniert
das Magazin automatisch nach und nach (Tür auf
Tür zu) auf den Positionen mit gesperrten Werkzeu-
gen, die entladen werden sollen. Ansonsten gelten
die Bedingungen wie bei der Einzelfunktion.
Gesamtes Magazin entladen
Bei Betätigen dieser Mehrfachfunktion positioniert
das Magazin automatisch nach und nach (Tür auf
Tür zu) auf die Positionen die mit Werkzeugen bela-
den sind. Ein Eintrag in die Tabelle bzgl. Werkzeug-
und/oder Platznummer ist in diesem Fall nicht erfor-
derlich. Die Werkzeuge werden nach dem Entladen
aus dem Magazin, automatisch aus der Platztabelle
der Steuerung ausgetragen.
Funktion - Stop
Bei Betätigen dieses Softkeys, wird der Ablauf der
jeweils angewählten Einzel- oder Mehrfachfunktion
gestoppt.
