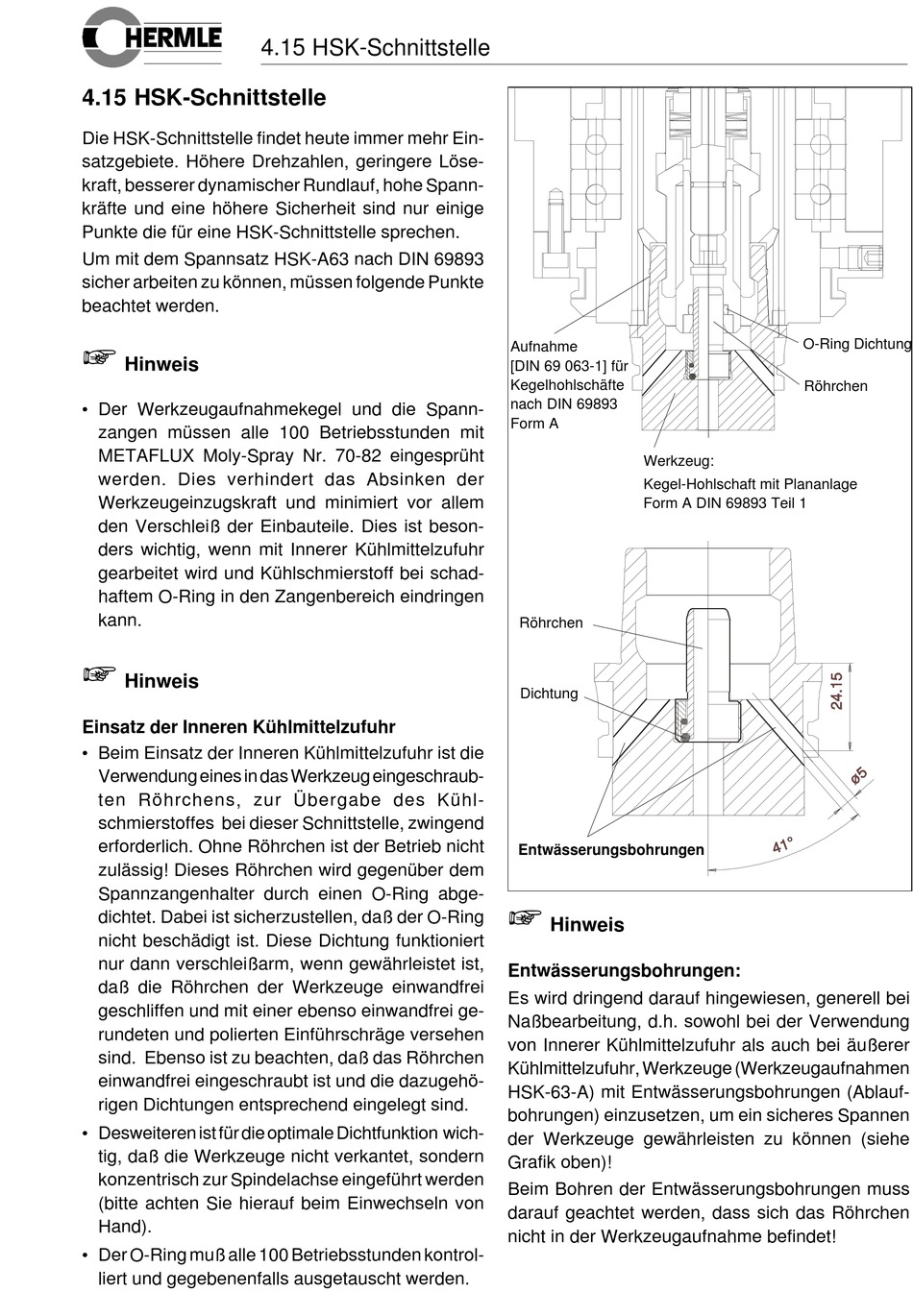

4.15 HSK-Schnittstelle
Die HSK-Schnittstelle findet heute immer mehr Ein-
satzgebiete. Höhere Drehzahlen, geringere Löse-
kraft, besserer dynamischer Rundlauf, hohe Spann-
kräfte und eine höhere Sicherheit sind nur einige
Punkte die für eine HSK-Schnittstelle sprechen.
Um mit dem Spannsatz HSK-A63 nach DIN 69893
sicher arbeiten zu können, müssen folgende Punkte
beachtet werden.
+
Hinweis
• Der Werkzeugaufnahmekegel und die Spann-
zangen müssen alle 100 Betriebsstunden mit
METAFLUX Moly-Spray Nr. 70-82 eingesprüht
werden. Dies verhindert das Absinken der
Werkzeugeinzugskraft und minimiert vor allem
den Verschleiß der Einbauteile. Dies ist beson-
ders wichtig, wenn mit Innerer Kühlmittelzufuhr
gearbeitet wird und Kühlschmierstoff bei schad-
haftem O-Ring in den Zangenbereich eindringen
kann.
+
Hinweis
Einsatz der Inneren Kühlmittelzufuhr
• Beim Einsatz der Inneren Kühlmittelzufuhr ist die
Verwendung eines in das Werkzeug eingeschraub-
ten Röhrchens, zur Übergabe des Kühl-
schmierstoffes bei dieser Schnittstelle, zwingend
erforderlich. Ohne Röhrchen ist der Betrieb nicht
zulässig! Dieses Röhrchen wird gegenüber dem
Spannzangenhalter durch einen O-Ring abge-
dichtet. Dabei ist sicherzustellen, daß der O-Ring
nicht beschädigt ist. Diese Dichtung funktioniert
nur dann verschleißarm, wenn gewährleistet ist,
daß die Röhrchen der Werkzeuge einwandfrei
geschliffen und mit einer ebenso einwandfrei ge-
rundeten und polierten Einführschräge versehen
sind. Ebenso ist zu beachten, daß das Röhrchen
einwandfrei eingeschraubt ist und die dazugehö-
rigen Dichtungen entsprechend eingelegt sind.
• Desweiteren ist für die optimale Dichtfunktion wich-
tig, daß die Werkzeuge nicht verkantet, sondern
konzentrisch zur Spindelachse eingeführt werden
(bitte achten Sie hierauf beim Einwechseln von
Hand).
• Der O-Ring muß alle 100 Betriebsstunden kontrol-
liert und gegebenenfalls ausgetauscht werden.
4.15 HSK-Schnittstelle
Aufnahme
[DIN 69 063-1] für
Kegelhohlschäfte
nach DIN 69893
Form A
Werkzeug:
Kegel-Hohlschaft mit Plananlage
Form A DIN 69893 Teil 1
Röhrchen
Dichtung
Entwässerungsbohrungen
+
Hinweis
Entwässerungsbohrungen:
Es wird dringend darauf hingewiesen, generell bei
Naßbearbeitung, d.h. sowohl bei der Verwendung
von Innerer Kühlmittelzufuhr als auch bei äußerer
Kühlmittelzufuhr, Werkzeuge (Werkzeugaufnahmen
HSK-63-A) mit Entwässerungsbohrungen (Ablauf-
bohrungen) einzusetzen, um ein sicheres Spannen
der Werkzeuge gewährleisten zu können (siehe
Grafik oben)!
Beim Bohren der Entwässerungsbohrungen muss
darauf geachtet werden, dass sich das Röhrchen
nicht in der Werkzeugaufnahme befindet!
O-Ring Dichtung
Röhrchen
