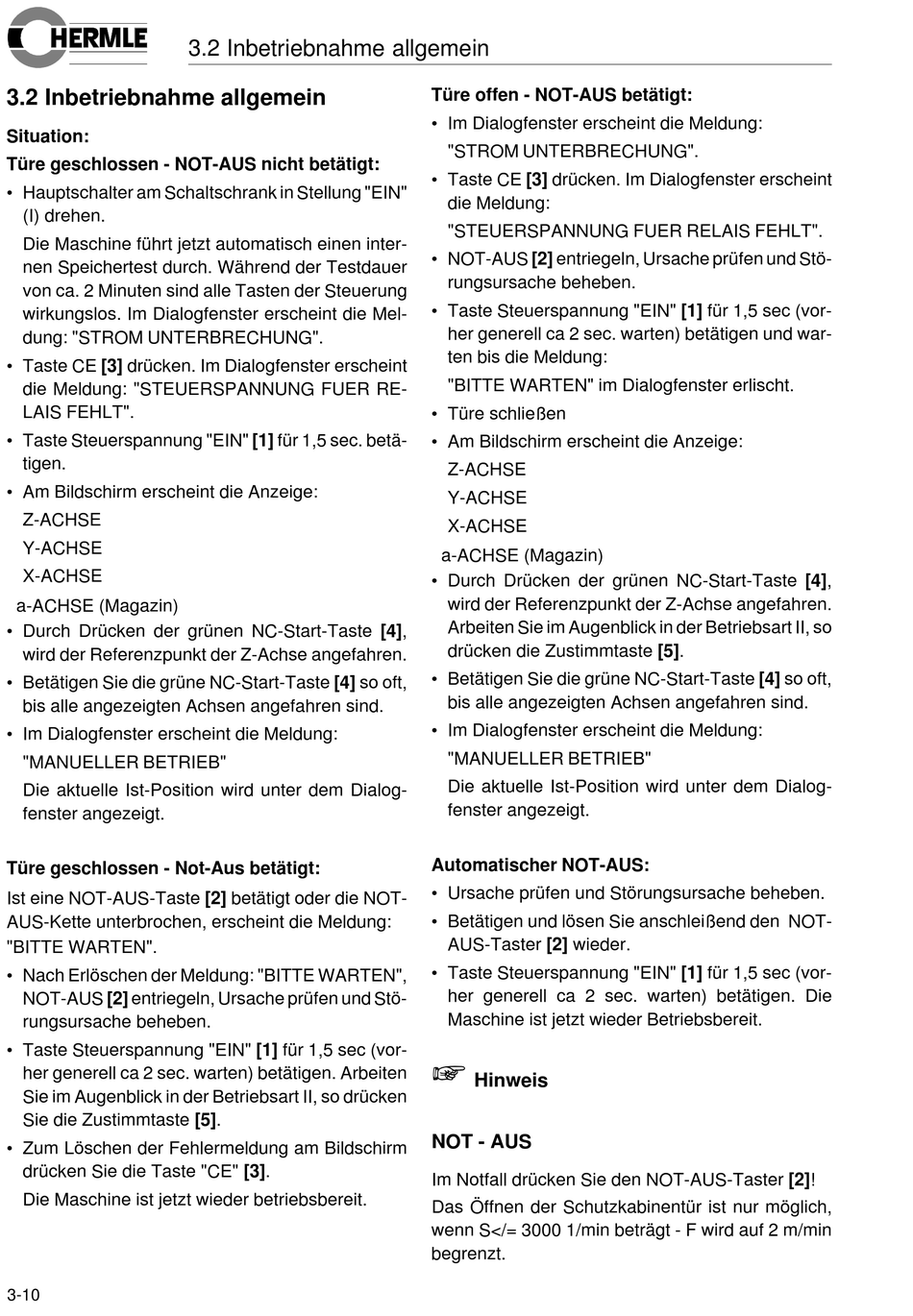

3.2 Inbetriebnahme allgemein
Situation:
Türe geschlossen - NOT-AUS nicht betätigt:
• Hauptschalter am Schaltschrank in Stellung "EIN"
(I) drehen.
Die Maschine führt jetzt automatisch einen inter-
nen Speichertest durch. Während der Testdauer
von ca. 2 Minuten sind alle Tasten der Steuerung
wirkungslos. Im Dialogfenster erscheint die Mel-
dung: "STROM UNTERBRECHUNG".
• Taste CE [3] drücken. Im Dialogfenster erscheint
die Meldung: "STEUERSPANNUNG FUER RE-
LAIS FEHLT".
• Taste Steuerspannung "EIN" [1] für 1,5 sec. betä-
tigen.
• Am Bildschirm erscheint die Anzeige:
Z-ACHSE
Y-ACHSE
X-ACHSE
a-ACHSE (Magazin)
• Durch Drücken der grünen NC-Start-Taste [4],
wird der Referenzpunkt der Z-Achse angefahren.
• Betätigen Sie die grüne NC-Start-Taste [4] so oft,
bis alle angezeigten Achsen angefahren sind.
• Im Dialogfenster erscheint die Meldung:
"MANUELLER BETRIEB"
Die aktuelle Ist-Position wird unter dem Dialog-
fenster angezeigt.
Türe geschlossen - Not-Aus betätigt:
Ist eine NOT-AUS-Taste [2] betätigt oder die NOT-
AUS-Kette unterbrochen, erscheint die Meldung:
"BITTE WARTEN".
• Nach Erlöschen der Meldung: "BITTE WARTEN",
NOT-AUS [2] entriegeln, Ursache prüfen und Stö-
rungsursache beheben.
• Taste Steuerspannung "EIN" [1] für 1,5 sec (vor-
her generell ca 2 sec. warten) betätigen. Arbeiten
Sie im Augenblick in der Betriebsart II, so drücken
Sie die Zustimmtaste [5].
• Zum Löschen der Fehlermeldung am Bildschirm
drücken Sie die Taste "CE" [3].
Die Maschine ist jetzt wieder betriebsbereit.
3-10
3.2 Inbetriebnahme allgemein
Türe offen - NOT-AUS betätigt:
• Im Dialogfenster erscheint die Meldung:
"STROM UNTERBRECHUNG".
• Taste CE [3] drücken. Im Dialogfenster erscheint
die Meldung:
"STEUERSPANNUNG FUER RELAIS FEHLT".
• NOT-AUS [2] entriegeln, Ursache prüfen und Stö-
rungsursache beheben.
• Taste Steuerspannung "EIN" [1] für 1,5 sec (vor-
her generell ca 2 sec. warten) betätigen und war-
ten bis die Meldung:
"BITTE WARTEN" im Dialogfenster erlischt.
• Türe schließen
• Am Bildschirm erscheint die Anzeige:
Z-ACHSE
Y-ACHSE
X-ACHSE
a-ACHSE (Magazin)
• Durch Drücken der grünen NC-Start-Taste [4],
wird der Referenzpunkt der Z-Achse angefahren.
Arbeiten Sie im Augenblick in der Betriebsart II, so
drücken die Zustimmtaste [5].
• Betätigen Sie die grüne NC-Start-Taste [4] so oft,
bis alle angezeigten Achsen angefahren sind.
• Im Dialogfenster erscheint die Meldung:
"MANUELLER BETRIEB"
Die aktuelle Ist-Position wird unter dem Dialog-
fenster angezeigt.
Automatischer NOT-AUS:
• Ursache prüfen und Störungsursache beheben.
• Betätigen und lösen Sie anschleißend den NOT-
AUS-Taster [2] wieder.
• Taste Steuerspannung "EIN" [1] für 1,5 sec (vor-
her generell ca 2 sec. warten) betätigen. Die
Maschine ist jetzt wieder Betriebsbereit.
+
Hinweis
NOT - AUS
Im Notfall drücken Sie den NOT-AUS-Taster [2]!
Das Öffnen der Schutzkabinentür ist nur möglich,
wenn S</= 3000 1/min beträgt - F wird auf 2 m/min
begrenzt.
