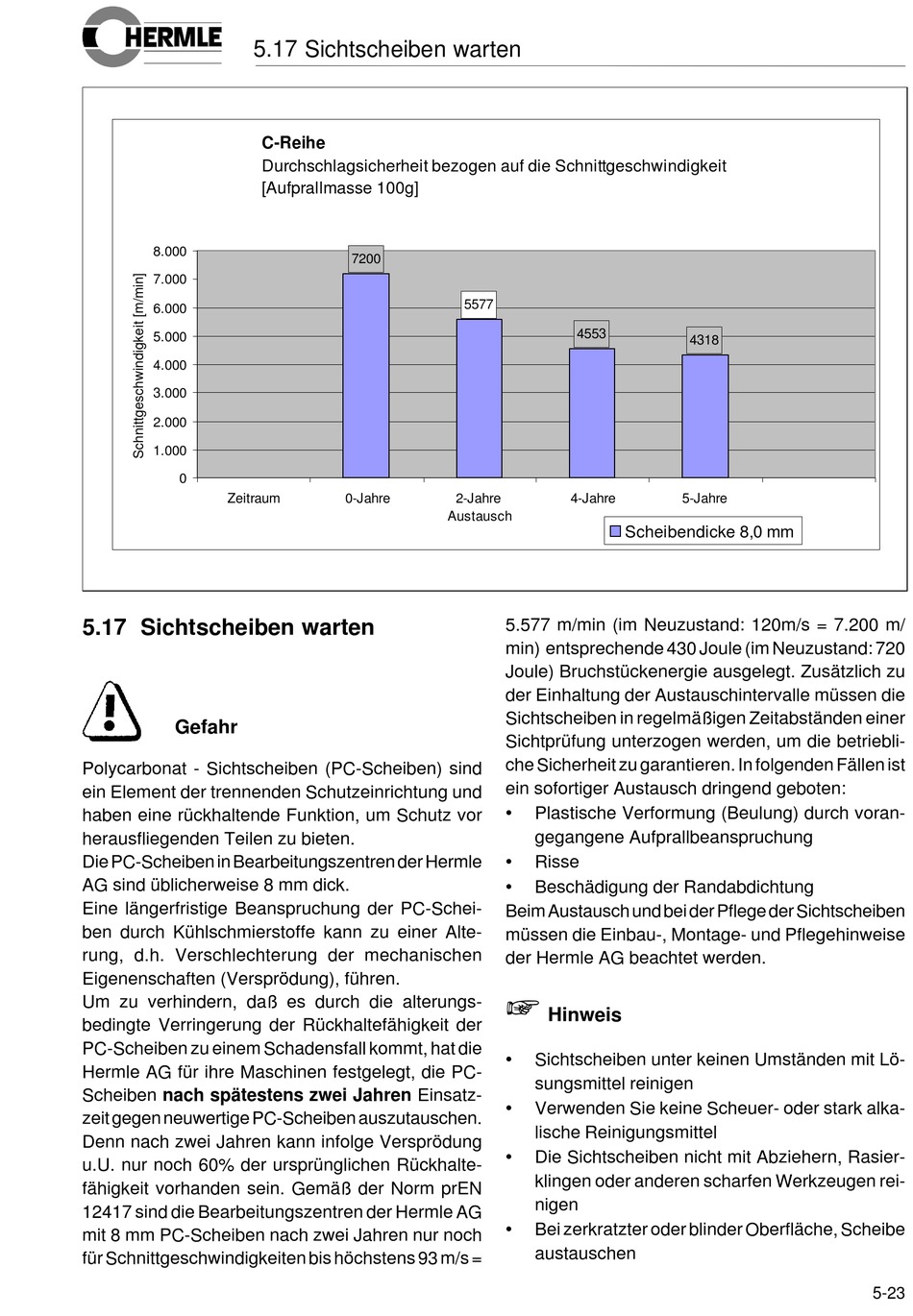

5.17 Sichtscheiben warten
8.000
7.000
6.000
5.000
4.000
3.000
2.000
1.000
0
Zeitraum
5.17 Sichtscheiben warten
Gefahr
Polycarbonat - Sichtscheiben (PC-Scheiben) sind
ein Element der trennenden Schutzeinrichtung und
haben eine rückhaltende Funktion, um Schutz vor
herausfliegenden Teilen zu bieten.
Die PC-Scheiben in Bearbeitungszentren der Hermle
AG sind üblicherweise 8 mm dick.
Eine längerfristige Beanspruchung der PC-Schei-
ben durch Kühlschmierstoffe kann zu einer Alte-
rung, d.h. Verschlechterung der mechanischen
Eigenenschaften (Versprödung), führen.
Um zu verhindern, daß es durch die alterungs-
bedingte Verringerung der Rückhaltefähigkeit der
PC-Scheiben zu einem Schadensfall kommt, hat die
Hermle AG für ihre Maschinen festgelegt, die PC-
Scheiben nach spätestens zwei Jahren Einsatz-
zeit gegen neuwertige PC-Scheiben auszutauschen.
Denn nach zwei Jahren kann infolge Versprödung
u.U. nur noch 60% der ursprünglichen Rückhalte-
fähigkeit vorhanden sein. Gemäß der Norm prEN
12417 sind die Bearbeitungszentren der Hermle AG
mit 8 mm PC-Scheiben nach zwei Jahren nur noch
für Schnittgeschwindigkeiten bis höchstens 93 m/s =
C-Reihe
Durchschlagsicherheit bezogen auf die Schnittgeschwindigkeit
[Aufprallmasse 100g]
7200
0-Jahre
5577
4553
2-Jahre
4-Jahre
Austausch
5.577 m/min (im Neuzustand: 120m/s = 7.200 m/
min) entsprechende 430 Joule (im Neuzustand: 720
Joule) Bruchstückenergie ausgelegt. Zusätzlich zu
der Einhaltung der Austauschintervalle müssen die
Sichtscheiben in regelmäßigen Zeitabständen einer
Sichtprüfung unterzogen werden, um die betriebli-
che Sicherheit zu garantieren. In folgenden Fällen ist
ein sofortiger Austausch dringend geboten:
•
Plastische Verformung (Beulung) durch voran-
gegangene Aufprallbeanspruchung
•
Risse
•
Beschädigung der Randabdichtung
Beim Austausch und bei der Pflege der Sichtscheiben
müssen die Einbau-, Montage- und Pflegehinweise
der Hermle AG beachtet werden.
+
Hinweis
•
Sichtscheiben unter keinen Umständen mit Lö-
sungsmittel reinigen
•
Verwenden Sie keine Scheuer- oder stark alka-
lische Reinigungsmittel
•
Die Sichtscheiben nicht mit Abziehern, Rasier-
klingen oder anderen scharfen Werkzeugen rei-
nigen
•
Bei zerkratzter oder blinder Oberfläche, Scheibe
austauschen
4318
5-Jahre
Scheibendicke 8,0 mm
5-23
