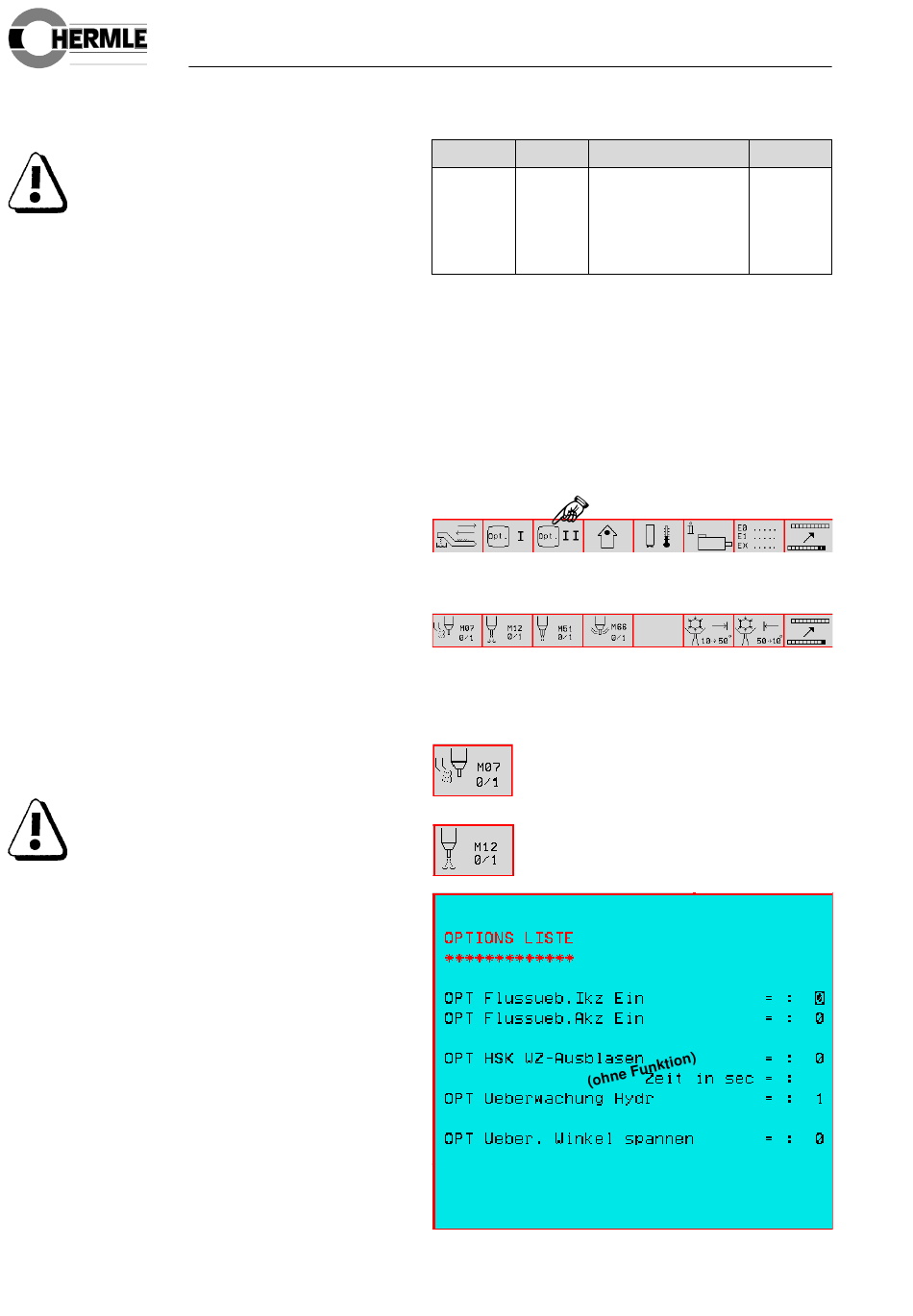

4.14 Blaslufteinrichtung
Gefahr
Vorsicht vor umherfliegenden Spänen. Tragen Sie
bei offener Kabinentür unbedingt eine Schutzbrille!
Bei immer mehr Bearbeitungsverfahren wird anstel-
le von Kühlschmierstoff mit Blasluft gekühlt, somit
entfällt die Entsorgung von teurem Kühlschmierstoff.
Bei diesem Bearbeitungszentrum kann die Blasluft,
je nach Ausführung, von außen und/oder durch die
Spindelmitte zugeführt werden.
Ein- und Auschalten über M-Funktionen
Blasluft von außen zugeführt
Blasluft wird durch die Kühlmitteldüsen unterhalb
der Motorspindel zugeführt.
M 08 Kühlmittel 1 EIN / Werkstück abblasen EIN
(Haben Sie eine Kühlmitteleinrichtung, wird mit M 08
vorrangig das Kühlmittel gesteuert. Verwenden Sie
zum Abblasen: M 07. Befindet sich kein Werkzeug in
der Spindel, so erscheint die Fehlermeldung "M 07
OHNE WZ UNZULÄSSIG".
Blasluft durch die Spindelmitte zugeführt
Gefahr
Das Zuführen von Kühlschmierstoff oder Blasluft
durch die Spindelmitte darf nur bei gleichzeiti-
ger Verwendung von Werkzeugen mit vollstän-
dig durchgängiger Kühlmittelbohrung in Werk-
zeug und Werkzeugfutter geschehen (Druck-
entlastung Zangenraum bzw. Werkzeuginnen-
kontur nach außen)!
Ansonsten besteht erhebliche Verletzungsge-
fahr beim Ausstoßen des Werkzeuges!
Bei der Zuführung der Blasluft durch die Spindel-
mitte gibt es verschiedende maximal mögliche Dreh-
zahlen die von Spindelausführung und konstruktiver
Bauweise, wie nachfolgend beschrieben, abhängig
sind.
4.14 Blaslufteinrichtung
Begrenzte Drehzahlen (1/min) während des Ein-
satzes von Blasluft durch Spindelmitte (M12):
Spindel
bei IKZ
bei Sonderausführung
mit 10.000er
auf 10.000
auf 10.000
mit 16.000er
auf 16.000
auf 16.000
mit 24.000er
auf 1.000
auf 1.000
mit 40.000er
-
-
M 12
"Blasluft Spindelmitte" EIN
M 09
"Blasluft Außen" AUS
"Blasluft Spindelmitte" AUS
Ein- und Ausschalten über Softkeys
Vorgehensweise:
• Mit Umschalttaste in die Softkey-Grundleiste wech-
seln und den Softkey OPTION II betätigen.
• Es erscheint in der Softkeyleiste folgende Darstel-
lung von Unterfunktionen:
Die einzelnen Blaslufteinrichtungs-Funktionen die-
ser Softkeys werden nachfolgend erläutert.
Funktion:
"Blasluft Außen" EIN / AUS
"Blasluft Spindelmitte" EIN / AUS
Standard
auf 1.000
(sep. Drehdurchführung)
auf 1.000
(sep. Drehdurchführung)
nicht möglich
(pneumatische Zuleitung)
auf 40
