Inhaltszusammenfassung für Hermle Z 326

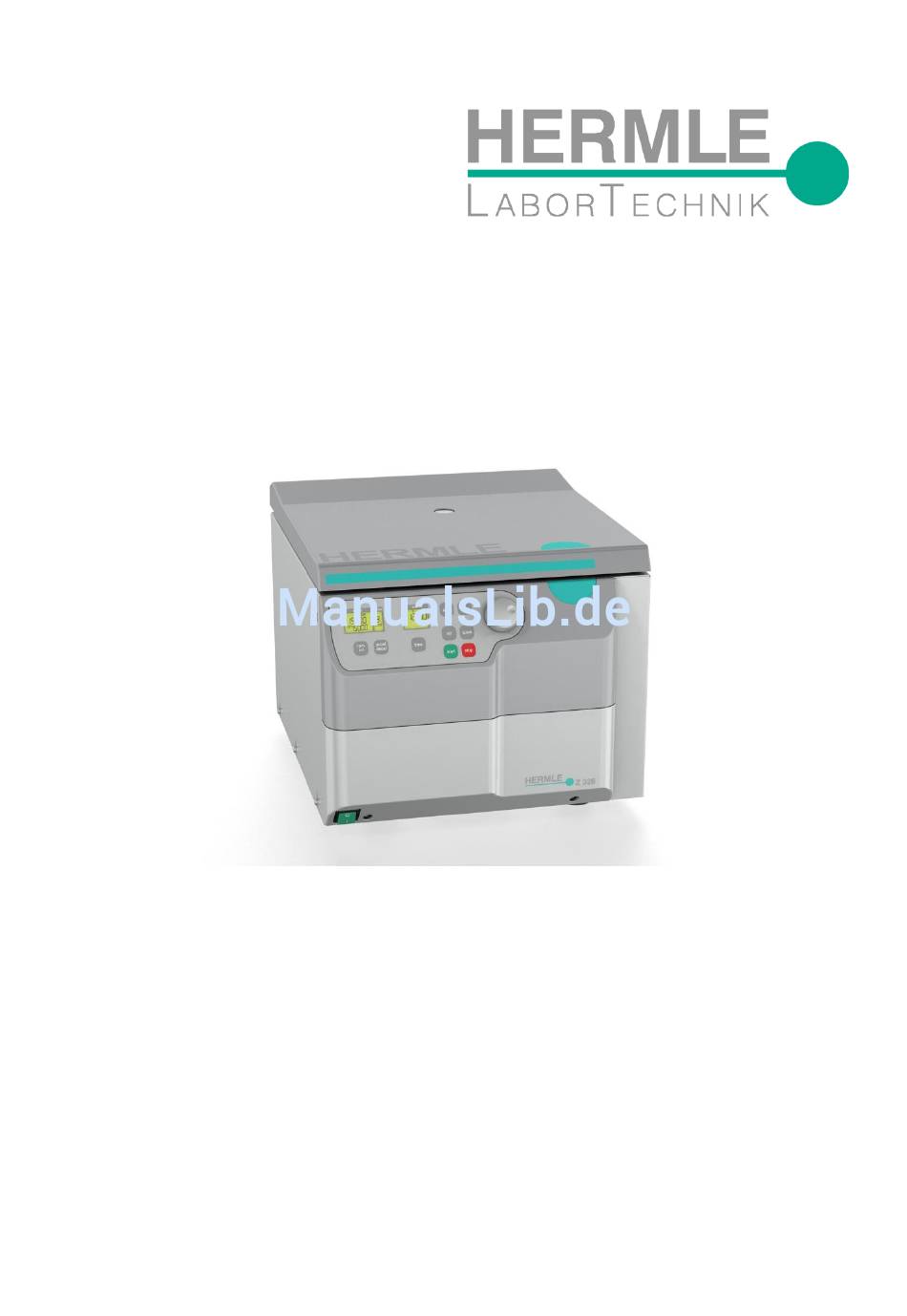

- Seite 1 Bedienungsanleitung für Tischzentrifuge Z 326 © Hermle Labortechnik GmbH Z326_V1.17_dt...
-
Seite 3: Inhaltsverzeichnis
Vorwahl der Drehzahl bzw. des RZB-Wertes ....................16 2.3.2 Vorwahl der Laufzeit ............................16 2.3.3 Vorwahl der Bremskraft und Beschleunigung ....................17 Radiuskorrektur ............................... 18 Programme ............................... 18 2.5.1 Abspeichern von Programmen ........................18 2.5.2 Aufrufen von bereits gespeicherten Programmen ..................19 © Hermle Labortechnik GmbH Z326_V1.17_dt... - Seite 4 Tabelle 6 (Teil 2): Radiuskorrektur .......................... XI Tabelle 6 (Teil 3): Radiuskorrektur ......................... XII Tabelle 6 (Teil 4): Radiuskorrektur ........................XIII Tabelle 7: Symbol- /Abkürzungsverzeichnis ......................XIII Rücknahmeformular: Dekontaminationsbescheinigung ..................XV 8. Notizen ..........................17 Z326_V1.17_dt © Hermle Labortechnik GmbH...
-
Seite 5: Produktbeschreibung

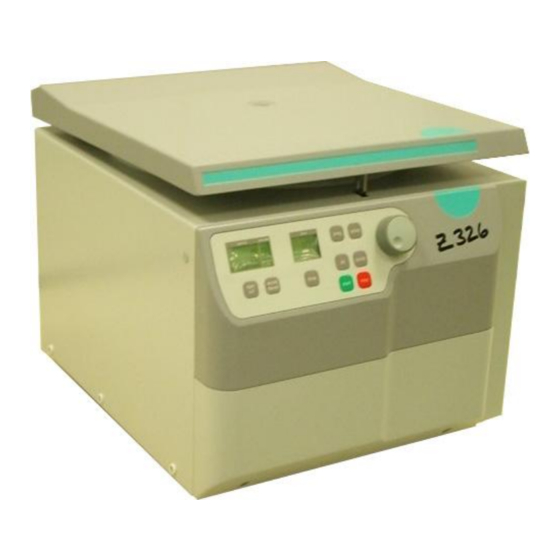

Benutzung gilt als nicht bestimmungsgemäß. Für hieraus entstehende Schäden haftet die Firma HERMLE Labortechnik GmbH nicht. 1.3 Kurzbeschreibung Das Gerät Typ Z 326 ist eine ungekühlte Universalzentrifuge und wird in zwei Spannungsvarianten 230V und 120V bereitgestellt, In der Zentrifuge können Ausschwing- und Festwinkelrotoren verwendet werden. -
Seite 6: Bedien- Und Anzeigeelemente
1.5 Bedien- und Anzeigeelemente Drehknopf Laufparameter Netzschalter Anzeige des Bedienfeldes rpm/rcf Drehzahl/ g-Zahl accel/decel Beschleunigungs- / Bremsintensität time Zentrifugationsdauer Deckelentriegelung quick Kurzzeitlauf start Zentrifugation starten stop Zentrifugation stoppen prog Aufruf gespeicherter Programme store Programme abspeichern Z326_V1.17_dt © Hermle Labortechnik GmbH... -
Seite 7: Lcd-Anzeige
„radius“ „rotor“ „programm“ Rotor-Nr. „error“ „rpm“ „service“ „rcf“ h m s „accel“ Schilder- und Hinweise auf der Zentrifuge 1.6.1 Allgemein Entsorgungshinweis (siehe Kapitel 6.3, S. 28) Drehrichtung – rechtsdrehend für den Rotorantrieb Beladungshinweis für Rotoren © Hermle Labortechnik GmbH Z326_V1.17_dt... -
Seite 8: Produkt-Typenschild (Beispiel)
PRODUKTBESCHREIBUNG 1.6.2 Produkt-Typenschild (Beispiel) Firmenanschrift: Hermle Labortechnik GmbH, Siemensstr. 25, D-78564 Wehingen TYPE: Typenbezeichnung des Produktes REF: Bestellnummer des Produktes Seriennummer des Produktes Herstellungsdatum Hersteller MAX. Drehzahl: max. zul. Drehzahl des Gerätes KIN. EN.: max. kinetische Energie mit entsprechendem Rotor U/I/f: zulässige Netzspannung / max. -
Seite 9: Warn-, Und Hinweisschilder
Stoffen innerhalb von 30 cm um die Zentrifuge entsprechend den Empfehlungen der EN 61010-2-020 verboten. • Die HERMLE Z 326 ist nicht explosionsgeschützt und darf daher nicht in explosionsgefährdeten Räumen und Bereichen betrieben werden. Das Zentrifugieren von brennbaren, explosiven, radioaktiven oder solchen Stoffen, die chemisch mit hoher Energie miteinander reagieren, ist verboten. -
Seite 10: Auszuschließende Betriebsweisen
Personen. • Betrieb der Zentrifuge mit nicht zulässigen Rotoren und Zubehörteilen, die nicht ausschließlich von der Firma HERMLE Labortechnik GmbH zugelassen sind, mit der Ausnahme der handelsüblichen Zentrifugiergefäße aus Glas oder Kunststoff. • Zentrifugation von stark korrodierenden Substanzen, die Materialschäden verursachen und die mechanische Festigkeit von Zentrifugen und Rotoren beeinträchtigen. -
Seite 11: Aufstellen Der Zentrifuge
1.7 Aufstellen der Zentrifuge 1.7.1 Auspacken Die Z 326 wird in einem Karton angeliefert. Entfernen Sie die Spannbänder, öffnen Sie den Karton, entnehmen die Innenpolsterung und heben die Zentrifuge nach oben. Greifen Sie mit beiden Händen unter das Gerät (siehe Abbildung 2) und heben es mit einer angemessenen Anzahl von Helfern an beiden Seiten aus dem Transportkarton und stellen es auf dem Labortisch ab. -
Seite 12: Grundeinstellung
Alle veränderten Einstellungen müssen durch Betätigen der Taste „start“ (9) abgespeichert werden. Zur optischen Bestätigung erscheint im Anzeigenfeld „rpm/rcf“ (A-1) der Schriftzug „store“ – nur dann sind die Vorwahlen wirksam (siehe Abbildung 3)! Abbildung 4 Z326_V1.17_dt © Hermle Labortechnik GmbH... -
Seite 13: Akustisches Signal Ein- / Ausschalten
Einstellregler (1) die gewünschte Lautstärke zwischen 0 (leise) und 9 (laut) eingestellt werden. (siehe Abbildung 5) Nach dem Speichern kommen Sie durch kurzes Ausschalten der Zentrifuge wieder in den normalen Betriebsmodus zurück. Abbildung 6 © Hermle Labortechnik GmbH Z326_V1.17_dt... -
Seite 14: Melodieauswahl Für Das Akustische Signal - Laufende
„rpm/rcf“ (A-1) der Schriftzug „ON/BEEP“. Nachdem Sie die Taste „rpm/rcf“ (4) gedrückt haben, kann mit dem Einstellregler (1) der Tastenton ein (On) oder ausgeschaltet (Off) werden. (siehe Abbildung Nach dem Speichern kommen Sie durch kurzes Ausschalten der Zentrifuge wieder in den normalen Betriebsmodus zurück. Abbildung 8 Z326_V1.17_dt © Hermle Labortechnik GmbH... -
Seite 15: Abrufen Von Betriebsdaten (Nur Von Geschultem Personal Bzw. Servicetechniker)
Einstellregler (1) durchblättert. Die entsprechenden Fehlercodes erscheinen im Anzeigenfeld „rpm/rcf“ (A-1). Deren Bedeutung entnehmen Sie bitte der „Tabelle 5: Fehlermeldungen“ (siehe ANHANG S. IX). Auch hier müssen Sie die Zentrifuge kurz ausschalten, um wieder in den normalen Betriebsmodus zurückzukommen. Abbildung 9 © Hermle Labortechnik GmbH Z326_V1.17_dt... -
Seite 16: Bedienung
Laufgeräusche verringert. Auf jedem Rotor steht die Angabe, wie groß die maximale Zuladung pro Bohrung ist (Es ist zulässig, z. B. 6-fach Winkel-Rotoren nur mit 2 oder 4 Röhrchen zu beschicken). Z326_V1.17_dt © Hermle Labortechnik GmbH... -
Seite 17: Beladung - Ausschwingrotoren
Grundsätzlich dürfen ausschwingende Rotoren erst in Betrieb genommen werden, wenn sämtliche Becher bzw. Röhrchengestelle in den Rotor eingesetzt sind. Die Einhängebolzen am Rotor müssen dem HERMLE-Spezialfett (Best. Nr. 38-5656) leicht eingefettet werden. Der Gewichtsunterschied der beladenen Becher soll ca. 1,0 g nicht überschreiten. -
Seite 18: Be- Und Überladung Von Rotoren
Bei Unklarheiten ist Auskunft beim Hersteller einzuholen! 2.1.5 Ausbau der Rotoren Stecken Sie den mitgelieferten Rotorschlüssel in die Befestigungsmutter (siehe Abbildung 10 und 11), halten den Rotor mit der Hand fest und lösen die Befestigung durch Drehen gegen den Uhrzeigersinn. Z326_V1.17_dt © Hermle Labortechnik GmbH... -
Seite 19: Gerätedeckel
Gerät befindet z. B. „22x.xx“ (M4). Damit werden auch alle rotorspezifischen Daten, wie z. B. max. Drehzahl, Beschleunigung usw., übernommen. Sämtliche mit (-Ziffer-) gekennzeichneten Textstellen beziehen sich auf Abbildung 16. ACHTUNG: Greifen Sie beim Schließen des Gerätedeckels nicht mit den Fingern zwischen Deckel und Gerät bzw. in den Verriegelungsmechanismus! © Hermle Labortechnik GmbH Z326_V1.17_dt... -
Seite 20: Vorwahlmöglichkeiten
Im Anzeigenfeld „time“ (A-3) blinkt die Anzeige „m : s“ oder „h : m“, je nach vorangegangener Einstellung. Die Einstellung des gewünschten Wertes erfolgt mit dem Einstellregler (1). Nach Überschreiten von 59 min 50 sec wechselt die Anzeige automatisch in „h : m“. Bei Überschreiten Z326_V1.17_dt © Hermle Labortechnik GmbH... -
Seite 21: Vorwahl Der Bremskraft Und Beschleunigung
Sämtliche mit (-Ziffer-) gekennzeichneten Textstellen beziehen sich auf Abbildung 19. In der „Tabelle 4“ (siehe ANHANG S. VIII) sind Beschleunigungs- und Bremszeiten der Beschleunigungs- und Bremsstufen 0 bis 9 für alle zulässigen Rotoren zusammengefasst. Abbildung 19 © Hermle Labortechnik GmbH Z326_V1.17_dt... -
Seite 22: Radiuskorrektur
Ob eine Programmnummer schon belegt ist, können Sie daran erkennen, dass im Anzeigenfeld „rpm/rcf“ (A-1) die Schriftzüge „rotor“ (M3) und „22x.xx“ (M4) erscheinen (siehe Abbildung 21). Bei freien Speicherplätzen erscheint hier eine Null. Abbildung 21 Z326_V1.17_dt © Hermle Labortechnik GmbH... -
Seite 23: Aufrufen Von Bereits Gespeicherten Programmen
Sollte sich im Gerät ein anderer Rotor befinden, als der für den dieses Programm erstellt wurde, blinkt im Anzeigenfeld „rpm/rcf“ (A-1) der Schriftzug „rotor“ (M3). Gleichzeitig blinken im Wechsel das Wort „FALSE“ und die abgespeicherte Rotornummer „22x.xx“ (M4). Sämtliche mit (-Ziffer-) gekennzeichneten Textstellen beziehen sich auf Abbildung 24. Abbildung 24 © Hermle Labortechnik GmbH Z326_V1.17_dt... -
Seite 24: Rückkehr Zur Freien Einstellung
2.6.2 Stoppen der Zentrifuge Mit der „stop“ Taste (10) (siehe Abbildung 26) kann ein Lauf jederzeit unterbrochen werden. Nach Betätigen der Taste wird die Zentrifuge mit der jeweiligen vorgewählten Bremsintensität bis zum Stillstand abgebremst. Abbildung 26 Z326_V1.17_dt © Hermle Labortechnik GmbH... -
Seite 25: Unwucht (Imbalance)
Bestücken Sie den Rotor wie unter Punkt 2.1.2 und 2.1.3 beschrieben. Wenn im Feld „time“ (A-3) das Wort „error“ (M11) und die Fehlernummer „02“ (siehe Abbildung 27) angezeigt wird, kann das folgende Ursache haben: Der Unwuchtschalter ist defekt. Abbildung 27 © Hermle Labortechnik GmbH Z326_V1.17_dt... -
Seite 26: Instandhaltung
Flächen des Gerätes, des Rotors und des Rotorzubehörs sowie auf das regelmäßige Einfetten der Gummidichtung bei hermetisch dichten Rotoren und der Einhängebolzen bei Ausschwingrotoren. Wir empfehlen das HERMLE-Spezialfett (Best. Nr. 38-5656). Keine ätzenden Reinigungsmittel und keine schleifenden Poliermittel verwenden. Bei eloxierten Aluminiumteilen ist besonders darauf zu achten, dass sie stets unbeschädigt sind. -
Seite 27: Gerät Reinigen / Desinfizieren
Rotordeckel und Adapter können ebenfalls autoklaviert werden (max.121°C, 20 min). Zusatzinformationen für aerosoldichte Rotoren, Deckel und Becher Die Aerosoldichtigkeit von Hermle Rotoren, Rotordeckeln, Becher und Kappen ist vom „TÜV Nord CERT GmbH, Certification Body Consumer Products, Essen (Germany)“ gemäß Annex AA IEC 61010-2-020 geprüft und zertifiziert worden. -
Seite 28: Rotor Reinigen / Desinfizieren
ACHTUNG: Bevor eine andere, als die vom Hersteller empfohlene Reinigungs- bzw. Dekontaminationsart angewandt wird, hat sich der Benutzer beim Hersteller zu vergewissern, dass die vorgesehene Methode an der Zentrifuge bzw. den Rotoren keine Beschädigung hervorruft! Z326_V1.17_dt © Hermle Labortechnik GmbH... -
Seite 29: Glasbruch
Transparente Rotordeckel und Kappen aus PC oder PP für Rotoren und Becher von Aluminium und Stahlrotoren, sowie Rotoren, Röhrchengestelle und Adapter aus PP, haben eine maximale Gebrauchsdauer von 3 Jahren ab erster Inbetriebnahme. Voraussetzung für die Gebrauchsdauer: Sachgemäße Benutzung, beschädigungsfreier Zustand, empfohlene Pflege. © Hermle Labortechnik GmbH Z326_V1.17_dt... -
Seite 31: Hilfe Bei Störungen
• Drehen Sie nun den (Innen-)Sechskantschlüssel solange nach rechts (im Uhrzeigersinn) bis Sie den Anschlag erreicht haben. VORSICHT: Nur bis zum Anschlag drehen, nicht festziehen. • Öffnen Sie jetzt den Zentrifugendeckel. • Schalten Sie die Zentrifuge wieder ein, um weiterarbeiten zu können. Abbildung 28 © Hermle Labortechnik GmbH Z326_V1.17_dt... -
Seite 32: Beschreibung Des Fehlermeldesystems
Die Fehlermeldung „error“ (M11) wird durch eine zweistellige Nummer im Fenster „time“ (A-3) angezeigt (siehe Abbildung 29). Detailierte Angaben zu den möglichen Fehlermeldungen sind in der „Tabelle 5: Fehlermeldungen“ (siehe Anhang S.IX) aufgeführt. Abbildung 29 Z326_V1.17_dt © Hermle Labortechnik GmbH... -
Seite 33: Reparaturannahme
Warenrücksendung mit Seriennummer bei. Wir behalten uns eine Annahme von kontaminierten Zentrifugen und Zubehör vor und werden alle anfallenden Kosten für Reinigungs- und Desinfektionsmaßnahmen dem Kunden in Rechnung stellen! Wir bitten dafür um Ihr Verständnis. © Hermle Labortechnik GmbH Z326_V1.17_dt... -
Seite 34: Transport, Lagerung Und Entsorgung
Entsorgung zuständig. RoHS II-Konformitätserklärung Die HERMLE Labortechnik GmbH, Siemensstraße 25, 78564 Wehingen, erklärt hiermit, dass alle hergestellten Produkte konform der RoHS II-Richtlinie 2011/65/EU des Europäischen Parlamentes und des Rates vom 08.06.2014 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten sind. -
Seite 35: Anhang
Tabelle 4: Beschleunigungs- und Bremszeiten ............. VIII Tabelle 5: Fehlermeldungen ....................IX Tabelle 6: Radiuskorrektur ....................X Tabelle 6 (Teil 2): Radiuskorrektur ..................XI Tabelle 6 (Teil 3): Radiuskorrektur ................... XII Tabelle 7: Symbol- /Abkürzungsverzeichnis ..............XIII Rücknahmeformular: Dekontaminationsbescheinigung ..........XV © Hermle Labortechnik GmbH Z326_V1.17_dt... -
Seite 36: Eg - Konformitätserklärung
Typ Designation Z 206 A; Z 207 A; Z 216 M; Z 306; Z 326; Z 366; Z 446; Z 216 MK; Z 32 HK; Z 326 K; Z 366 K; Z 36 HK; Z 446 K Einschlägige EG-Richtlinien / Normen Relevant EC Directives / Standards 98/79/EG (Anhang/Annex III);... - Seite 37 ANHANG Tabelle 1: Technische Daten HERMLE Labortechnik GmbH 78564 Wehingen Hersteller Typenbezeichnung Z 326 Abmessungen Breite 40 cm Tiefe 48 cm Höhe 36 cm Gewicht ohne Rotor 43 kg max. Drehzahl 18000 min max. Volumen 4 x 100 ml max. RZB 23542 x g zulässige Dichte...
- Seite 38 220.88 V09 13500 min-1 149,6 g 220.92 V06 13500 min-1 70,4 g 221.38 V01 15000 min-1 14 g 221.52 V02 7500 min-1 740 g 221.35 V04 1400 min-1 114 g 221.68 V02 15000 min-1 165 g Z326_V1.17_dt © Hermle Labortechnik GmbH...
- Seite 39 220.88 V09 13500 min-1 17113 xg 220.92 V06 13500 min-1 16298 xg 221.38 V01 15000 min-1 15343 xg 221.52 V02 7500 min-1 8174 xg 221.35 V04 14000 min-1 18624 xg 221.68 V02 15000 min-1 21379 xg © Hermle Labortechnik GmbH Z326_V1.17_dt...
- Seite 40 221.28 V02 220.87 V09 220.87 V10 221.23 V02 220.88 V09 220.92 V06 221.38 V01 221.52 V02 221.35 V04 221.68 V02 in Sekunden Beschleunigungszeit Bremszeit von 0 min -> U von U -> 0 min VIII Z326_V1.17_dt © Hermle Labortechnik GmbH...
- Seite 41 Übertemperatur Motor Überstrom Umrichter Timeout zwischen Steuerung und Umrichter Sonstiger Fehlerfall des Umrichters Überdrehzahl Rotor ist für die Zentrifuge nicht zugelassen FALSE Eingesetzter Rotor im Programm nicht vorhanden rotor no Es wurde kein Rotor erkannt © Hermle Labortechnik GmbH Z326_V1.17_dt...
- Seite 42 -1,5 705.015 14,0 -0,6 705.016 14,0 -0,6 13,9 -0,7 Festwinkelrotor 220.87 704.004 -0,4 704.005 -1,1 Festwinkelrotor 221.54 V02 701.011 10,6 701.012 701.015 Festwinkelrotor 221.55 V02 708.019 10,7 708.003 10,3 708.004 10,6 701.011 10,2 701.012 701.015 Z326_V1.17_dt © Hermle Labortechnik GmbH...
- Seite 43 -1,0 626.012 14,4 -0,4 626.013 14,5 -0,3 626.014 -4,9 626.015 11,6 -3,2 Ausschwingrotor 10,2 221.16 706.000 10,2 Festwinkelrotor 221.17 704.004 -0,4 704.005 -1,1 707.001 -0,7 707.002 -0,8 707.003 -0,3 707.004 -0,6 707.014 -0,9 707.000 -1,7 © Hermle Labortechnik GmbH Z326_V1.17_dt...
- Seite 44 -0,1 707.001 10,6 -0,6 707.002 10,4 -0,8 707.003 10,9 -0,3 707.004 10,6 -0,6 707.014 10,4 -0,8 707.015 10,4 -0,8 Festwinkelrotor 12,5 221.19 10,9 701.000 -4,5 701.010 11,3 -1,2 701.011 12,2 -0,3 10,6 701.012 10,5 -2,0 Z326_V1.17_dt © Hermle Labortechnik GmbH...
- Seite 45 704.004 -0,2 704.005 -0,8 Tabelle 7: Symbol- /Abkürzungsverzeichnis Einheit Bedeutung Umdrehungen pro Minute U (=rpm) [min (=revolution per minute) Relative-Zentrifugalbeschleunigung RZB(=rcf) [x g] (=relative centrifugal force) Polypropylen Polycarbonat accel acceleration/Beschleunigung decel deceleration/Auslauf prog program/Programm XIII © Hermle Labortechnik GmbH Z326_V1.17_dt...
- Seite 46 ANHANG Z326_V1.17_dt © Hermle Labortechnik GmbH...
-
Seite 47: Rücknahmeformular: Dekontaminationsbescheinigung
Sind diese Stoffe in das Gerät / Baugruppe gelangt? …………………………….. Ja Nein Wenn ja, welche: ________________________________________________________________ Beschreibung der Maßnahmen zur Dekontamination der aufgeführten Teile: Ich bestätige die ordnungsgemäße Dekontamination: Fa./Abt.:_____________________ Ort und Datum: ____________________________________ Unterschrift / Stempel der autorisierten Person:________________________________________ © Hermle Labortechnik GmbH Z326_V1.17_dt... - Seite 48 Z326_V1.17_dt © Hermle Labortechnik GmbH...
-
Seite 49: Notizen
8. Notizen © Hermle Labortechnik GmbH Z326_V1.17_dt... - Seite 50 Z326_V1.17_dt © Hermle Labortechnik GmbH...
- Seite 51 © Hermle Labortechnik GmbH Z326_V1.17_dt...
- Seite 52 HERMLE Labortechnik GmbH Siemensstraße 25 78564 Wehingen Tel: 0 74 26-96 22-17 Fax: 0 74 26-96 22-49 Email: vertrieb@hermle-labortechnik.de Internet: http://www.hermle-labortechnik.de Technische Änderungen vorbehalten. ©HERMLE Labortechnik GmbH 2016 Z326_V1.17_dt © Hermle Labortechnik GmbH...
