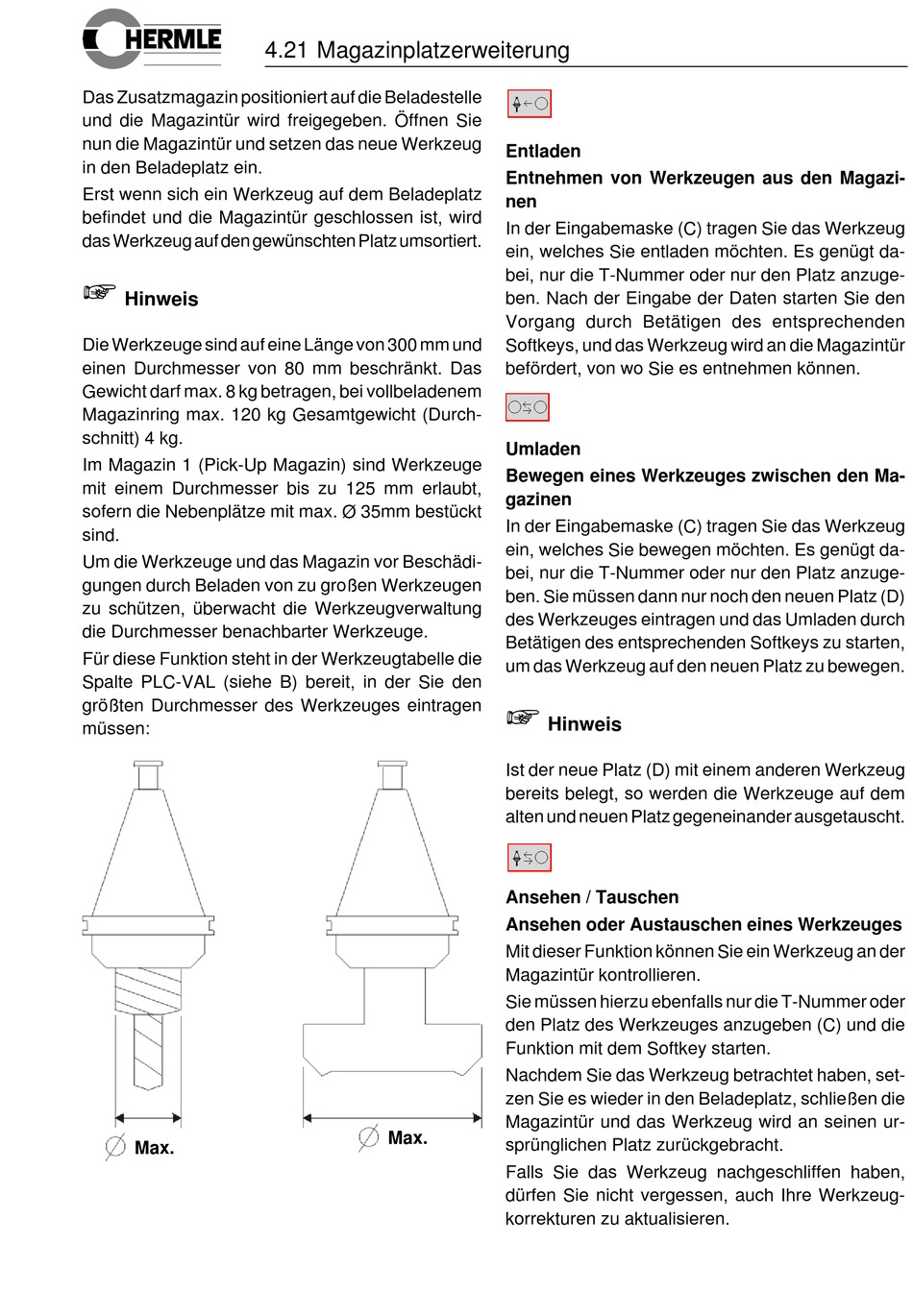

Das Zusatzmagazin positioniert auf die Beladestelle
und die Magazintür wird freigegeben. Öffnen Sie
nun die Magazintür und setzen das neue Werkzeug
in den Beladeplatz ein.
Erst wenn sich ein Werkzeug auf dem Beladeplatz
befindet und die Magazintür geschlossen ist, wird
das Werkzeug auf den gewünschten Platz umsortiert.
+
Hinweis
Die Werkzeuge sind auf eine Länge von 300 mm und
einen Durchmesser von 80 mm beschränkt. Das
Gewicht darf max. 8 kg betragen, bei vollbeladenem
Magazinring max. 120 kg Gesamtgewicht (Durch-
schnitt) 4 kg.
Im Magazin 1 (Pick-Up Magazin) sind Werkzeuge
mit einem Durchmesser bis zu 125 mm erlaubt,
sofern die Nebenplätze mit max. Ø 35mm bestückt
sind.
Um die Werkzeuge und das Magazin vor Beschädi-
gungen durch Beladen von zu großen Werkzeugen
zu schützen, überwacht die Werkzeugverwaltung
die Durchmesser benachbarter Werkzeuge.
Für diese Funktion steht in der Werkzeugtabelle die
Spalte PLC-VAL (siehe B) bereit, in der Sie den
größten Durchmesser des Werkzeuges eintragen
müssen:
Max.
4.21 Magazinplatzerweiterung
Max.
Entladen
Entnehmen von Werkzeugen aus den Magazi-
nen
In der Eingabemaske (C) tragen Sie das Werkzeug
ein, welches Sie entladen möchten. Es genügt da-
bei, nur die T-Nummer oder nur den Platz anzuge-
ben. Nach der Eingabe der Daten starten Sie den
Vorgang durch Betätigen des entsprechenden
Softkeys, und das Werkzeug wird an die Magazintür
befördert, von wo Sie es entnehmen können.
Umladen
Bewegen eines Werkzeuges zwischen den Ma-
gazinen
In der Eingabemaske (C) tragen Sie das Werkzeug
ein, welches Sie bewegen möchten. Es genügt da-
bei, nur die T-Nummer oder nur den Platz anzuge-
ben. Sie müssen dann nur noch den neuen Platz (D)
des Werkzeuges eintragen und das Umladen durch
Betätigen des entsprechenden Softkeys zu starten,
um das Werkzeug auf den neuen Platz zu bewegen.
+
Hinweis
Ist der neue Platz (D) mit einem anderen Werkzeug
bereits belegt, so werden die Werkzeuge auf dem
alten und neuen Platz gegeneinander ausgetauscht.
Ansehen / Tauschen
Ansehen oder Austauschen eines Werkzeuges
Mit dieser Funktion können Sie ein Werkzeug an der
Magazintür kontrollieren.
Sie müssen hierzu ebenfalls nur die T-Nummer oder
den Platz des Werkzeuges anzugeben (C) und die
Funktion mit dem Softkey starten.
Nachdem Sie das Werkzeug betrachtet haben, set-
zen Sie es wieder in den Beladeplatz, schließen die
Magazintür und das Werkzeug wird an seinen ur-
sprünglichen Platz zurückgebracht.
Falls Sie das Werkzeug nachgeschliffen haben,
dürfen Sie nicht vergessen, auch Ihre Werkzeug-
korrekturen zu aktualisieren.
