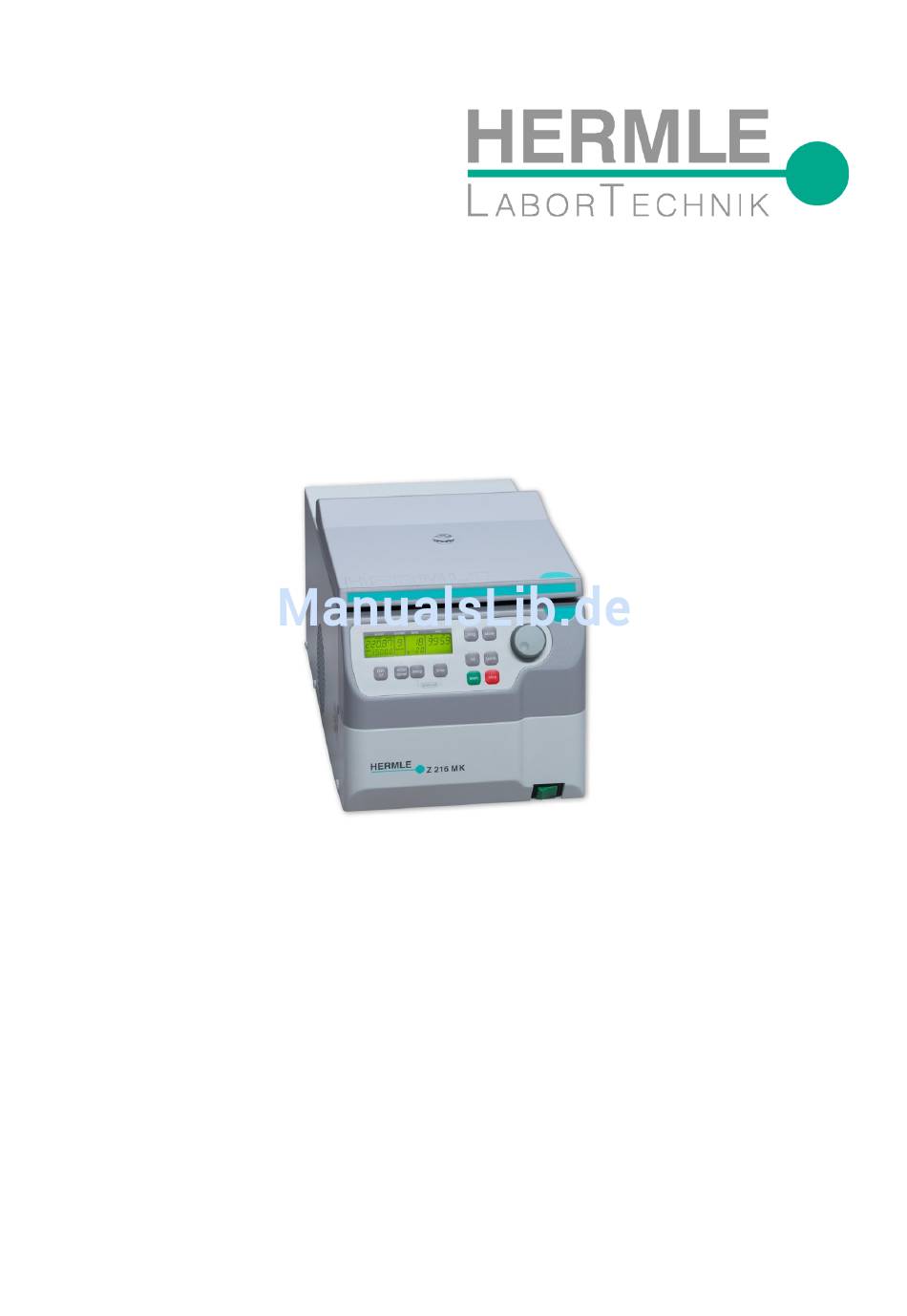

- Seite 1 Bedienungsanleitung für die gekühlte Mikroliterzentrifuge Z 216 MK © Hermle Labortechnik GmbH Z216MK_V1.18_dt...
- Seite 2 © Hermle Labortechnik GmbH Z216MK_V1.18_dt...
-
Seite 3: Inhaltsverzeichnis
Vorwahl der Drehzahl bzw. des RZB-Wertes ....................17 2.3.2 Vorwahl der Laufzeit ............................17 2.3.3 Vorwahl der Bremskraft und Beschleunigung ....................18 2.3.4 Vorwahl der Temperatur ..........................19 2.3.5 Vorkühlung ..............................19 Radiuskorrektur ............................... 20 © Hermle Labortechnik GmbH Z216MK_V1.18_dt... - Seite 4 Tabelle 4: Max. Drehzahl und RZB-Werte zulässiger Rotoren ................. V Tabelle 5: Beschleunigungs- und Bremszeiten ......................V Tabelle 6: Fehlermeldungen ........................... VI Tabelle 7: Radiuskorrektur ............................. VII Tabelle 8: Symbol- /Abkürzungsverzeichnis ......................VIII Rücknahmeformular: Dekontaminationsbescheinigung ................... X © Hermle Labortechnik GmbH Z216MK_V1.18_dt...
-
Seite 5: Produktbeschreibung
Benutzung gilt als nicht bestimmungsgemäß. Für hieraus entstehende Schäden haftet die Firma HERMLE Labortechnik GmbH nicht. 1.3 Kurzbeschreibung Das Gerät Typ Z 216 MK ist eine gekühlte Mikroliterzentrifuge und wird in zwei Spannungsvarianten 230V und 120V bereitgestellt, In der Zentrifuge können Festwinkelrotoren verwendet werden. -
Seite 6: Bedien- Und Anzeigeelemente

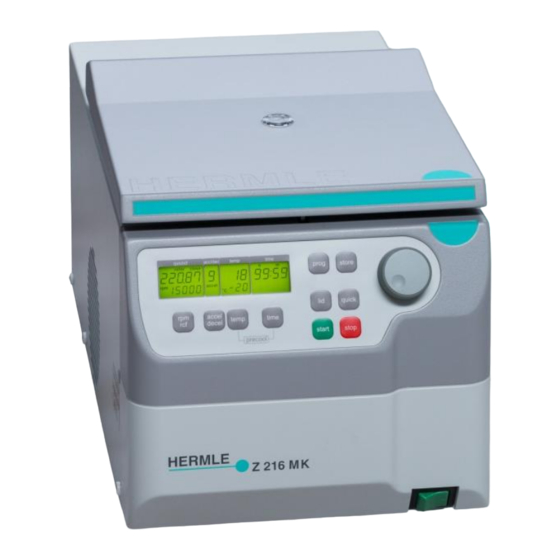

1.5 Bedien- und Anzeigeelemente Drehknopf Laufparameter Netzschalter Anzeige des Bedienfeldes rpm/rcf Drehzahl/ g-Zahl accel/decel Beschleunigungs- / Bremsintensität time Zentrifugationsdauer Deckelentriegelung quick Kurzzeitlauf start Zentrifugation starten stop Zentrifugation stoppen prog Aufruf gespeicherter Programme store Programme abspeichern temp Temperatur einstellen © Hermle Labortechnik GmbH Z216MK_V1.18_dt... -
Seite 7: Lcd-Anzeige
„accel“ „temperature“ Hinweis: Nach dem Einschalten der Zentrifuge erscheinen im Anzeigefeld „rpm/rcf“ (A-1) nacheinander und für eine kurze Zeit zunächst der Ladestatus, danach die aktuelle Software Version und anschließend der Gerätetyp (Bsp. Z 36 HK). © Hermle Labortechnik GmbH Z216MK_V1.18_dt... -
Seite 8: Schilder Und Hinweise Auf Der Zentrifuge
1.6.1 Allgemein Entsorgungshinweis (siehe Kapitel 6.3, S. 31) Drehrichtung – rechtsdrehend für den Rotorantrieb Beladungshinweis für Rotoren 1.6.2 Produkt-Typenschild (Beispiel) Firmenanschrift: Hermle Labortechnik GmbH, Siemensstr. 25, D-78564 Wehingen TYPE: Typenbezeichnung des Produktes REF: Bestellnummer des Produktes Seriennummer des Produktes Herstellungsdatum Hersteller MAX. -
Seite 9: Warn-, Und Hinweisschilder
Stoffen innerhalb von 30 cm um die Zentrifuge entsprechend den Empfehlungen der EN 61010-2-020 verboten. • Die HERMLE Z 216 MK ist nicht explosionsgeschützt und darf daher nicht in explosionsgefährdeten Räumen und Bereichen betrieben werden. Das Zentrifugieren von brennbaren, explosiven, radioaktiven oder solchen Stoffen, die chemisch mit hoher Energie miteinander reagieren, ist verboten. -
Seite 10: Auszuschließende Betriebsweisen
Personen. • Betrieb der Zentrifuge mit nicht zulässigen Rotoren und Zubehörteilen, die nicht ausschließlich von der Firma HERMLE Labortechnik GmbH zugelassen sind, mit der Ausnahme der handelsüblichen Zentrifugiergefäße aus Glas oder Kunststoff. • Zentrifugation von stark korrodierenden Substanzen, die Materialschäden verursachen und die mechanische Festigkeit von Zentrifugen und Rotoren beeinträchtigen. -
Seite 11: Aufstellen Der Zentrifuge
1.7 Aufstellen der Zentrifuge 1.7.1 Auspacken Die Z 216 MK wird in einem Karton angeliefert. Entfernen Sie die Spannbänder, öffnen Sie den Karton, entnehmen die Innenpolsterung und heben die Zentrifuge nach oben Greifen Sie dazu mit beiden Händen unter das Gerät (siehe Abbildung 1) und heben es mit einer angemessenen Anzahl von Helfern an beiden Seiten aus dem Transportkarton und stellen es auf dem Labortisch ab. -
Seite 12: Grundeinstellung
1.8.2 Zugang zum Menü Grundeinstellung Bei Inbetriebnahme der Zentrifuge haben Sie die Möglichkeit, folgende Grundeinstellungen vorzunehmen: Temperaturanzeige in °C oder °F Akustisches Signal ein-/ausschalten Tastentöne ein-/ausschalten Vorwahl der Lautstärke des akustischen Signals Melodieauswahl für das akustische Signal „Laufende“ © Hermle Labortechnik GmbH Z216MK_V1.18_dt... - Seite 13 Alle veränderten Einstellungen müssen durch Betätigen der Taste „start“ (9) abgespeichert werden. Zur optischen Bestätigung erscheint im Anzeigenfeld „rpm/rcf“ (A-1) der Schriftzug „store“ – nur dann sind die Vorwahlen wirksam (siehe Abbildung 4)! Abbildung 4 © Hermle Labortechnik GmbH Z216MK_V1.18_dt...
-
Seite 14: Temperaturanzeige
„rpm/rcf“ (A-1) der Schriftzug „On Sound“. Wenn Sie jetzt die Taste „rpm/rcf“ (4) drücken, blinkt der Schriftzug „On“ und mit dem Einstellregler (1) kann der Ton abgeschaltet werden (siehe Abbildung Nach dem Speichern kommen Sie durch kurzes Ausschalten der Zentrifuge wieder in den normalen Betriebsmodus zurück. Abbildung 6 © Hermle Labortechnik GmbH Z216MK_V1.18_dt... -
Seite 15: Vorwahl Der Lautstärke Des Akustischen Signals (Optional)
Einstellregler (1) eine Melodie unter Zahlen von 0 bis 9 ausgewählt werden. (siehe Abbildung 8). Nach dem Speichern kommen Sie durch kurzes Ausschalten der Zentrifuge wieder in den normalen Betriebsmodus zurück. Abbildung 8 © Hermle Labortechnik GmbH Z216MK_V1.18_dt... -
Seite 16: Tastenton Ein- / Ausschalten (Optional)
„rpm/rcf“ (A-1) der Schriftzug „ON/BEEP“. Nachdem Sie die Taste „rpm/rcf“ (4) gedrückt haben, kann mit dem Einstellregler (1) der Tastenton ein (On) oder ausgeschaltet (Off) werden. (siehe Abbildung Nach dem Speichern kommen Sie durch kurzes Ausschalten der Zentrifuge wieder in den normalen Betriebsmodus zurück. Abbildung 9 © Hermle Labortechnik GmbH Z216MK_V1.18_dt... -
Seite 17: Abrufen Von Betriebsdaten (Nur Von Geschultem Personal Bzw. Servicetechniker)
Einstellregler (1) durchblättert. Die entsprechenden Fehlercodes erscheinen im Anzeigenfeld „rpm/rcf“ (A-1)). Deren Bedeutung entnehmen Sie bitte der „Tabelle 6: Fehlermeldungen“ (siehe ANHANG S. V). Auch hier müssen Sie die Zentrifuge kurz ausschalten, um wieder in den normalen Betriebsmodus zurückzukommen. © Hermle Labortechnik GmbH Z216MK_V1.18_dt... -
Seite 18: Bedienung
(siehe Abbildung 11) in die Befestigungsmutter (siehe Abbildung 12) und befestigen diese durch Drehen im Uhrzeigersinn auf der Motorwelle. Abbildung 12 ACHTUNG: Aus Sicherheitsgründen sollten Sie vor jedem Lauf prüfen, ob die Befestigungsmutter noch festgezogen ist (siehe Abbildung 11)! © Hermle Labortechnik GmbH Z216MK_V1.18_dt... -
Seite 19: Beladung Der Rotoren (Winkel)
Bei Unklarheiten ist Auskunft beim Hersteller einzuholen! 2.1.4 Ausbau der Rotoren Stecken Sie den mitgelieferten Rotorschlüssel in die Befestigungsmutter (siehe Abbildungen 10 und 11), halten den Rotor mit der Hand fest und lösen die Befestigung durch Drehen gegen den Uhrzeigersinn. © Hermle Labortechnik GmbH Z216MK_V1.18_dt... -
Seite 20: Gerätedeckel
Gerät befindet z. B. „22x.xx“ (M4). Damit werden auch alle rotorspezifischen Daten wie z. B. max. Drehzahl, Beschleunigung usw., übernommen. Sämtliche mit (-Ziffer-) gekennzeichneten Textstellen beziehen sich auf Abbildung 17. ACHTUNG: Greifen Sie beim Schließen des Gerätedeckels nicht mit den Fingern zwischen Deckel und Gerät bzw. in den Verriegelungsmechanismus! © Hermle Labortechnik GmbH Z216MK_V1.18_dt... -
Seite 21: Vorwahlmöglichkeiten
Im Anzeigenfeld „time“ (A-3) blinkt die Anzeige „m : s“ oder „h : m“, je nach vorangegangener Einstellung. Die Einstellung des gewünschten Wertes erfolgt mit dem Einstellregler (1). Nach Überschreiten von 59 min 50 sec wechselt die Anzeige automatisch in „h : m“. © Hermle Labortechnik GmbH Z216MK_V1.18_dt... -
Seite 22: Vorwahl Der Bremskraft Und Beschleunigung
Sämtliche mit (-Ziffer-) gekennzeichneten Textstellen beziehen sich auf Abbildung 20. In der „Tabelle 5“ (siehe ANHANG S. V) sind Beschleunigungs- und Bremszeiten der Beschleunigungs- und Bremsstufen 0 bis 9 für alle zulässigen Rotoren zusammengefasst. Abbildung 20 © Hermle Labortechnik GmbH Z216MK_V1.18_dt... -
Seite 23: Vorwahl Der Temperatur
Erreichen der Temperatur mit der "Stop" Taste (10) beendet werden. Sämtliche mit (-Ziffer-) gekennzeichneten Textstellen beziehen sich auf Abbildung 22. Je nach eingesetztem Rotor beträgt die Vorkühlzeit zwischen ca. 10 und 20 min. Abbildung 22 © Hermle Labortechnik GmbH Z216MK_V1.18_dt... -
Seite 24: Radiuskorrektur
Sie die gewünschte Programmnummer auswählen. Ob eine Programmnummer schon belegt ist, können Sie daran erkennen, dass im Anzeigenfeld „rpm/rcf“ (A-1) die Schriftzüge „rotor“ (M3) und „22x.xx“ (M4) erscheinen. Bei freien Speicherplätzen erscheint hier eine Null. Abbildung 104 © Hermle Labortechnik GmbH Z216MK_V1.18_dt... -
Seite 25: Aufrufen Von Bereits Gespeicherten Programmen
Sollte sich im Gerät ein anderer Rotor befinden, als der für den dieses Programm erstellt wurde, blinkt im Anzeigenfeld „rpm/rcf“ (A-1) der Schriftzug „rotor“ (M3). Gleichzeitig blinken im Wechsel das Wort „FALSE“ und die abgespeicherte Rotornummer „22x.xx“ (M4). Sämtliche mit (-Ziffer-) gekennzeichneten Textstellen beziehen sich auf Abbildung 27. Abbildung 27 © Hermle Labortechnik GmbH Z216MK_V1.18_dt... -
Seite 26: Rückkehr Zur Freien Einstellung
2.5.5 Stoppen der Zentrifuge Mit der „stop“ Taste (10) (siehe Abbildung 29) kann ein Lauf jederzeit unterbrochen werden. Nach Betätigen der Taste wird die Zentrifuge mit der jeweiligen vorgewählten Bremsintensität bis zum Stillstand abgebremst. Abbildung 29 © Hermle Labortechnik GmbH Z216MK_V1.18_dt... -
Seite 27: Unwucht (Imbalance)
Bestücken Sie den Rotor wie unter Punkt 2.1.1 und 2.1.2 beschrieben. Wenn im Feld „time“ (A-3) das Wort „error“ (M11) und die Fehlernummer „02“ (siehe Abbildung 30) angezeigt wird, kann das folgende Ursache haben: Der Unwuchtschalter ist defekt. Abbildung 30 © Hermle Labortechnik GmbH Z216MK_V1.18_dt... -
Seite 28: Instandhaltung
Flächen des Gerätes, des Rotors und des Rotorzubehörs sowie auf das regelmäßige Einfetten der Gummidichtung bei hermetisch dichten Rotoren und der Einhängebolzen bei Ausschwingrotoren. Wir empfehlen das HERMLE-Spezialfett (Best. Nr. 38-5656). Keine ätzenden Reinigungsmittel und keine schleifenden Poliermittel verwenden. Bei eloxierten Aluminiumteilen ist besonders darauf zu achten, dass sie stets unbeschädigt sind. -
Seite 29: Gerät Reinigen / Desinfizieren
Rotordeckel und Adapter können ebenfalls autoklaviert werden (max.121°C, 20 min). Zusatzinformationen für aerosoldichte Rotoren, Deckel und Becher Die Aerosoldichtigkeit von Hermle Rotoren, Rotordeckeln, Becher und Kappen ist vom „TÜV Nord CERT GmbH, Certification Body Consumer Products, Essen (Germany)“ gemäß Annex AA IEC 61010-2-020 geprüft und zertifiziert worden. -
Seite 30: Rotor Reinigen / Desinfizieren
Methode an der Zentrifuge bzw. den Rotoren keine Beschädigung hervorruft! 3.1.6 Glasbruch Beachten Sie die Angaben der Gefäßhersteller zu den empfohlenen Zentrifugationsparameter. Zentrifugiergläser weisen mit steigender g-Zahl (Drehzahl) eine zunehmende Bruchquote auf. © Hermle Labortechnik GmbH Z216MK_V1.18_dt... -
Seite 31: Gebrauchsdauer Rotoren, Rund- Und Rechteckbecher, Zubehör
Transparente Rotordeckel und Kappen aus PC oder PP für Rotoren und Becher von Aluminium und Stahlrotoren sowie Rotoren, Röhrchengestelle und Adapter aus PP, haben eine maximale Gebrauchsdauer von 3 Jahren ab erster Inbetriebnahme. Voraussetzung für die Gebrauchsdauer: Sachgemäße Benutzung, beschädigungsfreier Zustand, empfohlene Pflege. © Hermle Labortechnik GmbH Z216MK_V1.18_dt... -
Seite 32: Hilfe Bei Störungen
• Drehen Sie nun den (Innen-)Sechskantschlüssel so lange nach links (gegen den Uhrzeigersinn), bis Sie den Anschlag erreicht haben. VORSICHT: Nur bis zum Anschlag drehen, nicht festziehen! • Schalten Sie die Zentrifuge wieder ein, um weiterarbeiten zu können. Abbildung 31 © Hermle Labortechnik GmbH Z216MK_V1.18_dt... -
Seite 33: Beschreibung Des Fehlermeldesystems
Notentriegelung. Gehen Sie dabei vor wie in Kapitel 4.2.1, S.26 beschrieben. Nachdem der Zentrifugendeckel geöffnet wurde, schalten Sie das Gerät wieder ein. Error 14 und der Schriftzug „USEr GuidE“ sollte nun verschwunden worden sein. Sollte dieser Fehler wieder auftreten, wenden Sie sich bitte an den Service. © Hermle Labortechnik GmbH Z216MK_V1.18_dt... -
Seite 34: Reparaturannahme
Im Falle einer Rücksenden von Zentrifugen bitten wir Sie, auch deren Netzkabel mitzuschicken. Dadurch wird das Risiko eines defekten Netzkabels ausgeschlossen. Sollte kein Netzkabel der Zentrifuge beigelegt sein, wird Ihnen ein neues Netzkabel geliefert und berechnet. Wir bitten dafür um Ihr Verständnis. Z216MK_V1.18_dt © Hermle Labortechnik GmbH... -
Seite 35: Transport, Lagerung Und Entsorgung
Entsorgung zuständig. RoHS II-Konformitätserklärung Die HERMLE Labortechnik GmbH, Siemensstraße 25, 78564 Wehingen, erklärt hiermit, dass alle hergestellten Produkte konform der RoHS II-Richtlinie 2011/65/EU des Europäischen Parlamentes und des Rates vom 08.06.2014 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten sind. - Seite 36 TRANSPORT, LAGERUNG UND ENTSORGUNG © Hermle Labortechnik GmbH Z216MK_V1.18_dt...
-
Seite 37: Anhang
Tabelle 4: Max. Drehzahl und RZB-Werte zulässiger Rotoren ......... V Tabelle 5: Beschleunigungs- und Bremszeiten ..............V Tabelle 6: Fehlermeldungen ....................VI Tabelle 7: Radiuskorrektur ....................VII Tabelle 8: Symbol- /Abkürzungsverzeichnis ..............VIII Rücknahmeformular: Dekontaminationsbescheinigung ..........X © Hermle Labortechnik GmbH Z216MK_V1.18_dt... -
Seite 38: Eg - Konformitätserklärung
Z 206 A; Z 207 A; Z 207 H; Z 2207 M; Z 216 M; Z 306; Z 326; Z 366; Z 446; Z 216 MK; Z 32 HK; Z 326 K; Z 366 K; Z 36 HK; Z 446 K Einschlägige EG-Richtlinien / Normen... - Seite 39 ANHANG Tabelle 1: Technische Daten 78564 Wehingen HERMLE Labortechnik GmbH Hersteller Z 216 MK Typenbezeichnung Abmessungen 28 cm Breite 55 cm Tiefe 29 cm Höhe 35 kg Gewicht ohne Rotor max. Drehzahl 15000 min 44 x 1,5/2,0 ml max. Volumen 21379 x g max.
- Seite 40 221.38 V03 +5 °C 15000 min-1 221.68 V01 +10 °C Alle Temperaturen beziehen sich auf eine Raumtemperatur von 23 °C. Bei Überschreiten dieses Wertes oder direkter Sonneneinstrahlung auf die Zentrifuge können diese Werte nicht gehalten werden © Hermle Labortechnik GmbH Z216MK_V1.18_dt...
- Seite 41 Stufe 9 Stufe 0 Stufe 9 220.87 V14 220.87 V13 221.17 V06 220.88 V08 220.92 V07 221.35 V03 221.38 V03 221.68 V01 in Sekunden Beschleunigungszeit Bremszeit von 0 min -> U von U -> 0 min © Hermle Labortechnik GmbH Z216MK_V1.18_dt...
- Seite 42 Timeout zwischen Steuerung und Umrichter Sonstiger Fehlerfall des Umrichters Überdrehzahl Timeout bei Steuerung über die RS232 Schnittstelle Rotor ist für die Zentrifuge nicht zugelassen FALSE Eingesetzter Rotor im Programm nicht vorhanden rotor no Es wurde kein Rotor erkannt © Hermle Labortechnik GmbH Z216MK_V1.18_dt...
- Seite 43 704.005 -1,1 Festwinkelrotor 221.17 704.004 -0,3 704.005 -1,0 Festwinkelrotor 8,4/8,5 220.88 704.004 -0,2 704.005 -0,7 Festwinkelrotor 8,0/7,0 220.92 Festwinkelrotor 221.38 Festwinkelrotor 221.35 701.015 -1,5 701.016 -1,2 701.017 -1,0 Festwinkelrotor 8,4/8,5 221.68 704.004 -0,2 704.005 -0,7 © Hermle Labortechnik GmbH Z216MK_V1.18_dt...
- Seite 44 ANHANG Tabelle 8: Symbol- /Abkürzungsverzeichnis Einheit Bedeutung Umdrehungen pro Minute U (=rpm) [min (=revolutions per minute) Relative-Zentrifugalbeschleunigung RZB(=rcf) [x g] (=relative centrifugal force) Polypropylen Polycarbonat accel acceleration/Beschleunigung decel deceleration/Auslauf prog program/Programm VIII © Hermle Labortechnik GmbH Z216MK_V1.18_dt...
- Seite 45 ANHANG © Hermle Labortechnik GmbH Z216MK_V1.18_dt...
-
Seite 46: Rücknahmeformular: Dekontaminationsbescheinigung
Sind diese Stoffe in das Gerät / Baugruppe gelangt? …………………………….. Ja Nein Wenn ja, welche: ________________________________________________________________ Beschreibung der Maßnahmen zur Dekontamination der aufgeführten Teile: Ich bestätige die ordnungsgemäße Dekontamination: Fa./Abt.:_____________________ Ort und Datum: ____________________________________ Unterschrift / Stempel der autorisierten Person:________________________________________ © Hermle Labortechnik GmbH Z216MK_V1.18_dt... - Seite 47 Z216MK_V1.18_dt © Hermle Labortechnik GmbH...
- Seite 48 HERMLE Labortechnik GmbH Siemensstraße 25 78564 Wehingen Tel: 0 74 26-96 22-17 Fax: 0 74 26-96 22-49 Email: vertrieb@hermleLT.de Internet: http://www.hermle-labortechnik.de Technische Änderungen vorbehalten. ©HERMLE Labortechnik GmbH 2018 Z216MK_V1.18_dt © Hermle Labortechnik GmbH...
