Kletterablauf
Schritt 8: Einschalen
Die Bezeichnung der Positionen A – F
hat sich geändert und beschreiben
wieder die Ausgangslage.
Ausgangssituation:
■
Kletterschuh RCS, Wandschuh RCS
und Kletterkonus M30/DW20 an Po-
sition F sind demontiert. Das Anker-
loch ist verschlossen.
■
Decke betoniert oder innere Bühne
ist in Position
Lastsituation:
■
Last liegt mittels Vertikallastklinke
(10.16) über Klettersäge (10.6) auf
Kletterschuh RCS (E).
■
Vertikallastklinke (10.16) aktiviert.
Einschalen
1. Innere Stellschalung stellen.
2. Vorlaufanker an Position A + B an
Schalung montieren.
4. Bewehrung einbauen.
→ Fenster in Bewehrung für die Vor-
laufanker berücksichtigen.
3. Fahrwagen RCS (24.3) bedienen und
Schalung an die Wand fahren und
dabei mäßig vorspannen.
4. Schalung verankern und Schalele-
mente verbinden.
(Abb. E1.09 + E1.09a)
Höhe der Schalung und der Vorlaufan-
ker!
Kletterablauf ab Schritt 1: Betonieren
neu beginnen.
106
A
B
5c
C
5d
D
5a
E
F

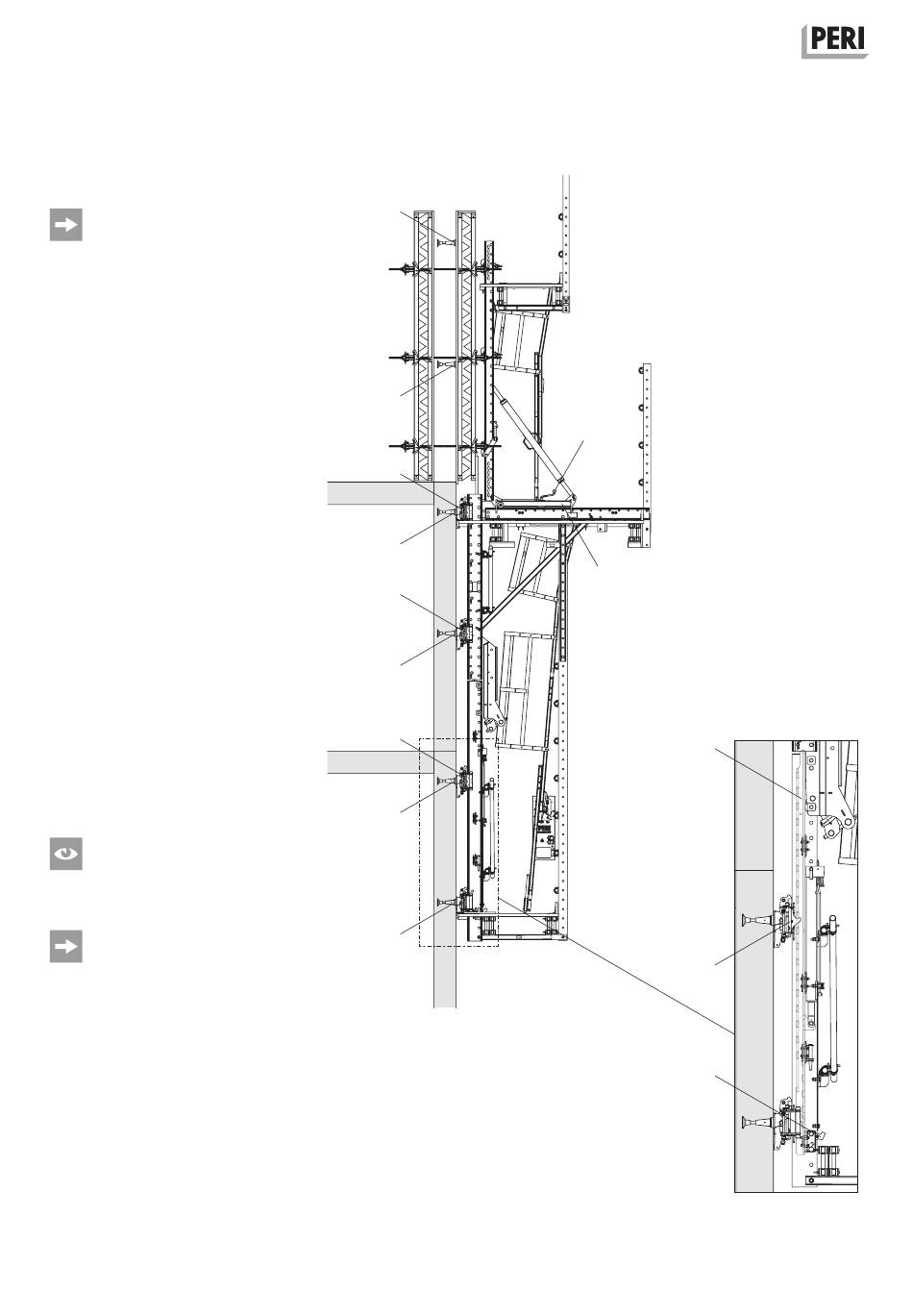

Abb. E1.09
96 + 24.6
24.3
10.6
5a
10.16
RCS CL MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
Abb. E1.09a
