E6 Kletterschuh bedienen

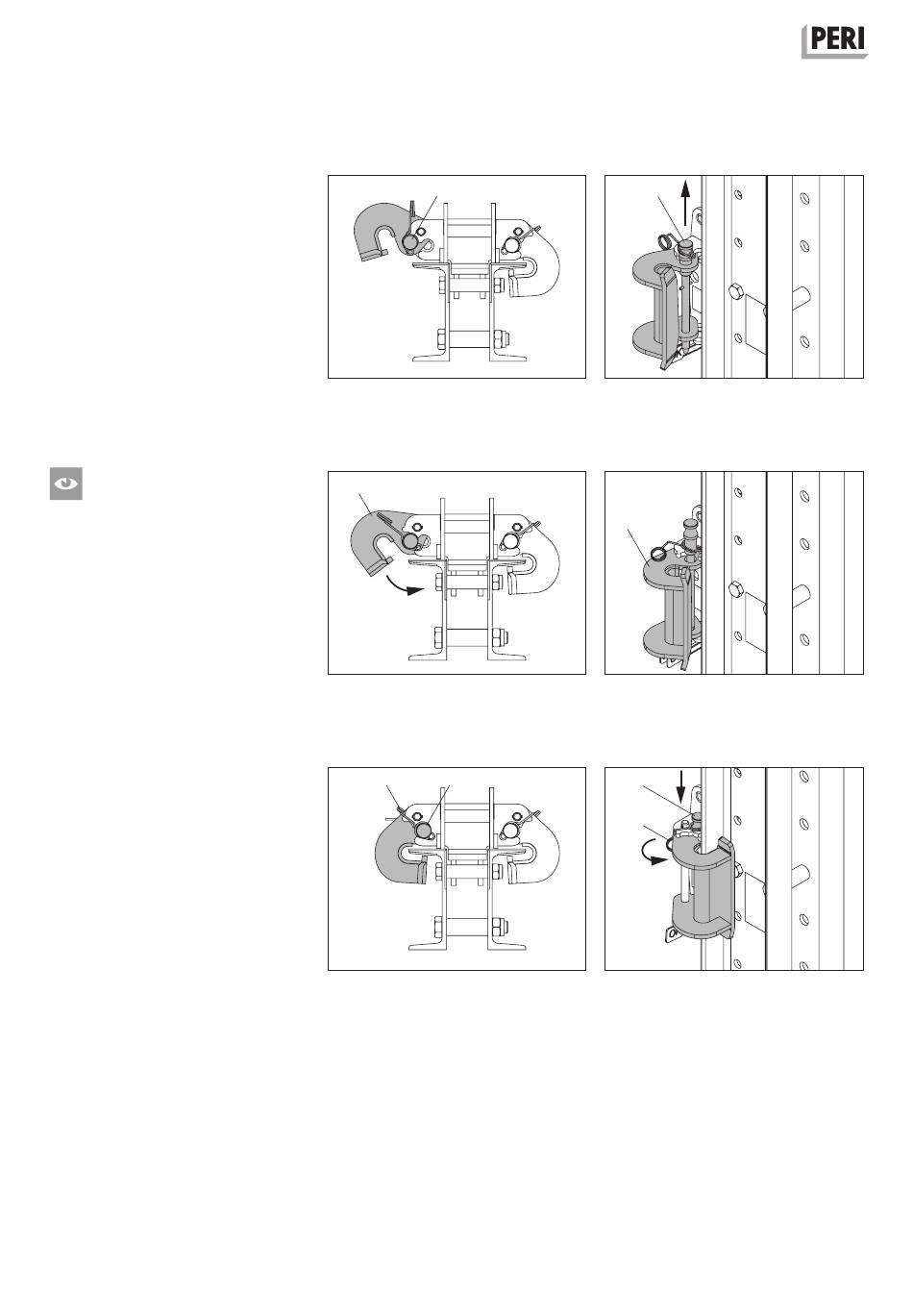

Kletterschuh schließen
1. Sicherungsbolzen (5.3) anheben.
(Abb. E6.04 + E6.04a)
2. Führungskufe (5.2) nach vorne klap-
pen. (Abb. E6.05 + E6.05a)
3. Sicherungsbolzen (5.3) in geschlos-
sener Position wieder ganz einste-
cken.
4. Federsicherung (5.6) fixieren. Dazu
den Ring unter die Führungskufe
(5.2) einschnappen lassen.
(Abb. E6.06 + E6.06a)
5. Mit der anderen Führungskufe ge-
nauso verfahren.
(Ohne Abbildung)
Sind beide Steckbolzen ganz einge-
steckt und die Federsicherung fixiert?
120
5.3
Abb. E6.04
5.2
Abb. E6.05
5.6 5.3
Abb. E6.06
5.3
Abb. E6.04a
5.2
Abb. E6.05a
5.3
5.6
Abb. E6.06a
