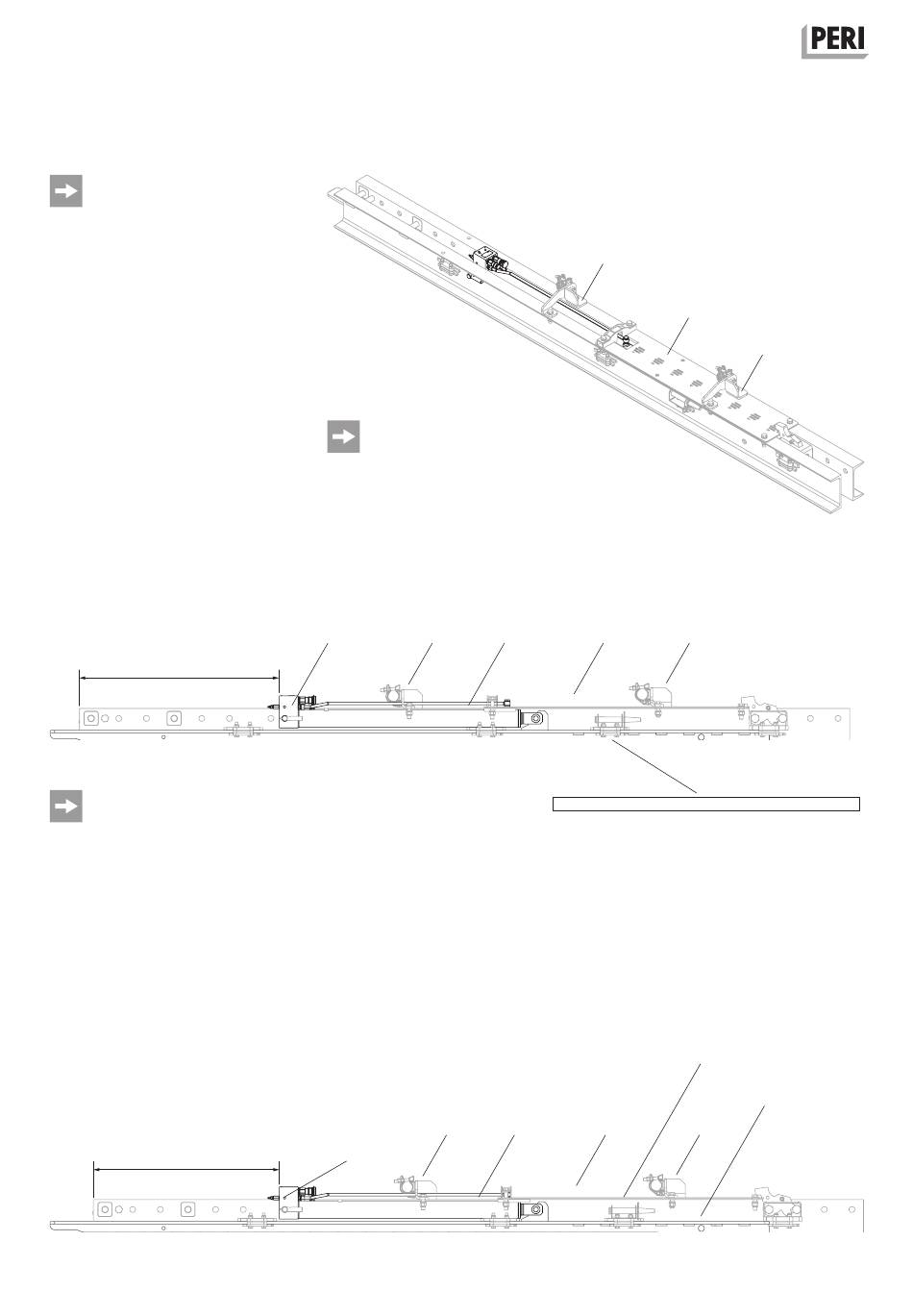

C6 Vormontage Antriebsschiene RCS CL MAX
Montagepositionen der Diagonalan-
schlüsse und der Bolzenposition des
Kletterzylinders den Montageplänen
entnehmen.
Montage Zylinderfixierung und Dia-
gonalanschluss
1. Zylinderfixierung (10.1) und Diagonal-
anschlüsse (10.2a + 10.2b) mit vor-
gegebenen Schr ISO 4014 M16 x
60-8.8 (10.7), Schr ISO 4014 M16 x
90-8.8 (10.15), Muttern ISO 7040
16-8 (10.10), Scheiben ISO 7089 200
HV, A 16 (10.8) und Scheiben DIN
434 18 (10.9) wieder montieren.
→ Kletterzylinder RCS MAX 75 (1) ist
montiert.
(Abb. C6.03 + C6.03a)
Bolzenposition 1
90,3 cm
Abb. C6.03a
Der Passbolzen Ø 26 x 120 (10.11)
und Federstecker 5/1 (10.5) in der
Klettersäge vor der Montage des
Kletterzylinders RCS MAX 75 (1)
entfernen und die Säge in Position
bringen.
Passbolzen Ø 26 x 120 (10.11) an der
Antriebsschiene in Parkposition ste-
cken.
Bolzenposition 2
84 cm
Abb. C6.03b
RCS CL MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
Je nach Abschnittshöhe h
schiedliche Bolzenpositionen für die
Befestigung des Kletterzylinders zu
wählen.
10.4 + 10.5
Pos. 1
10.2a
10.2a
10.4 + 10.5
Pos. 2
10.2b
sind unter-
B
1
10.1
10.11 + 10.5 in Parkposition
10.11 + 10.5 in Parkposition
1
10.1
10.1
10.2a
Abb. C6.03
10.2a
10.11 + 10.5
10.2a
77
