E7 Vertikallastklinke in Antriebsschiene

Die Vertikallastklinke dient im Arbeits-
und Sturmzustand zur Einleitung der
Vertikalkräfte in die Verankerung des
bereits älteren Betonierabschnitts, in-
dem die Verankerung durch die bereits
höhere Betonfestigkeit eine höhere
Tragfähigkeit aufweist und keine Inter-
aktion mit hohen Zugkräften auftritt.
Zur Deaktivierung die Vertikallastklin-
ke anheben, herausschwenken und
so ablassen, dass die Nase am ein-
gebauten Bolzen aufliegt und das
Einrasten verhindert.
Zur Aktivierung die Vertikallastklinke
anheben, hineinschwenken und so
ablassen, dass die Nase vor dem
eingebauten Bolzen positioniert ist.
(Abb. E7.01)
Wird die Vertikallastklinke nicht ver-
wendet (Lagerung der Klettereinheit im
Arbeitszustand auf dem Kletterschuh A
mittels Distanzierung in der oberen
Kletterschiene), so kann sie mittels
Schraube M12 gegen versehentliches
Einrasten gesichert werden.
Um zu gewährleisten, dass sich die
Schraube immer an der Antriebsschie-
ne befindet, kann diese in einer an der
Vertikallastklinke befindliche obere
Bohrung „geparkt" werden. Dort befin-
det sie sich in allen Arbeitszuständen,
außer beim zuvor beschriebenen Fall.
Im Normalfall wird die Vertikallastklinke
beim letzten Hub aktiviert.
Kletterzylinder RCS MAX 75 ausfah-
ren. Die aktivierte Vertikallastklinke
(10.16) wird von der Klettersäge
(10.6) beim Hochfahren der Antriebs-
schiene (10) nach außen ge-
schwenkt und rastet in die Ausspa-
rungen der Klettersäge (10.6) ein,
sobald sie sich auf der Höhe der Ver-
tikallastklinke (10.16) befinden.
Den Kletterzylinder RCS MAX 75 so
weit ausfahren, bis sich die Kletter-
einheit auf der geeigneten Höhe be-
findet. Dabei ggf. einige Aussparun-
gen in der Klettersäge (10.6)
überfahren.
RCS CL MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung

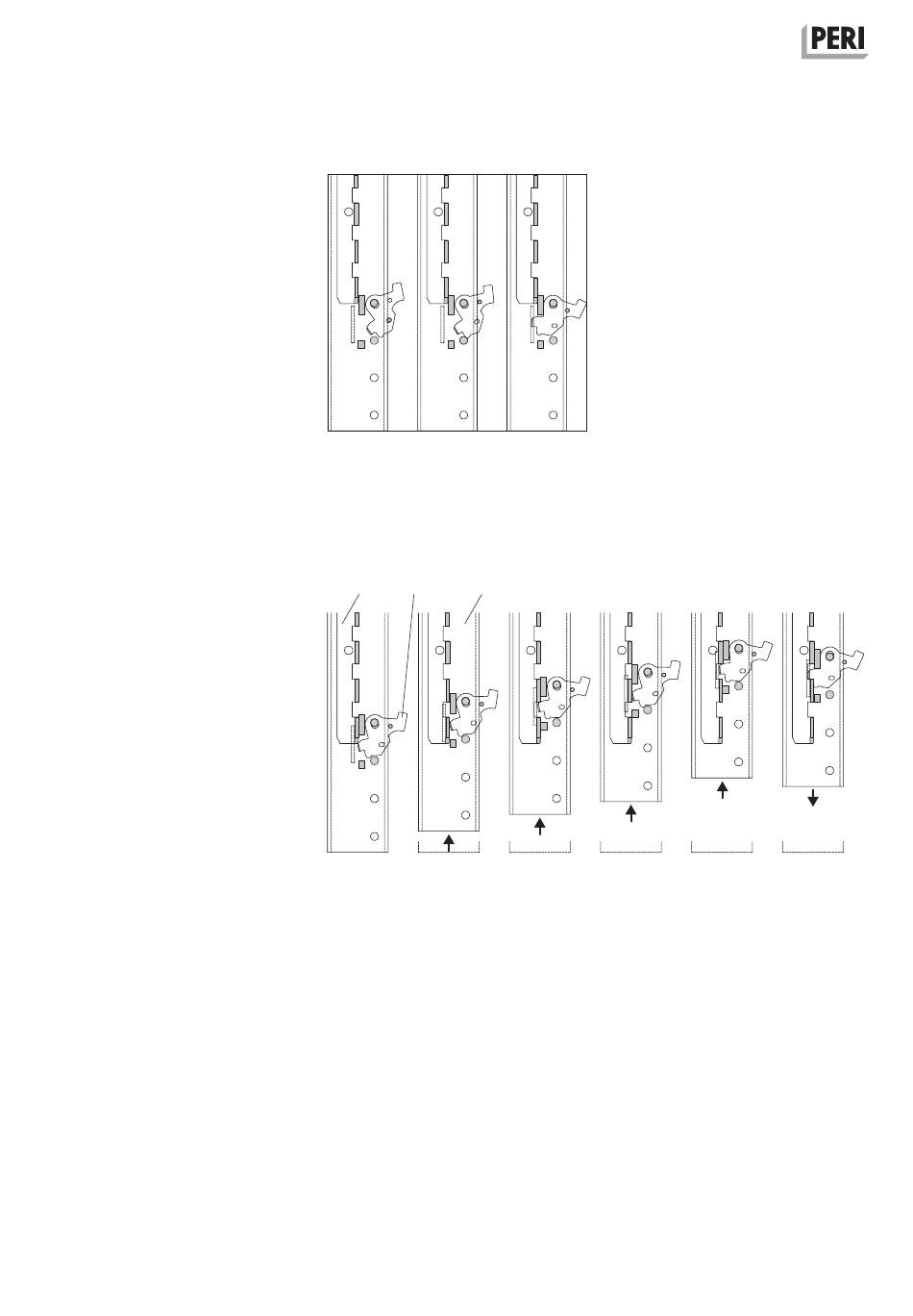

Abb. E7.01
10.6
10.16
10
Abb.E7.02
Wenn die Vertikallastklinke (10.7) in
der richtigen Aussparung einrastet,
den Kletterzylinders RCS MAX 75
einfahren und die Klettereinheit auf
den Zahn der Klettersäge (10.6) ab-
lassen.
→ Neue Lastsituation:
Die Last liegt mittels Vertikallast-
klinke (10.16) über die Klettersäge
(10.6) auf dem Kletterschuh RCS
auf, der in die Klettersäge einge-
rastet ist.
→ Die Vertikallastklinke (10.16) ist ak-
tiviert.
(Abb. E7.02)
123
