B4 Runde Bauwerke

Konsolenanordnung
Die Konsolen müssen parallel angeord-
net werden, damit die Funktion des
Fahrwagens und des Neigungsverbin-
ders RCS CL MAX gewährleistet ist.
Wandschuh RCS, drehbar (74) an Ver-
ankerung festschrauben. Kletterschuh
RCS (5) an Wandschuh RCS, drehbar
(74) montieren.
Der Wandschuh RCS, drehbar (74)
gleicht Verdrehungen bis α ≤ 15° zwi-
schen den Achsen der Verankerung
und der Fachwerkscheibe aus.
Ein separater statischer Nachweis für
den Wandschuh und die Verankerung
ist erforderlich.
Der Mindestradius für den Einsatz des
Wandschuhs drehbar in Abhängigkeit
vom Ankerabstand c errechnet sich:
max. α = 15°
c
R ≥ ≈ 2 × c
2 × sin(15°)
Empfohlener Abstand:
■
zum Bauwerk 50 mm,
■
zu benachbarter Bühne 30 mm.
42
α

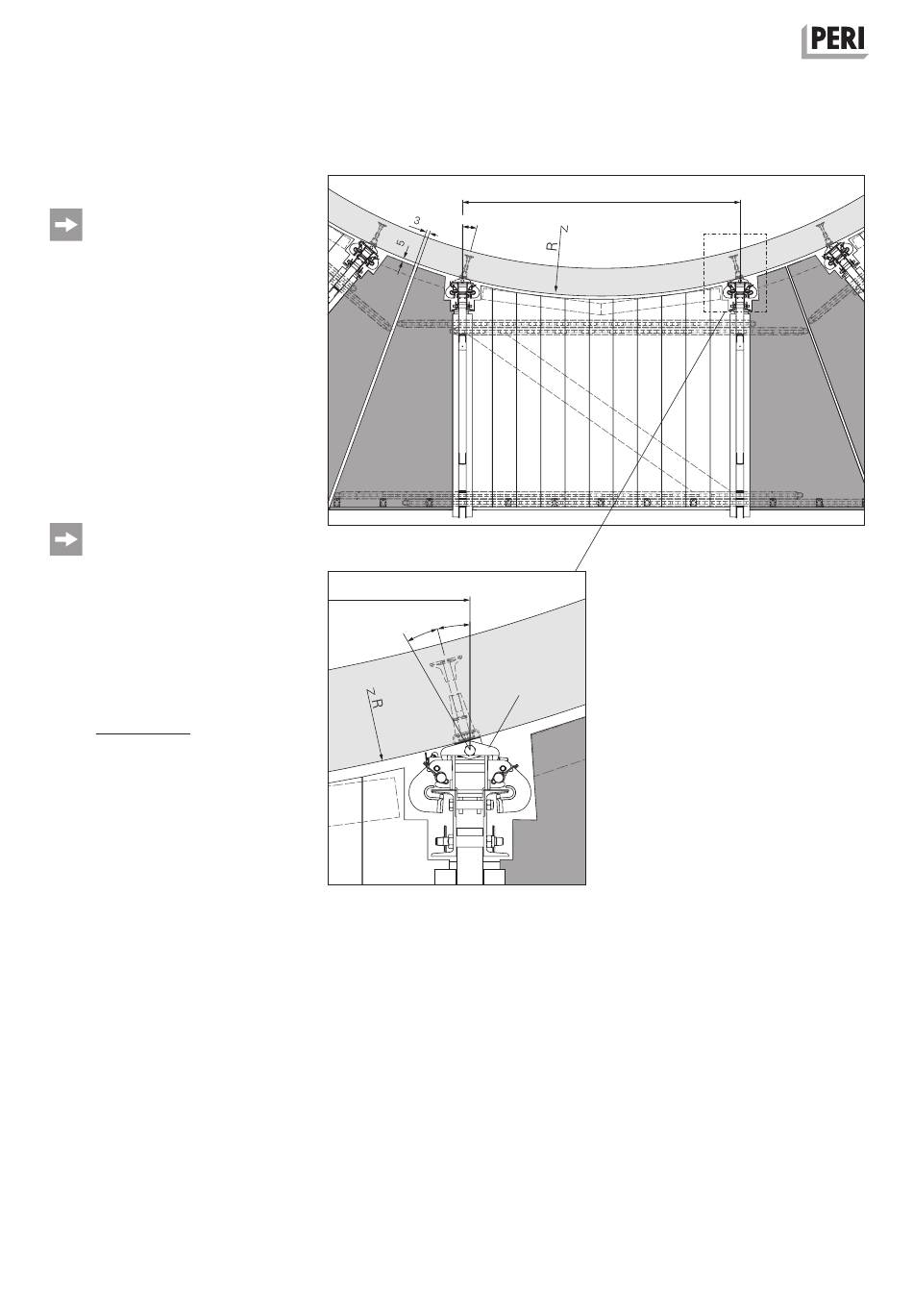

Abb. B4.01
c
α
α
Abb. B4.01a
c
74
