C4 Vormontage Schalung
Aufbau- und Verwendungsanleitung
des verwendeten Schalungssystem
beachten. Eine projektspezifische Pla-
nung und Bemessung ist erforderlich.
Montage
1. 2x Klemmadapter MX / TR-SRU
(104) mit Schr ISO 4014 M24 x 80-
8.8 (104.1) und Mutter ISO 4032
M24-8 (102.2) an Schalung montie-
ren.
2. Obere Schalungsriegel 150 CB (103)
nach Vorgabe auf die Klemm adapter
MX / TR-SRU (104) stecken.
Untere Schalungsriegel 150 CB mit
U-Profil nach unten auf Klemmadap-
ter MX/TR-SRU (104) stecken. (Abb.
C4.11a)
3. Schalungsanschlag L x 12 x 3 (105)
mit Schr ISO 4014 16 x 120-8.8
(106), Mutter ISO 7040 M16-8 (107)
und Scheibe ISO 7094 100 HV, A 16
(108) an der MAXIMO Schalung (83)
montieren. (Abb. C4.07 + C4.07a)
RCS CL MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
103
104.3
104.4

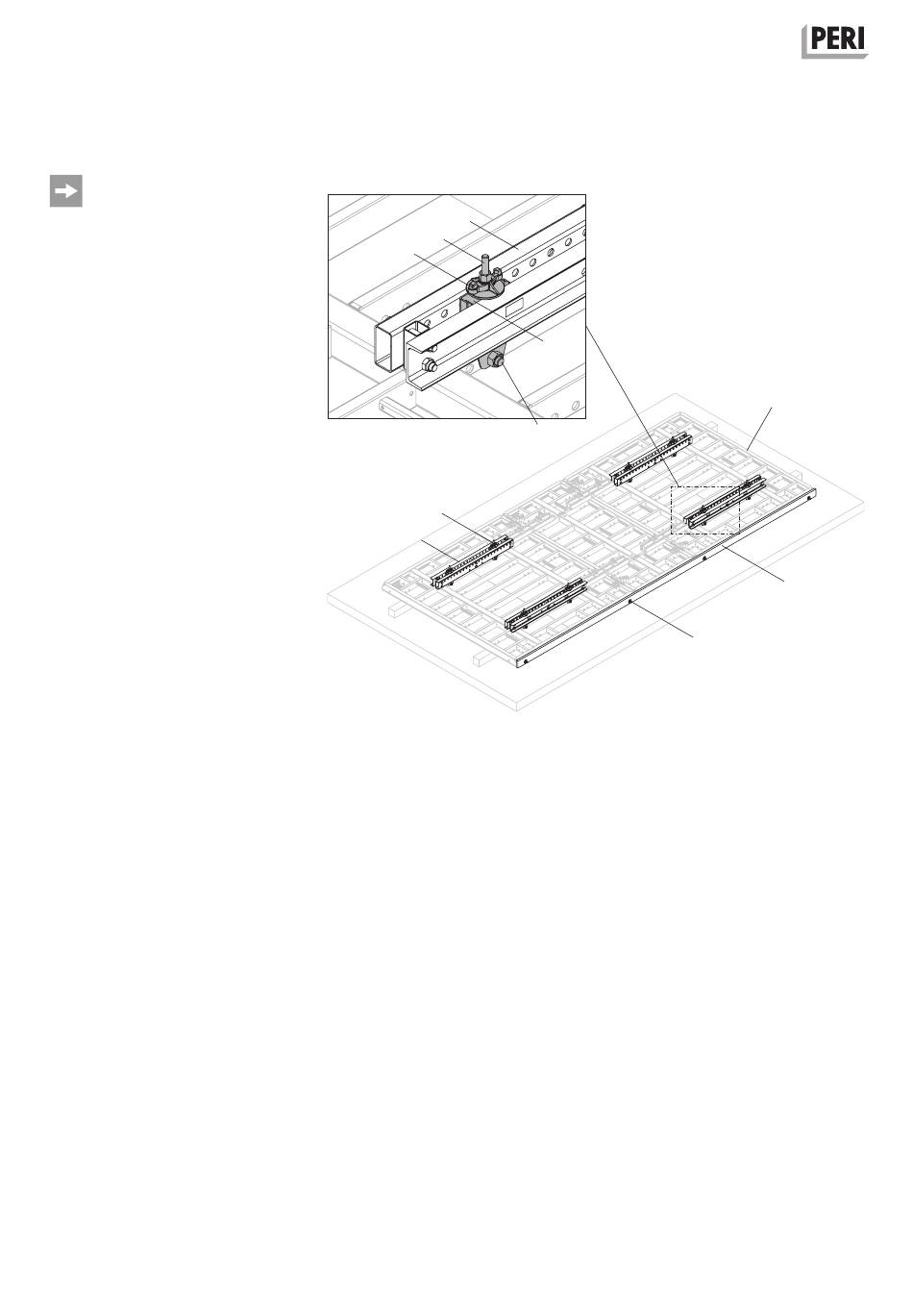

Abb. C4.07a
104.1 + 104.2
104
103
Abb. C4.07
104
107 + 108 + 109
83
106
71
