A2 Antriebsschiene, Kletterzylinder und Hydraulik

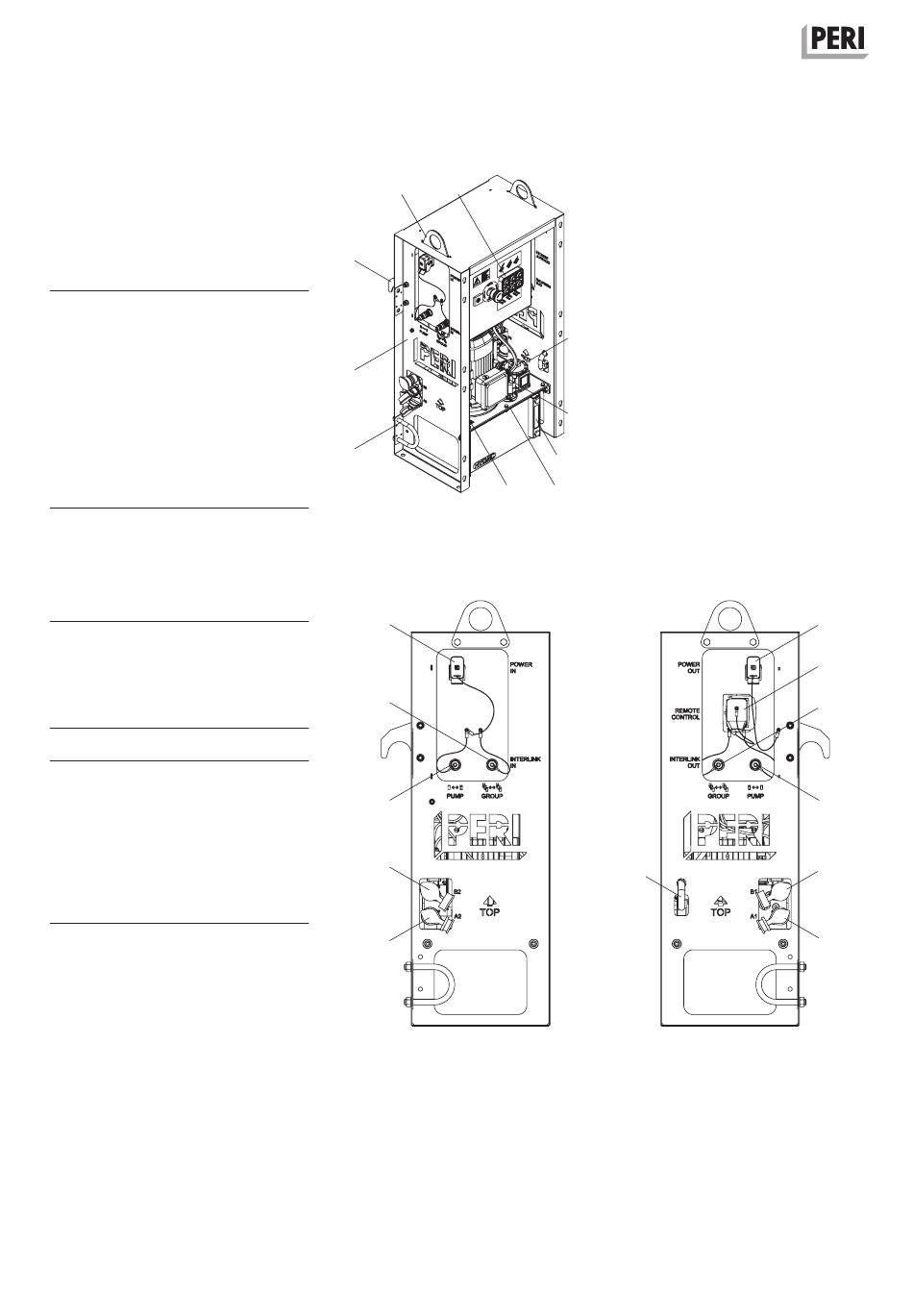

Hydraulikaggregat
Hydraulik Aggregat RCS MAX
2x 210 bar, 380-460V für 2x Kletter-
zylinder RCS MAX 75
Hauptbauteile
3
Hydraulik Aggregat RCS MAX
2x 210 bar, 380-460V
3.1 Anschlagpunkte
3.2 Aufhängehaken
3.3 Sicherungsbügel
3.4 Ölstands- und Temperaturanzeige
3.23 Keypad
3.24 Typenschild
3.25 Öl-Einfüllöffnung / Belüftungsfilter
3.26 Öl-Rücklauffilter
3.28 Dichtung Hydrauliktank RCS MAX
Anschlüsse linke Seite
3.5 Power In
1)
3.6 Interlink In „Pump"
1)
3.7 Interlink In „Group"
2)
3.8 Hydraulikanschluss A2
3.9 Hydraulikanschluss B2
Anschlüsse rechte Seite
3.10 Power Out
1)
3.11 Interlink Out „Pump"
3.12 Interlink Out „Group"
3.13 Hydraulikanschluss A1
3.14 Hydraulikanschluss B1
3.15 Anschluss Remote Control / Dis-
play
3.27 RFID-Transponder
1)
Für die Verbindung einzelner Aggre-
gate in einer Gruppe.
Für die Verbindung von Gruppen.
2)
20
3.1
3.2
3
3.3
Abb. A2.03
3.5
3.7
1)
3.6
2)
3.9
3.8
Abb. A2.03a
3.23
3.26
3.25
3.4
3.24
3.28
Abb. A2.03b
Aufbau- und Verwendungsanleitung – Regelausführung
3.27
RCS CL MAX Schienenklettersystem
3.10
3.15
3.12
3.11
3.14
3.13
