E6 Kletterschuh bedienen

Kletterschuh öffnen und
schließen
Die Sicherungsbolzen (5.3) halten die
Führungskufen (5.2) auch bei Erschüt-
terung in geschlossener Position.
(Abb. E6.01 + E6.01a)
Bauteile
5 Kletterschuh RCS
5.2 Führungskufen
5.3 Sicherungsbolzen
5.6 Federsicherung
Kletterschuh öffnen
1.Federsicherung (5.6) lösen. Dazu den
Ring unter der Führungskufe (5.2)
herausziehen. (Abb. E6.01 + E6.01a)
2. Sicherungsbolzen (5.3) anheben.
3. Führungskufen (5.2) aufklappen.
(Abb. E6.02 + E6.02a)
4. Sicherungsbolzen (5.3) in geöffneter
Position wieder einstecken, Federsi-
cherung (5.6) nur lose auf der Füh-
rungskufe auflegen.
(Abb. E6.03 + E6.03a)
5. Mit der anderen Führungskufe ge-
nauso verfahren.
(Ohne Abbildung)
Offene Führungskufen erleichtern beim
Klettern das Einfädeln der Kletterschie-
ne und ermöglichen bei der Erstmonta-
ge das Einsetzen der Kletterschiene.
Zur Demontage der Kletterschuhe
müssen die Führungskufen geöffnet
sein.
RCS CL MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
5.3
5.6
5.2

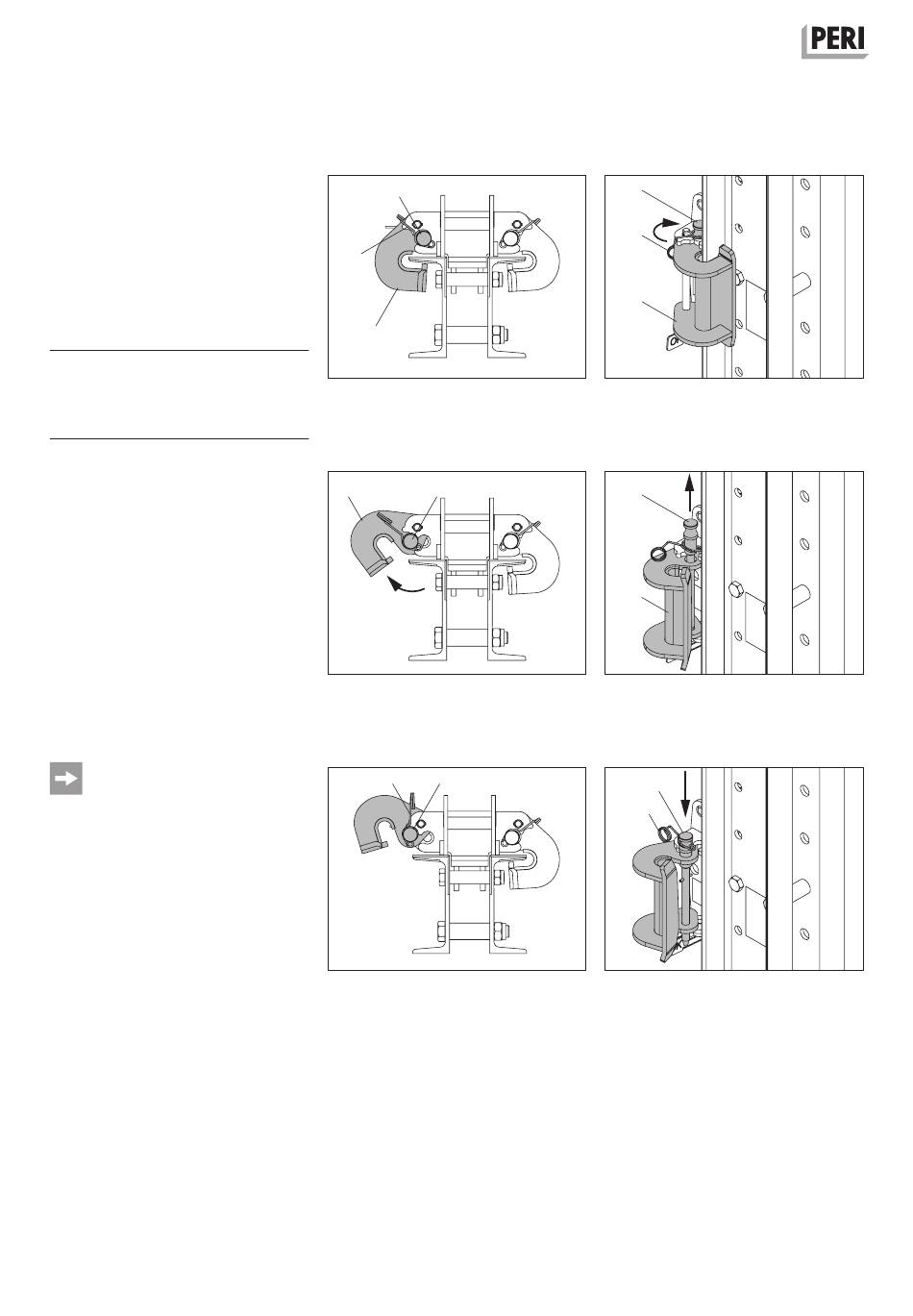

Abb. E6.01
5.2 5.3
Abb. E6.02
5.6 5.3
Abb. E6.03
5.3
5.6
5.2
Abb. E6.01a
5.3
5.2
Abb. E6.02a
5.3
5.6
Abb. E6.03a
