D3 Klettereinheit einhängen
Im Folgenden werden nur die Klet-
terzylinder dieser Klettereinheit be-
trieben.
8. Kletterzylinder RCS MAX 75 (1) die-
ser Einheit ganz einfahren.
9. Vertikallastklinke (10.16) aktivieren
10. Kletterzylinder RCS MAX (1) aus-
fahren, so dass die Kletterklinke
(5.1c) in die Klettersäge (10.6) ein-
rastet
→ Klettereinheit hebt sich.

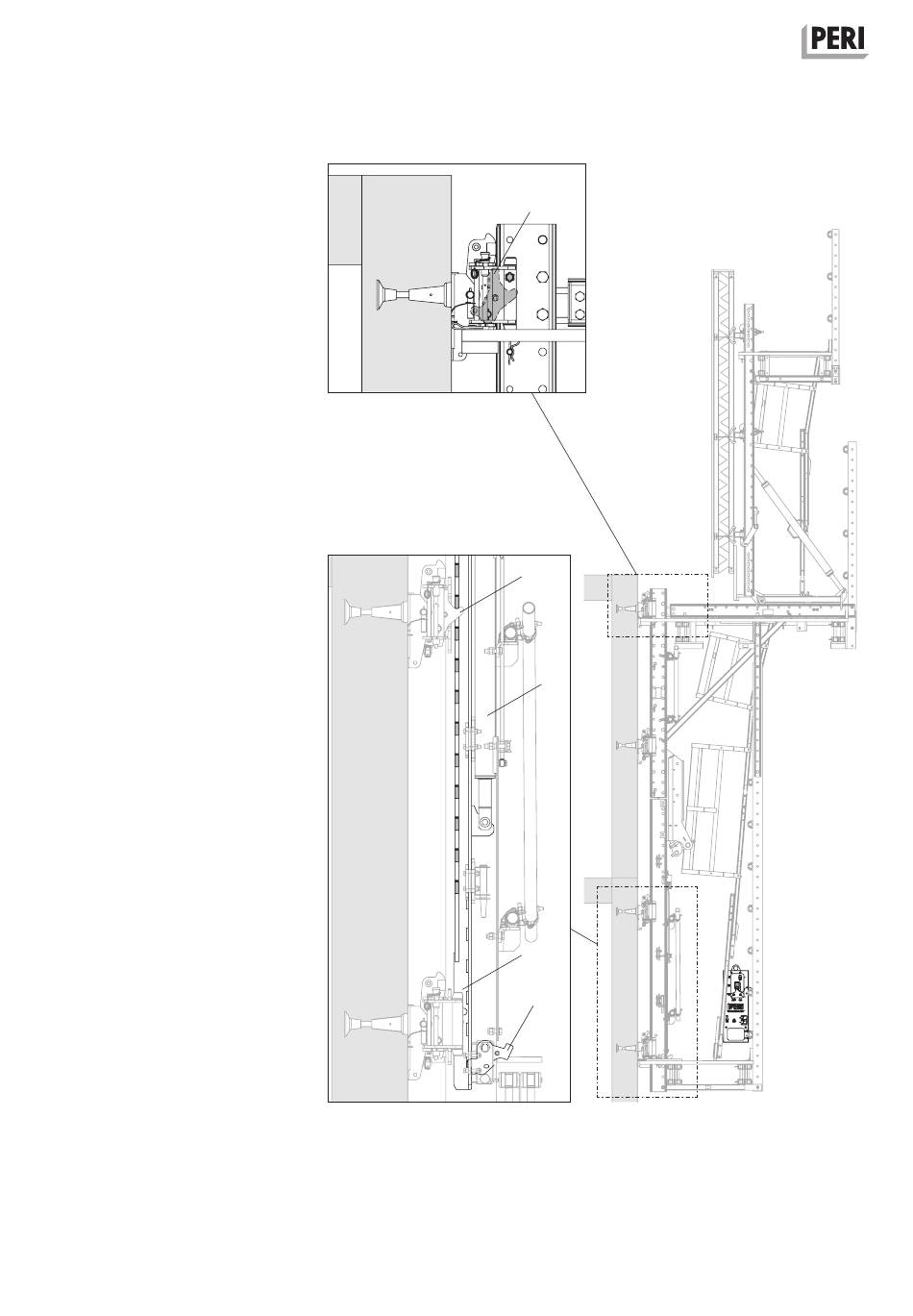

(Abb. D3.03b)
11. Soweit fahren bis die Vertikallast-
klinke (10.16.) in die Klettersäge
(10.6) schwenkt
12. Kletterzylinder RCS MAX (1) einfah-
ren bis er stoppt und die Vertikal-
lastklinke in die (10.16.) Klettersäge
(10.6) einrastet.
(Abb. D3.03 + D3.03a)
96
Abb. D3.03b
Abb. D3.03a
5.1a
5.1c
1
10.6
10.16
Abb. D3.03
RCS CL MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
