B1 Planung des Traggerüsts
Ersteinsatz mit oberer Kon-
soleinheit
Beim Ersteinsatz am Gebäude gelten
je nach verwendeter Kletterschiene
RCS unterschiedliche Mindesthöhen
für den ersten Betonierabschnitt.
Je nachdem wie die Kletterschiene
RCS in den Kletterschuh RCS einge-
führt wird, gelten unterschiedliche Min-
destmaße.
■
Einfädeln in den Kletterschuh von
unten bei Berücksichtigung eines
Hebemaßes von min. 40 cm.
■
Einführen in den offenen Kletter-
schuh RCS mit anschließendem
Schließen der Führungskufen.
■
Beim Einführen in den offenen Klet-
terschuh einen sicheren Zugang zum
Kletterschuh RCS für den Schließ-
vorgang gewährleisten.
– Evtl. ist die Verwendung einer
PSAgA notwendig.
■
Wird er untere Kletterschuh nicht
eingebaut, die Kletterschiene RCS
am unteren Ende mit einem Kletter-
schienen Gelenk RCS oder einem
Kantholz (Dicke 15 cm) als Druck-
punkt gegen die Wand abstützen,
zusätzlich muss eine vertikale Ab-
spannung zur Kippsicherung einge-
baut werden.
32

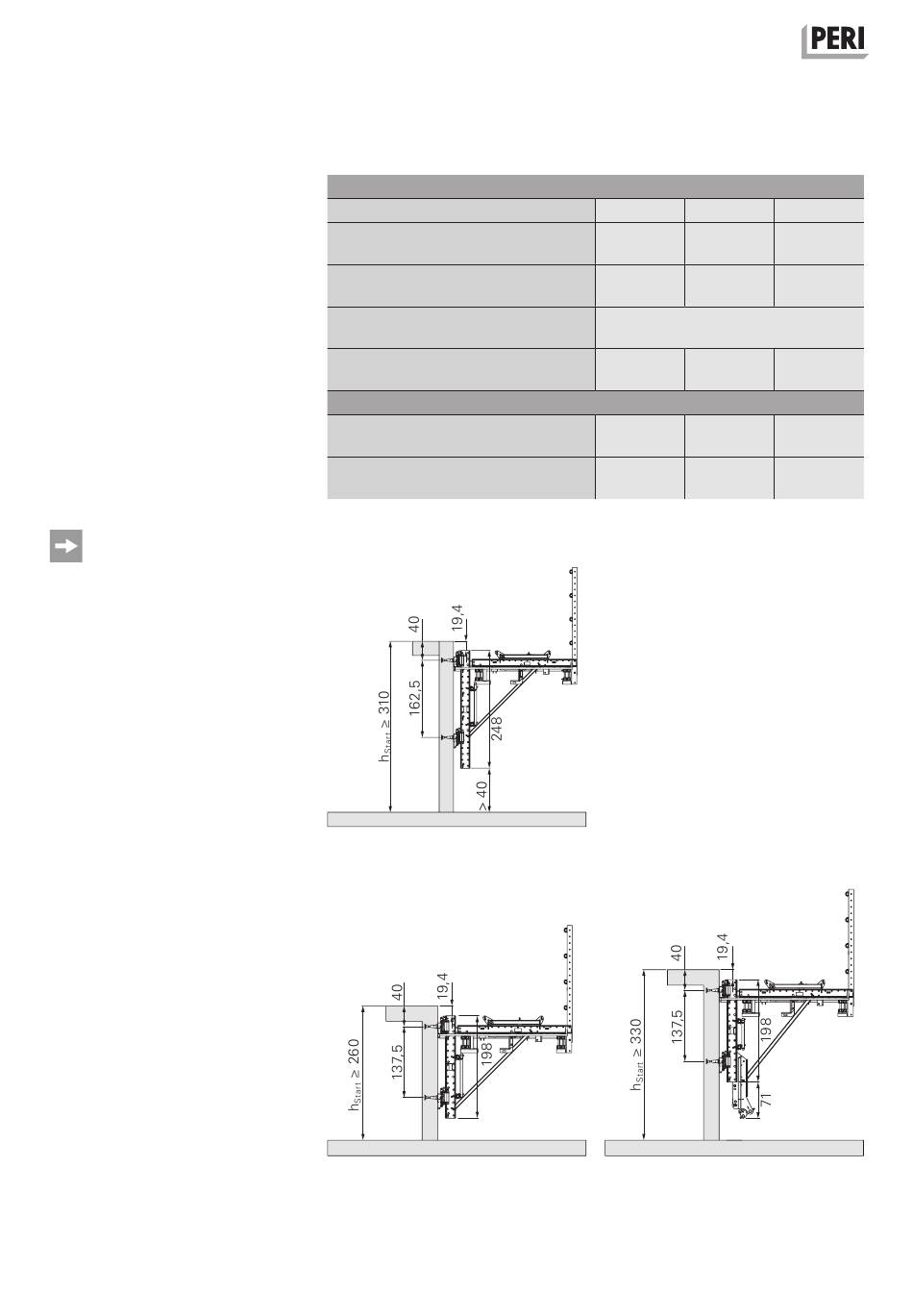

Erster Betonierabschnitt – Einhängen der Konsoleinheit
Länge der oberen Kletterschiene RCS
Druckstrebe an Kletterschiene RCS
eingebolzt
Druckstrebe am Neigungsverbinder
RCS CL MAX eingebolzt
Vertikaler Ankerabstand zur Betonier-
fuge c
1,2
Vertikaler Abstand h
zum Zwischen-
1
anker
Min. Anfängerhöhe h
bei Einfädeln
Start
in den Kletterschuh RCS von unten
Min. Starterhöhe h
bei Einführen in
Start
den offenen Kletterschuh RCS
* Beim Zusammenbau mit der Nachlaufbühne ist der Neigungsverbinder einzubauen und die Diagonal-
strebe im Neigungsverbinder einzubolzen
Tab. B1.03
Abb. B1.02
Abb. B1.03
248 cm
ja
–
1,625 m
Minimale Anfängerhöhe
3,10 m
2,70 m
Abb. B1.04
RCS CL MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
198 cm
198 cm
ja*
–
–
ja
0,40 cm
1,375 m
1,375 m
2,60 m
3,30 m
2,20 m
2,90 m
