C3 Vormontage Betonierbühne
Bühnenbelag montieren
■
Auskragende Belagbohlen mit Bohle
L x 12 x 4 (29) fixieren.
■
Bei der Lukenaussparung muss in
die Bohle ein Schlitz gesägt werden,
um die Luke einzulegen. Dabei nicht
in den Gitterträger GT 24 sägen!
Montage
1. Belagbohlen (27) auf die vorgegebe-
ne Länge zusägen.
2. Belagbohlen (27) an jeder Kreuzung
mit Gitterträgern GT 24 (25) mit 2x
Spax Schraube TX 30 6 x 80 (35)
festschrauben.
3. Bohle 12 x 4 (60) zur Unterstützung
an der Lukenöffnung mit Spax
Schraube TX 30 6 x 80 (35) und Flr.
Schr. DIN 603 M8 x 125 MU (61) an
die Belagbohlen (27) schrauben.
(Abb. C3.04 + C3.04a)
4. Aussparungen und Lukenöffnung
aus den Belagbohlen sägen.
(Abb. C3.04)
Mindestbreite von 10 cm der seitlich
verbleibenden Belagbohle beachten!
62
12

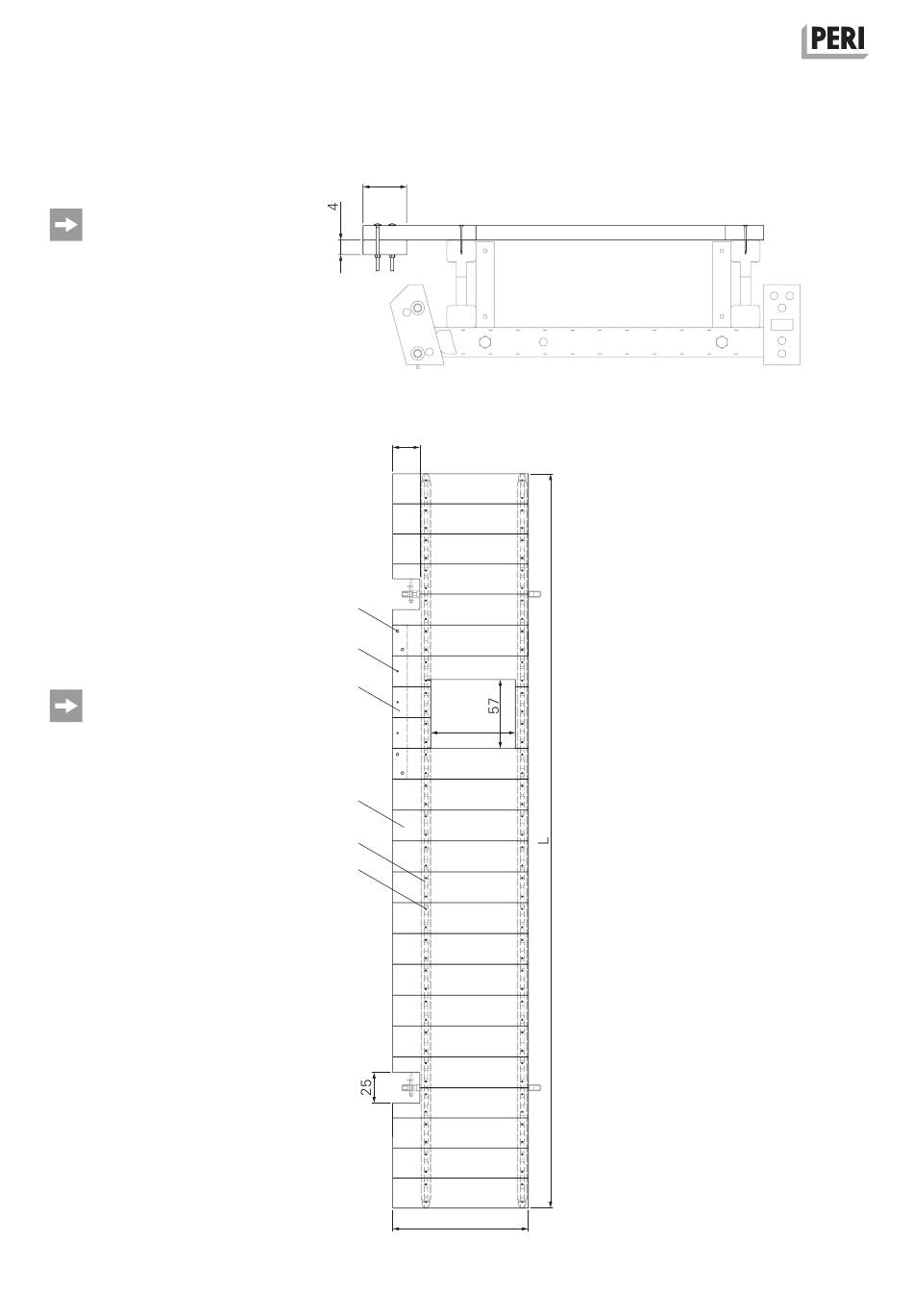

Abb. C3.04a
22
61
59
60
68,5
27
25
35
110
Abb. C3.04
RCS CL MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
