C4 Vormontage Schalung
Montage Kippträger
1. Kippträgeradapter RCS/SRU (102)
mit 2x Passbolzen 20 x 120 (71) und
Federstecker 4/1 (72) am Kippträger
Stahlriegel Universal SRU U120 (55)
montieren.
2. Kippträger (55) entsprechend Pla-
nungsangaben im Abstand c auf den
Schalungsriegeln 150 CB (103) posi-
tionieren. (Abb. C4.08)
3. Kippträger (55) an den oberen Scha-
lungsriegeln 150 CB (103) mit Riegel-
haltern U100 – U120 (56) anlegen.
(Abb. C4.08a + C4.08b)
4. Stelleinheit SRU, außen (57) über
das untere Ende des Kippträgers
Stahlriegel Universal SRU U120 (55)
ziehen.
5. Oberen Teil der Stelleinheit SRU, au-
ßen (57) in den Kippträger Stahlrie-
gel Universal SRU U120 (55) mit Bol-
zen Ø 20 x 140 (57.1) und
Federstecker 4/1 (57.2) montieren.
6. Unteren Teil an der Stellschraube
SW 30 (57.3) gegen die Schalungs-
riegel 150 CB (103) auf Kontakt spin-
deln. (Abb. C1.08b)
→ Schalungsriegel 150 CB (103) liegt
nun beidseitig an den Wangen der
Stelleinheit an. (Abb. C4.12b)
7. Kippträger Stahlriegel Universal SRU
U120 (55) feineinstellen, z. B. Positi-
on und Lage.
8. Riegelhalter U100 – U120 (56) fest-
spannen.
Maximales Schalungsgewicht je
Stelleinheit SRU: 1200 kg.
72
57
55
83

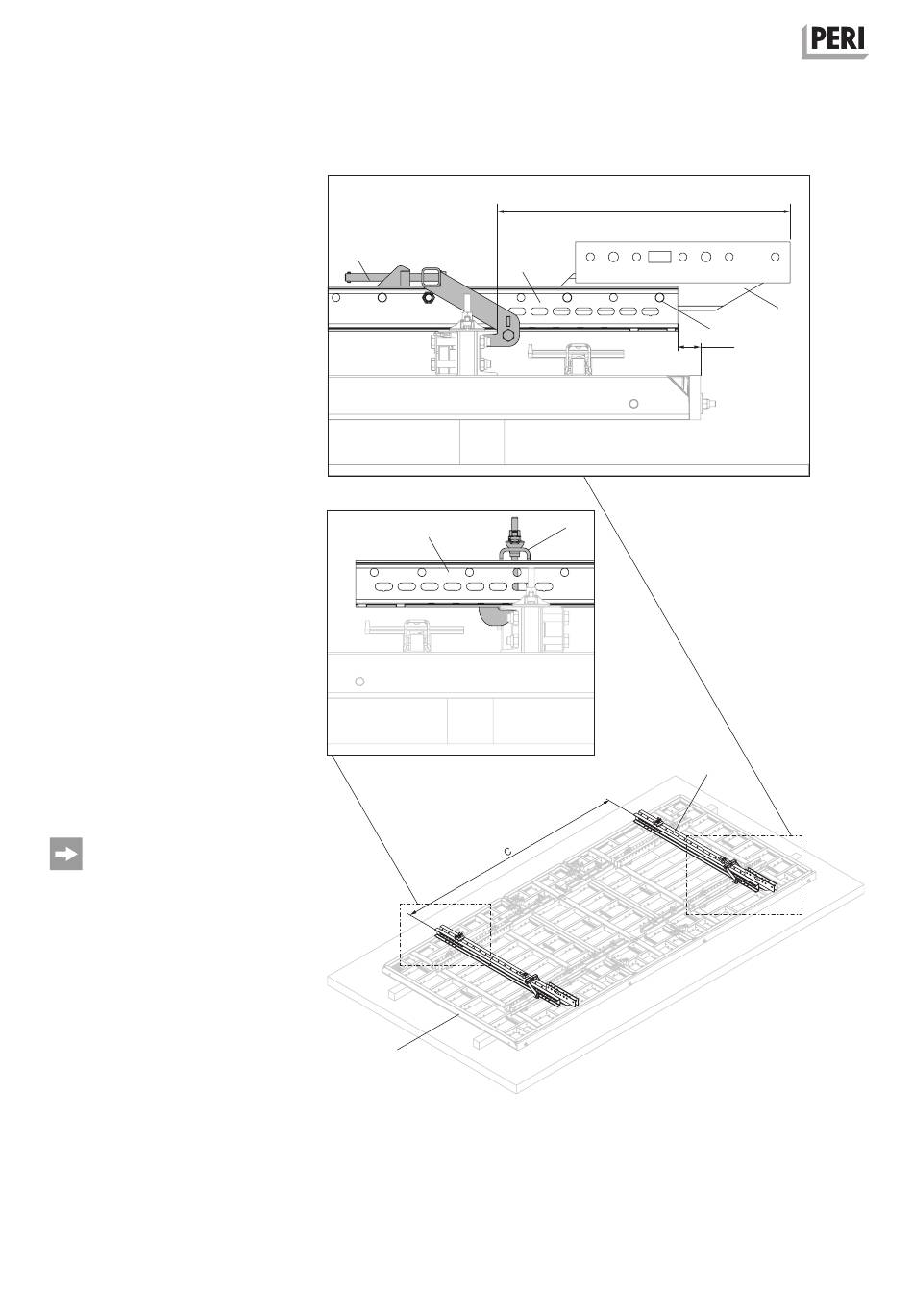

Abb. C4.08
